申请日2016.07.23
公开(公告)日2016.12.21
IPC分类号C02F9/08
摘要
本实用新型涉及超声耦合内电解协同电芬顿高浓废水处理装置，可有效解决铁/炭板结，导致有机物降解效率低，内电解池中Fe2+的富集，利用低，工艺复杂、不易操作，成本高的问题，其结构是，池体内的第一隔板与左侧的池体壁间构成超声耦合内电解反应池，第三隔板与右侧的池体壁间构成电芬顿反应池，第一隔板、第三隔板之间构成pH调节池，pH调节池内经第二隔板与第三隔板构成缓流通道，超声耦合内电解反应池内放置有转鼓装置，电极是由正电极棒和负电极棒构成，超声耦合内电解反应池上有进水口，电芬顿反应池上有出水口，负电极棒下部的池体内设置有超声波发生器。本实用新型结构简单，新颖独特，安装使用方便，使用效果好，成本低，减少环境污染。
权利要求书

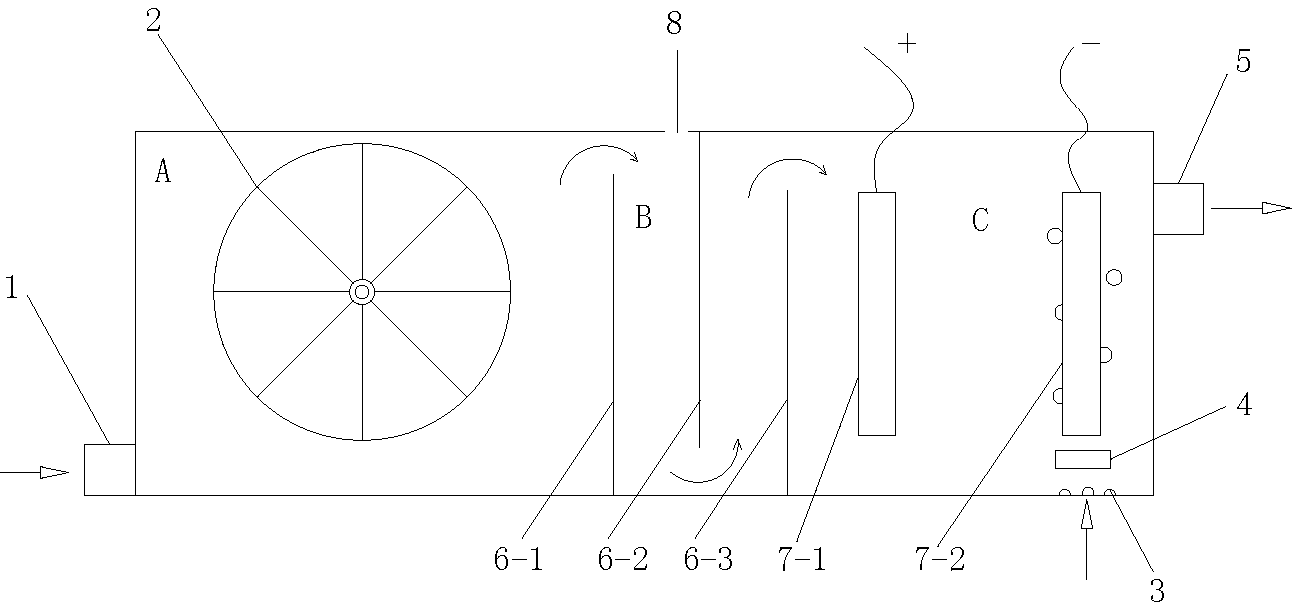

1.超声耦合内电解协同电芬顿高浓废水处理装置，包括池体、转鼓装置和电极，其特征在于，池体内放置有平行的第一隔板(6-1)、 第二隔板(6-2)、第三隔板(6-3)，第一隔板(6-1)与左侧的池体壁间构成超声耦合内电解反应池(A)，第三隔板(6-3)与右侧的池体壁间构成电芬顿反应池(C)，第一隔板(6-1)、第三隔板(6-3)之间构成pH调节池(B)，pH调节池(B)内经第二隔板(6-2)与第三隔板(6-3)之间构成缓流通道，超声耦合内电解反应池(A)内放置有转鼓装置(2)，电极是由正电极棒(7-1)和负电极棒(7-2)纵向平行放置在电芬顿反应池(C)内构成，超声耦合内电解反应池(A)上有进水口(1)，电芬顿反应池(C)上有出水口(5)，负电极棒下部的池体内设置有第一超声波发生器(4)。
2.根据权利要求1所述的超声耦合内电解协同电芬顿高浓废水处理装置，其特征在于，所述的转鼓装置是由转轴、鼓体和超声波发生器构成，鼓体(2-3)是由30-50目的第一滤网层和5-15目的第二滤网层构成的筒体，第一滤网层置于第二滤网层的外面上，转轴(2-4)固定在筒体左右两端的中心位置，鼓体内的转轴上装有第二超声波发生器(2-1)，鼓体内的转轴上沿轴向均布有隔板(2-2)。
3.根据权利要求1所述的超声耦合内电解协同电芬顿高浓废水处理装置，其特征在于，所述的第一超声波发生器(4)的下方在池体上装有曝气机(3)。
4.根据权利要求1所述的超声耦合内电解协同电芬顿高浓废水处理装置，其特征在于，所述的第一隔板、第二隔板之间构成的pH调节池(B)的部分上开有用于调节pH值的调节剂进口(8)。
5.根据权利要求1所述的超声耦合内电解协同电芬顿高浓废水处理装置，其特征在于，所述的第一隔板、第二隔板、第三隔板之间构成上进上出的缓流通道结构。
说明书
超声耦合内电解协同电芬顿高浓废水处理装置
技术领域
本实用新型涉及废水处理，特别是一种超声耦合内电解协同电芬顿高浓废水处理装置。
背景技术
造纸废水必需进行处理，达到排放标准后才能进行排放或回用，以防止对环境的污染和节约资源，目前超声耦合内电解协同电芬顿高浓废水处理是常用的技术手段，内电解氧化的基本原理为低电位的炭与高电位的铁在废水中产生电位差，具有一定导电性的废水充当电解质，形成无数的微小原电池，产生了电极反应，由此引发的一系列反应。铁炭内电解不需要外加电流，成本低廉，起到以废制废的目的。
超声波在介质中传播时，由于超声波与介质的相互作用，使介质发生物理的和化学的变化，从而产生一系列力学的、热学的、电磁学的和化学的超声效应。由于超声空化现象产生的冲击波可有效地清除铁屑表面的沉积物，不仅可以解决铁/炭的板结，而且可以强化内电解作用对水中有机物的降解。
电芬顿技术利用传统芬顿技术的原理，H2O2可以在电解池中生成，与溶液中的Fe2+反应生成羟基自由基，进而氧化有机物。
将超声耦合内电解协同电芬顿技术应用于处理高浓废水中的有机物，可大大提高处理效率，降低处理成本。
现有一种转鼓式微电解废水处理反应装置,该装置的主体是一个反应池和其中水平放置的转鼓。该装置结构简单合理，制造成本低，操作安全简单，运行费用低，可广泛应用于处理废水中难降解有机污染物。但该装置尽管通过转鼓的形式可以解决铁/炭的板结，但是对铁屑表面的沉积物清除不彻底，影响铁屑的反应效率;该装置单纯的内电解对高浓废水中的有机物处理效果不佳。
还有一种铁碳内电解-Fenton氧化-电解电催化氧化法联合处理废水的方法及装置，采用铁碳内电解一Fenton氧化一电解电催化氧化，废水先在铁碳内电解填料塔内进行铁碳内电解再进行Fenton法处理，使铁碳内电解后溶液中剩余的Fe2+得到充分氧化反应，再进行电解催化氧化反应使废水中的杂环有机物彻底分解。但工艺复杂，不易操作，成本高。
因此，研制新的超声耦合内电解协同电芬顿高浓废水处理设备势在必行。
实用新型内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种超声耦合内电解协同电芬顿高浓废水处理装置，可有效解决铁/炭板结，导致有机物降解效率低，内电解池中Fe2+的富集，利用效率低，耦合协同工艺解决高浓废水降解程度不高，工艺复杂、不易操作，成本高的问题。
本实用新型解决的技术方案是，包括池体、转鼓装置和电极，池体内放置有平行的第一隔板、 第二隔板、第三隔板，第一隔板与左侧的池体壁间构成超声耦合内电解反应池，第三隔板与右侧的池体壁间构成电芬顿反应池，第一隔板、第三隔板之间构成pH调节池，pH调节池内经第二隔板与第三隔板之间构成缓流通道，超声耦合内电解反应池内放置有转鼓装置，电极是由正电极棒和负电极棒纵向平行放置在电芬顿反应池内构成，超声耦合内电解反应池上有进水口，电芬顿反应池上有出水口，负电极棒下部的池体内设置有超声波发生器。
本实用新型结构简单，新颖独特，安装使用方便，使用效果好，有效用于对造纸废水的处理，降低处理成本，减少环境污染，有显著的经济和社会效益。
