申请日2015.05.20
公开(公告)日2015.10.07
IPC分类号B02C19/00; C02F11/12
摘要
本实用新型公开了一种污泥破碎干化装置,包括壳体,所述壳体上设置有污泥进口和处理出口,所述壳体上设置有尾气进口和尾气出口,所述壳体内设置有回转筒,所述污泥进口与所述回转筒的进口端连接,所述回转筒的出口端与所述理出口连接,所述回转筒内设置有搅拌轴,所述回转筒的内壁上均匀分布有破碎叶片。本实用新型通过设置在回转筒内的搅拌轴和破碎叶片对污泥强制打散,同时利用低温烟道气对回转筒进行加热,蒸发强度大,设备占地面积小,运行稳定。
权利要求书
1.一种污泥破碎干化装置,包括壳体,所述壳体上设置有污泥进口和处理出口,其特征在于:所述壳体上设置有尾气进口和尾气出口,所述壳体内设置有回转筒,所述污泥进口与所述回转筒的进口端连接,所述回转筒的出口端与所述处理出口连接,所述回转筒内设置有搅拌轴,所述回转筒的内壁上均匀分布有破碎叶片。
2.根据权利要求1所述的一种污泥破碎干化装置,其特征在于:所述搅拌轴偏心安装在所述回转筒内,所述搅拌轴与旋转电机的输出轴连接。
3.根据权利要求1或2所述的一种污泥破碎干化装置,其特征在于:所述搅拌轴上设置有搅拌叶片,所述搅拌叶片均匀分布在所述搅拌轴上。
说明书
一种污泥破碎干化装置
技术领域
本实用新型涉及一种污泥处理装置,尤其涉及到一种污泥破碎干化装置。
背景技术
污水处理厂脱水后的污泥含水分 80% 左右,所含固体物质由无机物和有机物组成,含有一定的热量。脱水后的污泥由于所含水分高,难于直接处置和利用;烘干后的污泥便于存放和运输,可以作为肥料、原料和燃料,使其中有用物质得以利用,以便最终处置污泥 。污泥烘干是降低脱水污泥水分的有效措施,采用的主要设备是污泥烘干机,其种类有转鼓烘干机、闪蒸干燥器、流化床干燥器、带式干燥器等,由于污泥粘稠、易于结块、上述设备往往需要降低入烘干设备水分,把干污泥返混入湿污泥中进料,烘干时大块外干内湿,烘干设备无破碎功能,传热面积小,效率低,形成能源消耗大、成本高。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种结构简单,强制打散的污泥破碎干化装置。
本实用新型通过以下技术方案来实现上述目的:

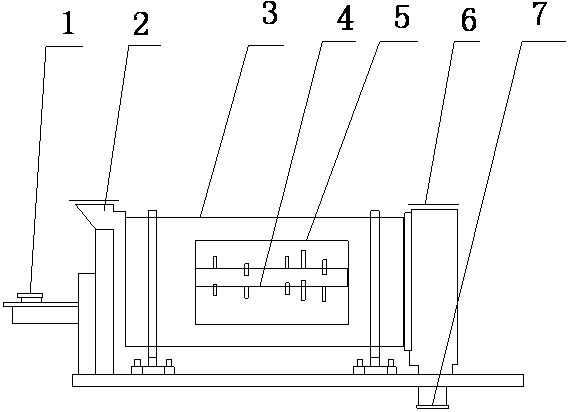

本实用新型包括壳体,所述壳体上设置有污泥进口和处理出口,所述壳体上设置有尾气进口和尾气出口,所述壳体内设置有回转筒,所述污泥进口与所述回转筒的进口端连接,所述回转筒的出口端与所述处理出口连接,所述回转筒内设置有搅拌轴,所述回转筒的内壁上均匀分布有破碎叶片。
进一步地,所述搅拌轴偏心安装在所述回转筒内,所述搅拌轴与旋转电机的输出轴连接。
具体地,所述搅拌轴上设置有搅拌叶片,所述搅拌叶片均匀分布在所述搅拌轴上。
本实用新型的有益效果在于:
本实用新型通过设置在回转筒内的搅拌轴和破碎叶片对污泥强制打散,同时利用低温烟道气对回转筒进行加热,蒸发强度大,设备占地面积小,运行稳定。
