申请日2015.05.20
公开(公告)日2015.10.28
IPC分类号F04D13/06; B02C18/18; B02C18/14; F04D7/04
摘要
本实用新型公开了一种用于污水处理的粉碎泵，包括电机、泵轴、叶轮与泵壳及安装于泵壳进水口处的固定刀片与旋转刀片，所述旋转刀片固连在泵轴上，所述固定刀片位于旋转刀片与叶轮之间固定安装在泵壳上;所述固定刀片为直刀片，沿进水口径向设置，所述旋转刀片刀刃为圆弧形，旋转刀片的刀刃圆弧半径R与进水口直径D之比R/D等于0.2-0.3。该实用新型的用于污水处理的粉碎泵不仅具有污水输送功能及对污水中污物的切割粉碎功能，还能有效防止粉碎泵的卡死与堵塞。
权利要求书
1.一种用于污水处理的粉碎泵，包括电机(9)、泵轴(8)、叶轮(7)与泵壳(6)，以及安装于泵壳(6)进水口(1)处的固定刀片(3)和旋转刀片(2)，其特征在于;所述旋转刀片(2)固连在泵轴(8)上，所述固定刀片(3)位于旋转刀片(2)与叶轮(7)之间并固定安装在泵壳(6)上;所述固定刀片(3)为直刀片，沿进水口(1)径向设置，所述旋转刀片(2)刀刃为圆弧形，旋转刀片(2)的刀刃圆弧半径R与进水口(1)直径D之比R/D等于0.2-0.3。
2.根据权利要求1所述的用于污水处理的粉碎泵，其特征在于：所述固定刀片(3)呈十字形分布，通过固定刀架(4)安装在泵壳(6)上。
3.根据权利要求2所述的用于污水处理的粉碎泵，其特征在于：所述固定刀架(4)上安装有栅网(10)。
4.根据权利要求1所述的用于污水处理的粉碎泵，其特征在于：所述旋转刀片(2)沿周向对称分布有两圆弧形刀刃。
5.根据权利要求1所述的用于污水处理的粉碎泵，其特征在于：所述泵轴(8)一端与电机(9)的出轴相连，另一端通过轴衬(5)转动支承在固定刀架(4)上。
说明书
用于污水处理的粉碎泵
技术领域
本实用新型涉及一种离心泵，尤其涉及一种用于污水处理系统的离心水泵。
背景技术
离心泵通过叶轮在充满液体的泵壳内高速旋转，使液体产生离心力，从而依靠离心力来吸入并输送液体。离心泵在污水处理系统中应用广泛，由于污水处理系统中离心泵所输送的是污水包括黑水和灰水，这些污水里面各种杂质比较多，工作时要求污水处理系统中的离心泵通过能力比较好，能使污物顺利通过。因此在污水处理系统中所用的离心泵都是经过特殊设计的专门的排污泵，如采用独特的单叶片或双叶片叶轮结构，增加流道面积，以提高污物通过能力，能有效通过泵口径5倍长的纤维物质与泵口径50%大小的固体颗粒。但在污水内的杂质类型中，有些是较大的颗粒物杂质，还有些甚至具有较高的硬度，也有些是较长的纤维类杂质，这样，专门设计的排污泵也无法保证持续正常运转，仍然会出现被长纤维缠绕造成堵塞或被较大颗粒物卡死的故障。
为了解决排污泵被堵塞或卡死的问题，人们设计出了不少的具有切割与粉碎功能的排污泵，其主要结构特点是在排污泵进水口侧的叶轮前端加装切割刀片，切割刀片安装在泵轴上随之高速旋转，在泵的壳体上切割刀片外侧设置有相对应的固定刀片，这样可以在颗粒污物或长的纤维状污物从泵的进水口进入叶轮之前被旋转刀片打碎或切割，以防止排污泵的叶轮被堵塞或卡死，这类的排污泵较之常规的排污泵具有较好的排污能力与防堵塞能力。
但是，上述结构的具有切割与粉碎功能的排污泵在实际使用中仍不可避免地会出现这样那样的问题，如长的纤维状污物会缠挂在固定刀片支座上，这部分纤维进入固定刀片与切割刀片之间的部分会被切断而进入排污泵叶轮后排出，而处于固定刀片外侧的纤维会在泵吸力的作用下无法脱开，这样越积越多，既有可能造成排污泵进水口流通面积的减小，影响水泵的工作效率，也有可能在堆积到一定程度后形成一个纤维团从固定刀片支座上脱落，这样的纤维团被吸入排污泵后或是在切割刀片处将泵堵住、或是在叶轮与泵壳之间将泵堵住，这些都会对排污泵造成损坏，严重影响排污泵的正常使用。
实用新型内容
针对现有技术所存在的上述不足，本实用新型所要解决的技术问题是提供一种用于污水处理的粉碎泵，它不仅具有污水输送功能及对污水中污物的切割粉碎功能，还能有效防止粉碎泵的卡死与堵塞。
为了解决上述技术问题，本实用新型的用于污水处理的粉碎泵，包括电机、泵轴、叶轮与泵壳及安装于泵壳进水口处的固定刀片与旋转刀片，所述旋转刀片固连在泵轴上，所述固定刀片位于旋转刀片与叶轮之间固定安装在泵壳上;所述固定刀片为直刀片，沿进水口径向设置，所述旋转刀片刀刃为圆弧形，旋转刀片的刀刃圆弧半径R与进水口直径D之比R/D等于0.2-0.3。
在上述结构中，由于所述旋转刀片固连在泵轴上，所述固定刀片位于旋转刀片与叶轮之间固定安装在泵壳上，则在粉碎泵工作过程中旋转刀片会随泵轴旋转，旋转刀片与固定刀片之间产生剪切运动，对进入进水口的污水中的较大颗粒污物及长纤维污物进行切割与粉碎，使得进入叶轮的污水中的污物可以顺利通过并排出，而固定刀片位于旋转刀片与叶轮之间，则污水中的颗粒污物及长纤维污物在进入进水口时首先接触的是旋转刀片，旋转刀片会对其产生打击，起到粉碎作用，而这些污物在进入到旋转刀片与固定刀片之间时会被切割，已进入到固定刀片内部的部分会被叶轮吸入排出，而未被切割到的部分有可能会暂时缠挂在旋转刀片上，但随即会被旋转刀片旋转运动过程中所产生的离心力甩出，之后再随水流重新进入旋转刀片与固定刀片之间被切割，从而避免了常规粉碎泵由于固定刀片处于外侧而使长纤维缠挂在固定刀片架上、且越挂越多造成水泵进水口流通面积减小、影响水泵工作效率的情况发生，也避免了在纤维堆积到一定程度后形成一个纤维团使水泵堵住而对水泵可能造成的损坏，从而有效地防止了粉碎泵的卡死与堵塞。

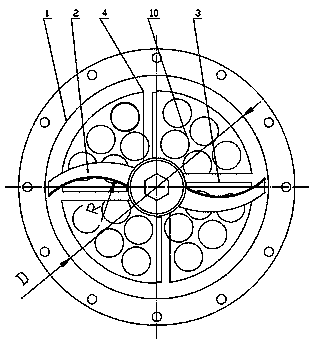

又由于所述固定刀片为直刀片，沿进水口径向设置，所述旋转刀片刀刃为圆弧形，旋转刀片的刀刃圆弧半径R与进水口直径D之比R/D等于0.2-0.3。则圆弧形刀刃的旋转刀片与沿进水口径向设置的直型固定刀片相配合进行剪切，剪切过程是从圆弧型刀刃两端同时进行，一方面可以保证进入旋转刀片与固定刀片之间的污物全部得到剪切，而在通常两刀片均为直型刀片的结构情况下单端剪切时，污物在剪切力与旋转刀片所带来的离心力的作用下往往会堆积到刀片的外端而得不到切割，另一方面由于旋转刀片为圆弧形，其最外端相当于一钩刀，可以将被旋转刀片旋转产生的离心力推出至进水口管壁附近的污物由圆弧刀刃的外端钩住进行切割，避免了污物堆积在进水口管壁而造成堵塞，从而保证切割效果，进一步提高水泵的工作效率，更有效地防止粉碎泵的卡死与堵塞。而旋转刀片的刀刃圆弧半径R与进水口直径D之比R/D等于0.2-0.3，可以使旋转刀片刀刃圆弧半径R的设置更为合理，旋转刀片的圆弧刀刃与固定刀片的直刀刃之间的剪切夹角较小，剪切效果较为理想，且不论进水口直径如何变化都能得到理想的切割作用效果。
本实用新型的一种优选实施方式，所述固定刀片呈十字形分布，通过固定刀架安装在泵壳上。采用该实施方式，在进水口处均布了四把刀片，可以保证在不影响进水口进水面积的情况下实施粉碎切割，而固定刀片通过固定刀架安装在泵壳上，则可以方便固定刀片的维护与更换。
本实用新型的另一种优选实施方式，所述固定刀架上安装有栅网。采用该实施方式，特别适用于大口径泵，可以通过变换栅网的栅孔大小与泵的污物通过能力相匹配。
本实用新型的又一种优选实施方式，所述旋转刀片沿周向对称分布有两圆弧形刀刃。采用该结构，可以使旋转刀片工作过程中受力平衡，减少泵的震动与噪音。
本实用新型的进一步的优选实施方式，所述泵轴一端与电机的出轴相连，另一端通过轴衬转动支承在固定刀架上。采用该实施方式，可以使泵轴等到很好的支承，减少悬伸长度，提高运行的稳定性，而采用轴衬支承可以减小支承部位的径向尺寸，保证进水口处的通流面积。
