申请日2016.07.23
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种具有高效净化功能的污水处理装置，包括污水处理箱，所述污水处理箱顶部一侧设有进水管，所述污水处理箱内腔顶部设有清洗装置，所述清洗装置下方设有格栅，所述格栅一侧设有排渣管，所述排渣管一侧连接脱水装置，所述格栅底部设有固液分离装置，所述固液分离装置下方设有转轴，所述转轴上设有若干旋叶，所述转轴一侧连接旋转电机，且所述旋转电机设于所述污水处理箱一侧，让微生物充分与污水接触产生反应，消除掉污水中的有害物质，能够过滤大颗粒杂质与污泥等脱水，能够对污水处理箱进行清洗，循环利用水资源，有效的降低污水中恶臭气体的排放，提高了污水的净化除污效果，结构合理，实用性强。
权利要求书

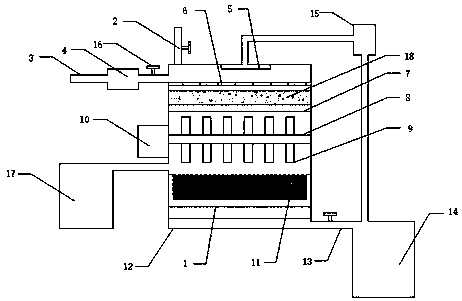

1.一种具有高效净化功能的污水处理装置，包括污水处理箱(1)，其特征在于，所述污水处理箱(1)顶部一侧设有进水管(2)，所述污水处理箱(1)内腔顶部设有清洗装置(5)，所述清洗装置(5)下方设有格栅(6)，所述格栅(6)一侧设有排渣管(3)，所述排渣管(3)一侧连接脱水装置(4)，所述格栅(6)底部设有固液分离装置(7)，所述固液分离装置(7)下方设有转轴(8)，所述转轴(8)上设有若干旋叶(9)，所述转轴(8)一侧连接旋转电机(10)，且所述旋转电机(10)设于所述污水处理箱(1)一侧，所述转轴(8)下方设有微生物过滤槽(11)，所述微生物过滤槽(11)下方设有除臭装置(12)，所述污水处理箱(1)底部通过出水管(13)连接储水罐(14)，所述储水罐(14)顶部通过水管连接水泵(15)，所述水泵(15)通过水管连接清洗装置(5)。
2.根据权利要求1所述一种具有高效净化功能的污水处理装置，其特征在于：所述进水管(2)一侧设有阀门(16)，所述出水管(13)与排渣管(3)顶部设有阀门(16)，所述进水管(2)、出水管(13)与排渣管(3)均为不锈钢材质。
3.根据权利要求1所述一种具有高效净化功能的污水处理装置，其特征在于：所述旋叶(9)个数为十个，且对称分布。
4.根据权利要求1所述一种具有高效净化功能的污水处理装置，其特征在于：所述污水处理箱(1)一侧设有增氧装置(17)，且所述增氧装置(17)设于所述旋转电机(10)下方。
5.根据权利要求1所述一种具有高效净化功能的污水处理装置，其特征在于：所述固液分离装置(7)内腔设有污泥脱水带式过滤布(18)。
说明书
一种具有高效净化功能的污水处理装置
技术领域
本实用新型涉及一种具有高效净化功能的污水处理装置，属于污水处理设备技术领域。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水主要有生活污水、工业废水和初期雨水，污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等，中国水资源人均占有量少，空间分布不平衡，随着中国城市化、工业化的加速，水资源的需求缺口也日益增大，在这样的背景下，污水处理行业成为新兴产业，与自来水生产、供水、排水、中水回用行业处于同等重要地位，虽然由于国家和各级政府对环境保护重视程度的不断提高，中国污水处理行业正在快速增长，污水处理总量逐年增加，城镇污水处理率不断提高，但中国污水处理行业仍处于发展的初级阶段，一方面，中国的污水处理能力尚跟不上用水规模的迅速扩张，管网、污泥处理等配套设施建设严重滞后，另一方面，中国的污水处理率与发达国家相比，还存在着明显的差距，且处理设施的负荷率低，因此中国应完善污水处理的政策法规，建立监管体制，创建合理的污水处理收费体系，扶植国内环保产业发展，推进污水处理行业的产业化和市场化，污水处理行业是一个朝阳产业，发展前景十分广阔，中国将在"十一五"期间投资3000亿元以推进城市污水处理和利用，中国污水处理行业由此迎来高速发展期，为此，我们提供一种具有高效净化功能的污水处理装置。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种具有高效净化功能的污水处理装置，通过微生物过滤槽、增氧装置与旋叶结合，让微生物充分与污水接触产生反应，消除掉污水中的有害物质，提升了污水的处理效率，通过格栅、固液分离装置与脱水装置结合，能够过滤大颗粒杂质与污泥等脱水，通过清洗装置，能够对污水处理箱进行清洗，循环利用水资源，通过除臭装置，有效的降低污水中恶臭气体的排放，提高了污水的净化除污效果，结构合理，实用性强，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种具有高效净化功能的污水处理装置，包括污水处理箱，所述污水处理箱顶部一侧设有进水管，所述污水处理箱内腔顶部设有清洗装置，所述清洗装置下方设有格栅，所述格栅一侧设有排渣管，所述排渣管一侧连接脱水装置，所述格栅底部设有固液分离装置，所述固液分离装置下方设有转轴，所述转轴上设有若干旋叶，所述转轴一侧连接旋转电机，且所述旋转电机设于所述污水处理箱一侧，所述转轴下方设有微生物过滤槽，所述微生物过滤槽下方设有除臭装置，所述污水处理箱底部通过出水管连接储水罐，所述储水罐顶部通过水管连接水泵，所述水泵通过水管连接清洗装置。
进一步而言，所述进水管一侧设有阀门，所述出水管与排渣管顶部设有阀门，所述进水管、出水管与排渣管均为不锈钢材质。
进一步而言，所述旋叶个数为十个，且对称分布。
进一步而言，所述污水处理箱一侧设有增氧装置，且所述增氧装置设于所述旋转电机下方。
进一步而言，所述固液分离装置内腔设有污泥脱水带式过滤布。
本实用新型有益效果：本实用新型通过微生物过滤槽、增氧装置与旋叶结合，让微生物充分与污水接触产生反应，消除掉污水中的有害物质，提升了污水的处理效率，通过格栅、固液分离装置与脱水装置结合，能够过滤大颗粒杂质与污泥等脱水，通过清洗装置，能够对污水处理箱进行清洗，循环利用水资源，通过除臭装置，有效的降低污水中恶臭气体的排放，提高了污水的净化除污效果，结构合理，实用性强。
