申请日2015.05.20
公开(公告)日2015.11.04
IPC分类号F04D7/04; F04D29/00; F04D13/06
摘要
本实用新型涉及水泵技术领域，特指一种新的污水泵结构，包括电机与泵体，电机对应连接有油箱，油箱对应连接于泵体，电机电连接有主电缆与控制电缆，主电缆与控制电缆电连接有电源，泵体上设有污水入口与污水出口，泵体下端对应连接有底座，底座与污水入口对应设置，电机内设有机轴，机轴一端设于底座内，设于底座内的机轴上设有若干搅拌件，若干搅拌件之间设有隔板。本实用新型通过在底座内设有多重搅拌件，在吸入污水时，可将易缠绕或聚束的纤维物搅断，将污水污物搅拌均匀后再抽吸，有效防止污水泵的堵塞，提高了污水泵的抗堵性。
权利要求书

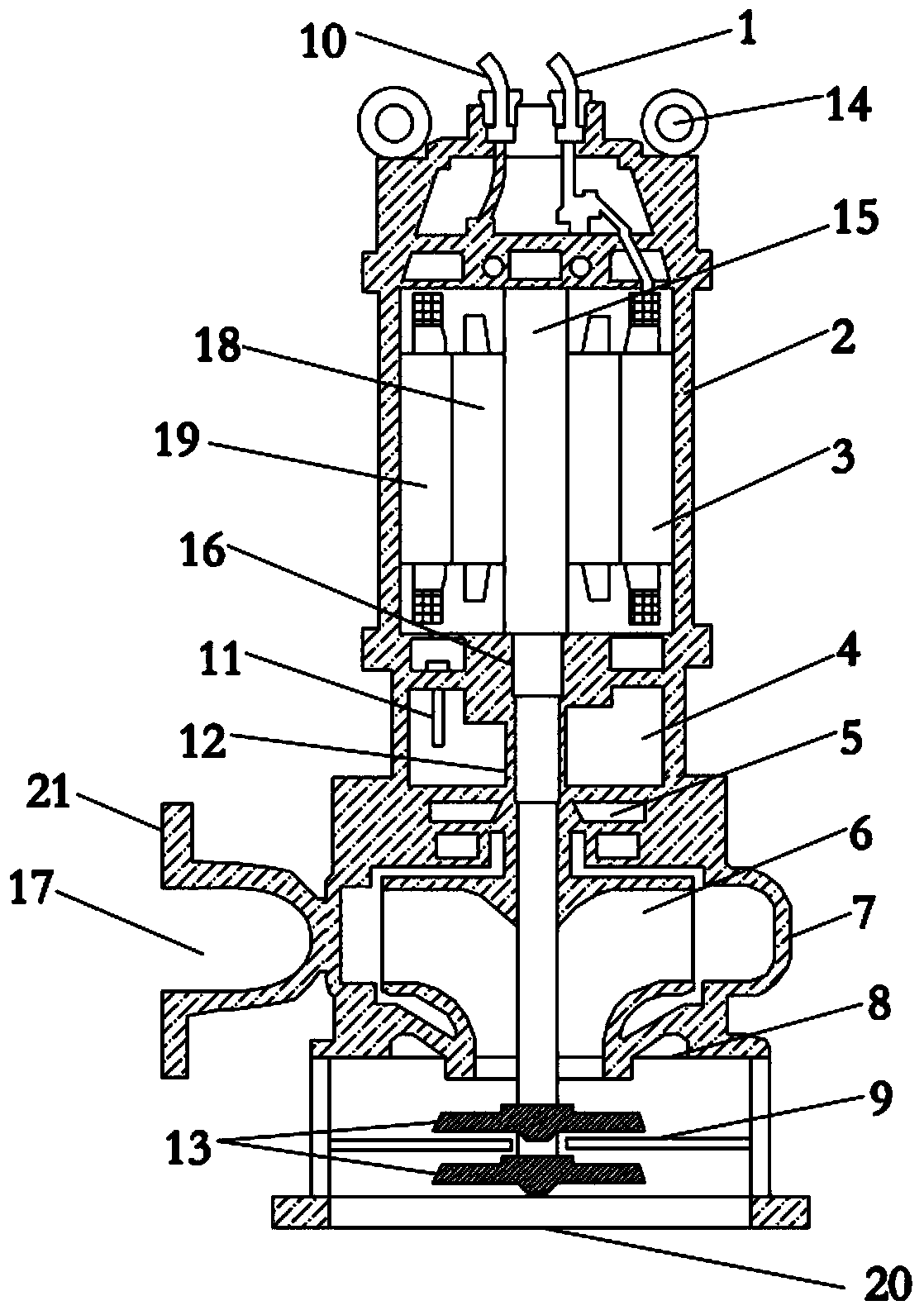

1.一种新的污水泵结构，包括电机(3)与泵体(7)，其特征在于：所述 电机(3)对应连接有油箱(4)，所述油箱(4)对应连接于泵体(7)，所述电 机(3)电连接有主电缆(1)与控制电缆(10)，所述主电缆(1)与控制电缆 (10)电连接有电源，所述泵体(7)上设有污水入口(20)与污水出口(17)， 所述泵体(7)下端对应连接有底座(8)，所述底座(8)与污水入口(20)对 应设置，所述电机(3)内设有机轴(15)，所述机轴(15)一端设于底座(8) 内，所述设于底座(8)内的机轴(15)上设有若干搅拌件(13)，所述若干搅 拌件(13)之间设有隔板(9)。
2.根据权利要求1所述一种新的污水泵结构，其特征在于：所述油箱(4) 上设有油水探头(11)。
3.根据权利要求1所述一种新的污水泵结构，其特征在于：所述泵体(7) 内设有主叶轮(6)与副叶轮(5)。
4.根据权利要求1所述一种新的污水泵结构，其特征在于：所述机轴(15) 外层套设有机械密封件(12)与轴承(16)，所述机械密封件(12)与轴承(16) 对应设置。
5.根据权利要求1所述一种新的污水泵结构，其特征在于：所述电机(3) 外层设有电机机壳(2)，所述电机机壳(2)上设有若干起吊环(14)。
6.根据权利要求1所述一种新的污水泵结构，其特征在于：所述电机(3) 内设有转子(18)与定子(19)，所述转子(18)与定子(19)对应设置。
7.根据权利要求1所述一种新的污水泵结构，其特征在于：所述污水出口 (17)上设有法兰(21)。
说明书
一种新的污水泵结构
技术领域
本实用新型涉及水泵技术领域，特指一种新的污水泵结构。
背景技术
随着社会的进步，人们生活水平的不断提高和环保意识的加强，污水泵已 经被人们熟悉，应用范围也变得越来越宽广。污水泵属于离心杂质的一种，具 有多种形式，如潜水式和干式两种，目前最常用的潜水式为WQ型潜水污水泵， 最常见的干式污水架如W型卧式污水泵和WL型立式污水泵二种。主要输送城 市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的 温度大于80度，由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵 流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成 排污不畅。给城市生活环保带来严重的影响。因此，抗堵塞和可靠性是污水泵 优劣的重要因素。
实用新型内容
针对以上问题，本实用新型提供了一种新的污水泵结构，通过在底座内设 有多重搅拌件，可将易缠绕或聚束的纤维物搅断，有效防止污水泵的堵塞，提 高了污水泵的抗堵性。
为了实现上述目的，本实用新型采用的技术方案如下：
一种新的污水泵结构，包括电机与泵体，电机对应连接有油箱，油箱对应 连接于泵体，电机电连接有主电缆与控制电缆，主电缆与控制电缆电连接有电 源，泵体上设有污水入口与污水出口，泵体下端对应连接有底座，底座与污水 入口对应设置，电机内设有机轴，机轴一端设于底座内，设于底座内的机轴上 设有若干搅拌件，若干搅拌件之间设有隔板。
进一步地，油箱上设有油水探头。
进一步地，泵体内设有主叶轮与副叶轮。
进一步地，机轴外层套设有机械密封件与轴承，机械密封件与轴承对应设 置。
进一步地，电机外层设有电机机壳，电机机壳上设有若干起吊环。
进一步地，电机内设有转子与定子，转子与定子对应设置。
进一步地，污水出口上设有法兰。
本实用新型的有益效果：
本实用新型通过在底座内设有多重搅拌件，在吸入污水时，可将易缠绕或 聚束的纤维物搅断，将污水污物搅拌均匀后再抽吸，有效防止污水泵的堵塞， 提高了污水泵的抗堵性。
