申请日2016.06.23
公开(公告)日2017.02.22
IPC分类号B01D21/24
摘要
本发明公开了污水处理用排泥机，它包括污泥槽和控制箱，污泥槽上方设置主梁，主梁两端设置驱动装置，主梁下方固定有排泥总管，排泥总管上设置断流阀，排泥总管端部连通污泥排出管道，排泥总管与多个潜污泵连接，潜污泵下部与吸泥管连接，吸泥管底部设置两根吸泥分支，每根吸泥分支外侧设置刮泥板，污泥槽两侧设置曝气管，曝气管底部设置曝气头。本发明的污水处理用排泥机，设置多个潜污泵，通过吸泥管将槽底的污泥抽吸出来，通过设置刮泥板将槽底的污泥刮除，再通过排泥总管，将污泥抽至污泥排出管道，吸排效果好，抽泥效率高。

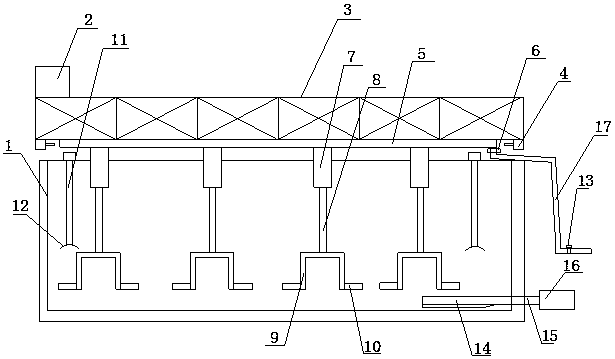

摘要附图
权利要求书
1.污水处理用排泥机，其特征在于：它包括污泥槽和控制箱，所述污泥槽上方设置主梁，所述主梁两端设置驱动装置，所述主梁下方固定有排泥总管，所述排泥总管上设置断流阀，所述排泥总管端部连通污泥排出管道，所述排泥总管与多个潜污泵连接，所述潜污泵下部与吸泥管连接，所述吸泥管底部设置两根吸泥分支，每根吸泥分支外侧设置刮泥板，所述污泥槽两侧设置曝气管，所述曝气管底部设置曝气头。
2.根据权利要求1所述的污水处理用排泥机，其特征在于：所述排泥总管端部连通污泥排出管道上设置截止阀。
3.根据权利要求1所述的污水处理用排泥机，其特征在于：所述污泥槽底部横向设置推泥板，所述推泥板与活塞杆连接，所述活塞杆与气缸连接。
说明书
污水处理用排泥机
技术领域
本发明涉及一种排泥机，尤其涉及一种污水处理用排泥机。
背景技术
目前简单的使用泥浆泵，将污泥从沉淀池中抽出，而泥浆泵存在吸力较小，排泥不干净，易堵塞等问题。同时泥浆泵的运动机构位于水下，一旦损坏，或者堵塞到一定程度，往往需要停产清池，损失巨大。因此，应该提供一种新的技术方案解决上述问题。
因此，需要提供一种新的技术方案来解决上述问题。
发明内容
本发明要解决的技术问题是提供一种吸排效果好的污水处理用排泥机。
为解决上述技术问题，本发明的污水处理用排泥机，它包括污泥槽和控制箱，所述污泥槽上方设置主梁，所述主梁两端设置驱动装置，所述主梁下方固定有排泥总管，所述排泥总管上设置断流阀，所述排泥总管端部连通污泥排出管道，所述排泥总管与多个潜污泵连接，所述潜污泵下部与吸泥管连接，所述吸泥管底部设置两根吸泥分支，每根吸泥分支外侧设置刮泥板，所述污泥槽两侧设置曝气管，所述曝气管底部设置曝气头。
所述排泥总管端部连通污泥排出管道上设置截止阀。
所述污泥槽底部横向设置推泥板，所述推泥板与活塞杆连接，所述活塞杆与气缸连接。
本发明的有益效果：本发明的污水处理用排泥机，设置多个潜污泵，通过吸泥管将槽底的污泥抽吸出来，通过设置刮泥板将槽底的污泥刮除，再通过排泥总管，将污泥抽至污泥排出管道，吸排效果好，抽泥效率高。
