申请日2016.06.23
公开(公告)日2017.02.01
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于废水处理的机器(100)。该机器(100)包括：用于来自含水部分的粗固体物料的第一筛选设备(20);第二除脂设备(30)，用于去除沉淀容器(50)中的漂浮物料;第二除脂设备(30)包括浮动进料器螺杆(31)，浮动进料器螺杆位于容纳于沉淀容器(50)中的液体的自由表面上;以及用于在所述沉淀容器(50)的底部上收集的细固体颗粒的第三排出设备(40)。本实用新型的各种部件合理组装到一起以便实现就总体效率而言的最佳结果。

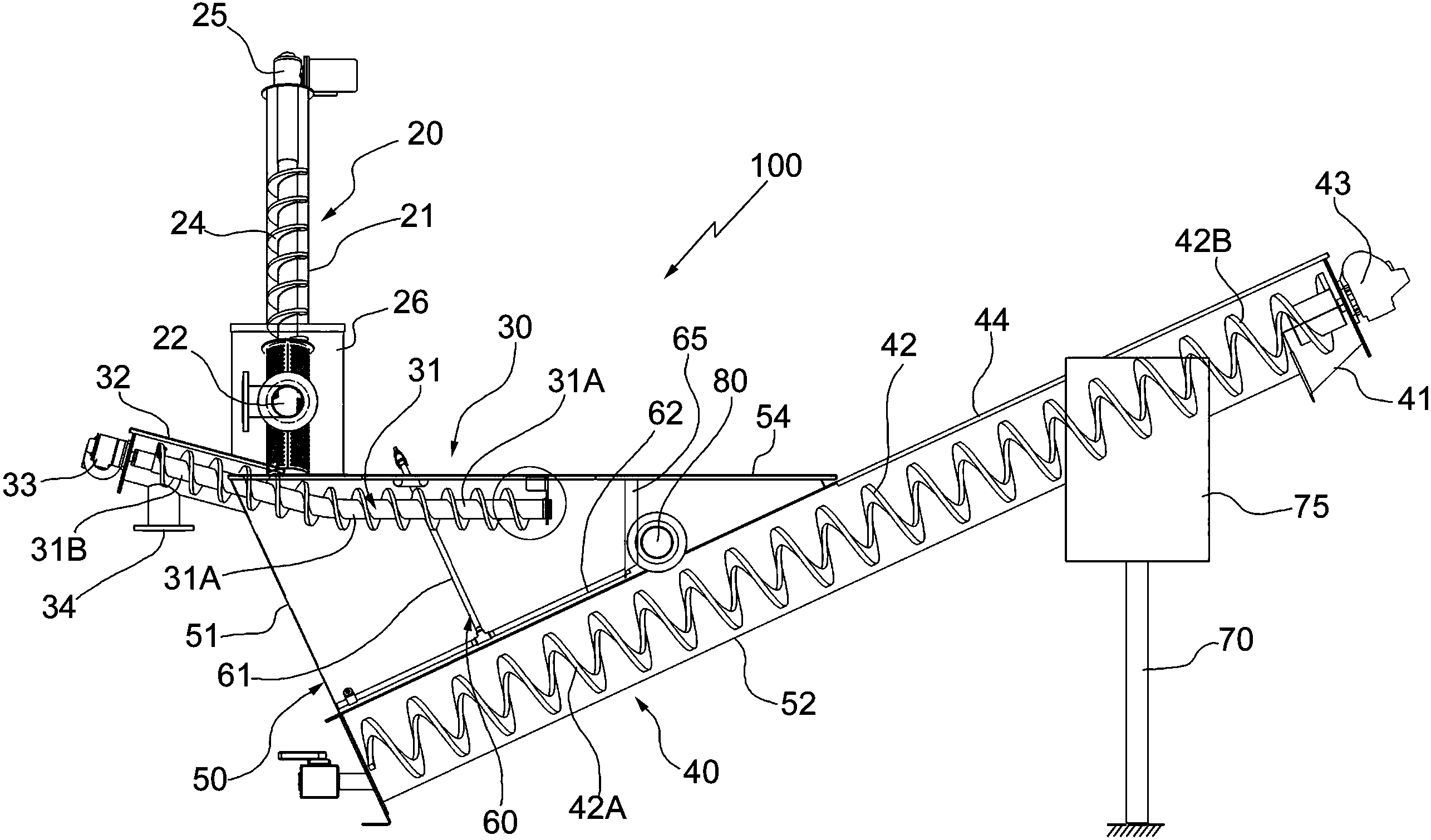

摘要附图
权利要求书
1.一种用于废水处理的机器(100)，其特征在于，所述用于废水处理的机器包括：
-用于来自含水部分的粗固体物料的第一筛选设备(20);
-第二除脂设备(30)，用于去除沉淀容器(50)中的漂浮物料;所述第二除脂设备(30)包括浮动进料器螺杆(31)，所述浮动进料器螺杆位于容纳于所述沉淀容器(50)中的液体的自由表面上;以及
-用于在所述沉淀容器(50)的底部上收集的细固体颗粒的第三排出设备(40)。
2.根据权利要求1所述的用于废水处理的机器(100)，其特征在于，所述第一筛选设备(20)包括由塑料材料制成的输送进料器螺杆(24);所述输送进料器螺杆(24)设置成通过相应的齿轮电机(25)旋转。
3.根据权利要求2所述的用于废水处理的机器(100)，其特征在于，所述第一筛选设备(20)包括柱形主体(21)，所述柱形主体具有成形为筛的第一底部(21A)并具有实心壁的第二上部(21B);所述输送进料器螺杆(24)与所述第一底部(21A)的内壁接触，并且至少部分地与所述第二上部(21B)的内壁接触。
4.根据权利要求1所述的用于废水处理的机器(100)，其特征在于，所述第二除脂设备(30)所包括的浮动进料器螺杆(31)设置成通过相应的齿轮电机(33)旋转;所述浮动进料器螺杆(31)包括大致水平的第一部分(31A)，所述第一部分与倾斜的第二部分(31B)形成为一体件，所述倾斜的第二部分至少部分地被包围在倾斜套筒(32)中。
5.根据权利要求4所述的用于废水处理的机器(100)，其特征在于，所述浮动进料器螺杆(31)包括支承元件(31C)，所述支承元件耦接至形成在支撑构件(35)中的狭槽(36)，使得所述支承元件(31C)能够根据容纳于所述沉淀容器(50)中的液体的自由表面的高度而在所述狭槽(36)内移动。
6.根据权利要求1所述的用于废水处理的机器(100)，其特征在于，所述第三排出设备(40)包括用于细固体颗粒的排出进料器螺杆(42)，所述排出进料器螺杆设置成通过相应的齿轮电机(43)旋转;所述排出进料器螺杆(42)的至少一个第一部分(42A)沿循所述沉淀容器(50)的底部(52)的倾斜部纵向延伸。
7.根据权利要求6所述的用于废水处理的机器(100)，其特征在于，所述排出进料器螺杆(42)的至少第二部分(42B)被包围在管道(44)中，所述管道具有与所述底部(52)基本相同的倾斜部。
8.根据权利要求6所述的用于废水处理的机器(100)，其特征在于，所述排出进料器螺杆(42)由不具有中心支撑元件的螺旋件形成。
9.根据权利要求7所述的用于废水处理的机器(100)，其特征在于，所述排出进料器螺杆(42)由不具有中心支撑元件的螺旋件形成。
10.根据权利要求1所述的用于废水处理的机器(100)，其特征在于，所述用于废水处理的机器进一步设置有包括空气供应管道(61)的加压空气分配设备(60)，所述空气供应管道与布置在所述沉淀容器(50)的下部中的穿孔空气分配管道(62)气动连通;所述加压空气分配设备(60)位于所述第二除脂设备(30)的相对侧上。
11.根据权利要求1所述的用于废水处理的机器(100)，其特征在于，所述用于废水处理的机器进一步设置有电子控制单元(75)，用于控制各种操作，并且具体地用于控制多个齿轮电机(25、33、43)相对于相应的进料器螺杆(24、31、42)的反馈操作。
说明书
用于废水处理的机器
技术领域
本实用新型涉及一种用于废水处理的机器。
具体地，本实用新型获得了制造将在市区洗车厂中使用的机器上有利的但不排他的应用。
背景技术
已知如下复杂的机器：其中，提供了借助于筛选设备执行固体/液体分离的第一步骤，其中，使用了由金属材料制成的进料器螺杆，进料器螺杆设置有设计为保持同样由金属材料制成的筛清洁的刷。
然而，人们发现了由于金属元件与废水中经常存在的固体颗粒的摩擦，金属元件快速磨损，所以使用这种筛选设备具有相当多的缺点。
此外，关于目前市场上的用于废水处理的机器，人们发现了不合理组装的设备，这导致了在机器自身的实际使用时相当多的能量浪费。
实用新型内容
因此，本实用新型的主要目的是提供一种用于废水处理的机器的新概念，其中，各种部件合理组装到一起以便实现就总体效率而言的最佳结果。
此外，该用于废水处理的机器使用多个设备，该多个设备中的每一个设备均被设计为最佳地执行具体任务。
因此，根据本实用新型，提供了一种用于废水处理的机器;该机器包括：
-用于来自含水部分的粗固体物料的第一筛选设备;
-第二除脂设备，用于去除沉淀容器中的漂浮物料;所述第二除脂设备包括浮动进料器螺杆，所述浮动进料器螺杆位于容纳于所述沉淀容器中的液体的自由表面上;以及
-用于在所述沉淀容器的底部上收集的细固体颗粒的第三排出设备。
进一步地，所述第一筛选设备包括由塑料材料制成的输送进料器螺杆;所述输送进料器螺杆设置成通过相应的齿轮电机旋转。
进一步地，所述第一筛选设备包括柱形主体，所述柱形主体具有成形为筛的第一底部并具有实心壁的第二上部;所述输送进料器螺杆与所述第一底部的内壁接触，并且至少部分地与所述第二上部的内壁接触。
进一步地，所述第二除脂设备所包括的浮动进料器螺杆设置成通过相应的齿轮电机旋转;所述浮动进料器螺杆包括大致水平的第一部分，所述第一部分与倾斜的第二部分形成为一体件，所述倾斜的第二部分至少部分地被包围在倾斜套筒中。
进一步地，所述浮动进料器螺杆包括支承元件，所述支承元件耦接至形成在支撑构件中的狭槽，使得所述支承元件能够根据容纳于所述沉淀容器中的液体的自由表面的高度而在所述狭槽内移动。
进一步地，所述第三排出设备包括用于细固体颗粒的排出进料器螺杆，所述排出进料器螺杆设置成通过相应的齿轮电机旋转;所述排出进料器螺杆的至少一个第一部分沿循所述沉淀容器的底部的倾斜部纵向延伸。
进一步地，所述排出进料器螺杆的至少第二部分被包围在管道中，所述管道具有与所述底部基本相同的倾斜部。
进一步地，所述排出进料器螺杆由不具有中心支撑元件的螺旋件形成。
进一步地，所述排出进料器螺杆由不具有中心支撑元件的螺旋件形成。
进一步地，所述用于废水处理的机器进一步设置有包括空气供应管道的加压空气分配设备，所述空气供应管道与布置在所述沉淀容器的下部中的穿孔空气分配管道气动连通;所述加压空气分配设备位于所述第二除脂设备的相对侧上。
进一步地，所述用于废水处理的机器进一步设置有电子控制单元，用于控制各种操作，并且具体地用于控制多个齿轮电机相对于相应的进料器螺杆的反馈操作。
