申请日2016.06.23
公开(公告)日2017.01.18
IPC分类号B01D33/04
摘要
本实用新型属于污水处理领域，具体来说是一种厨房污水处理装置，其技术方案为：包括水管、分离装置和收集装置，所述水管设有分离装置，所述分离装置安装在所述水管内，所述分离装置设有污水分离疏水带，所述污水分离疏水带倾斜安装在所述分离装置内，所述污水分离疏水带连接所述收集装置，所述收集装置包括清理刷、收集阀以及收集袋，所述清理刷一端连接所述收集阀，所述清理刷另一端连接所述污水分离疏水带，所述收集阀连接所述收集袋，本实用新型结构简单合理，在处理污水时不需要消耗资源，收集到的食物残渣也可以投入沼气生产，既减少了污染又提高了能源的利用效果。

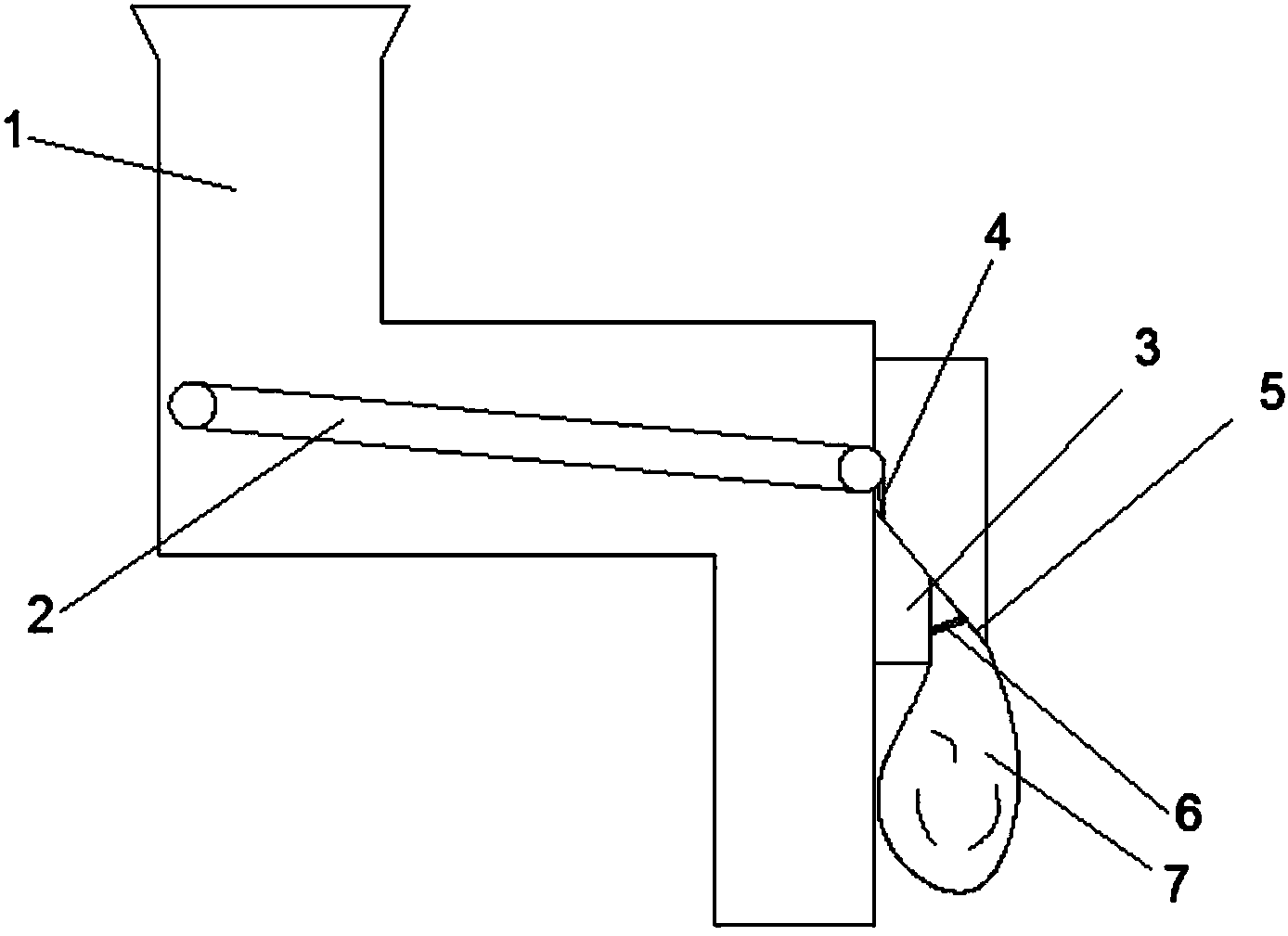

摘要附图
权利要求书
1.一种厨房污水处理装置，包括水管、分离装置和收集装置，其特征在于：所述水管设有分离装置，所述分离装置安装在所述水管内，所述分离装置设有污水分离疏水带，所述污水分离疏水带倾斜安装在所述分离装置内，所述污水分离疏水带连接所述收集装置，所述收集装置包括清理刷、收集阀以及收集袋，所述清理刷一端连接所述收集阀，所述清理刷另一端连接所述污水分离疏水带，所述收集阀连接所述收集袋。
2.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述水管选用“”形的水管。
3.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述污水分离疏水带设有疏水孔。
4.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述清理刷固定在所述收集阀上。
5.根据权利要求1所述的一种厨房污水处理装置，其特征在于：所述收集阀包括支座、弹簧和分隔板，所说支座上设有分隔板，所述支座上设有弹簧，所述弹簧一端连接所述支座，所述弹簧另一端连接所述分隔板。
说明书
一种厨房污水处理装置
技术领域
本实用新型属于污水处理领域，具体来说是一种厨房污水处理装置。
背景技术
现有技术中对于厨房污水的处理基本是有直流管道直接排入下水道，然而厨房污水中不仅含有大量油脂还有许多食物残渣等大体积物质，在使用直流管道排放废水时会造成管道堵塞，同时大有大量有机物的污水会立即腐烂，产生大量臭气以及蚊虫，严重影响了厨房卫生。
实用新型内容
本实用新型是一种可以除去厨房污水中食物残渣并且可以进行再回收的一种厨房污水处理装置。
为了使本实用新型达到所需要的技术效果，本实用新型选用如下技术方案：一种厨房污水处理装置，包括水管、分离装置和收集装置，所述水管设有分离装置，所述分离装置安装在所述水管内，所述分离装置设有污水分离疏水带，所述污水分离疏水带倾斜安装在所述分离装置内，所述污水分离疏水带连接所述收集装置，所述收集装置包括清理刷、收集阀以及收集袋，所述清理刷一端连接所述收集阀，所述清理刷另一端连接所述污水分离疏水带，所述收集阀连接所述收集袋。
作为优选，所述水管选用型的水管。
作为优选，所述污水分离疏水带设有疏水孔。
作为优选，所述清理刷固定在所述收集阀上。
作为优选，所述收集阀包括支座、弹簧和分隔板，所说支座上设有分隔板，所述支座上设有弹簧，所述弹簧一端连接所述支座，所述弹簧一端连接所述分隔板。
本实用新型工作原理：使用本实用新型时，厨房污水进入水管并淋落在分离装置上，由于污水分离疏水带倾斜安装，则食物残渣等会带动并跟随疏水带滑动，而污水则会由疏水孔落下继续从管道排出，而从疏水带滑动下来的食物残渣则会在收集装置中的清理刷扫落并通过收集阀进入收集袋，在不使用时，支座上的弹簧会将分隔板顶起，防止有异味碎管道逸散。
本实用新型有益效果：本实用新型结构简单合理，在处理污水时不需要消耗资源，收集到的食物残渣也可以投入沼气生产，既减少了污染又提高了能源的利用效果。
