申请日2016.06.16
公开(公告)日2016.09.21
IPC分类号C02F1/24
摘要
本发明公开了一种污水气浮池多级循环高效刮板系统，包括污水气浮池，污水气浮池的一侧端部位置设有进液管，污水气浮池的另一侧底部设有出液泵;污水气浮池的端部上设有从动辊，污水气浮池的端部上设有主动辊，污水气浮池的端部上设有驱动电机，驱动电机与主动辊连接，从动辊与主动辊之间设有驱动链条;驱动链条上设有刮板，刮板上设有刮片。本发明方便控制刮板运动，方便刮去污水表层的气浮物质。
权利要求书
1.一种污水气浮池多级循环高效刮板系统，包括污水气浮池，其特征在于：污水气浮池的一侧端部位置设有第一进液管与第二进液管，第一进液管与第二进液管呈水平布置;污水气浮池的另一侧底部设有出液泵;污水气浮池的端部上设有从动辊，从动辊通过第一安装轴与污水气浮池的端部连接;污水气浮池的端部上设有主动辊，主动辊通过第二安装轴与污水气浮池的端部连接;污水气浮池的端部上设有驱动电机，驱动电机与主动辊连接，从动辊与主动辊之间设有驱动链条;驱动链条上设有第一刮板，第一刮板上设有第一刮片，驱动链条上设有第二刮板，第二刮板上设有第二刮片;第一刮板与第二刮板呈平行布置。
2.根据权利要求1所述的污水气浮池多级循环高效刮板系统，其特征在于：第一刮片为弧形形状。
3.根据权利要求1所述的污水气浮池多级循环高效刮板系统，其特征在于：第二刮片为弧形形状。
4.根据权利要求1所述的污水气浮池多级循环高效刮板系统，其特征在于：第一刮板与第一刮片通过卡扣连接。
5.根据权利要求1所述的污水气浮池多级循环高效刮板系统，其特征在于：第二刮板与第二刮片通过卡扣连接。
说明书
一种污水气浮池多级循环高效刮板系统
技术领域
本发明涉及一种刮板系统，具体涉及一种污水气浮池多级循环高效刮板系统。
背景技术
现有技术中，如专利ZL 201510434331.0公开了一种自动刮板系统，包括一个置板台，其特征是：在置板台的两端各设置有一个刮刀装置及一个气动钢刷，其中刮刀装置包括刮刀装置本体，该刮刀装置本体上设置有一个气缸及一个传送马达，其前端则连接有一个垂直向下的刮刀，刮刀装置的前端的气动钢刷则具有一个气动马达，该气动马达通过皮带与一个钢丝刷动力相连，在两个气动钢刷之间的置板台上设置有一个长方形能够对覆铜板进行打磨的不锈钢磨具。该刮板系统不方便对污水气浮物质进行刮去。
发明内容
针对现有技术存在的不足，本发明提供了一种可以方便污水输入到污水气浮池内，通过出液泵方便水流的输出;驱动电机可以控制主动辊实现转动，主动辊通过驱动链条可以对从动辊进行转动控制，从而方便控制刮板运动，方便刮去污水表层的气浮物质的污水气浮池多级循环高效刮板系统。
为了实现上述目的，本发明是通过如下的技术方案来实现：

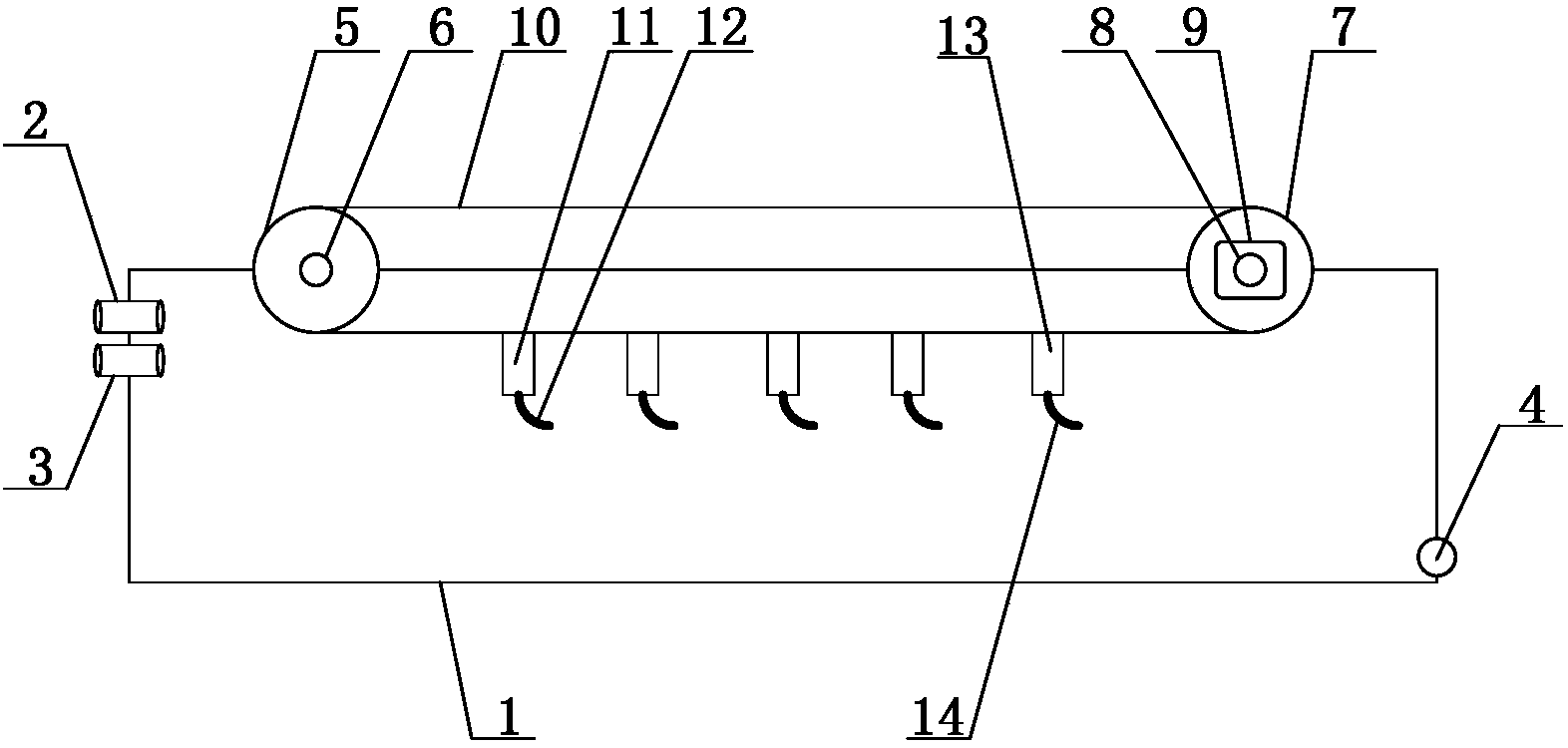

一种污水气浮池多级循环高效刮板系统，包括污水气浮池，污水气浮池的一侧端部位置设有第一进液管与第二进液管，第一进液管与第二进液管呈水平布置;污水气浮池的另一侧底部设有出液泵;污水气浮池的端部上设有从动辊，从动辊通过第一安装轴与污水气浮池的端部连接;污水气浮池的端部上设有主动辊，主动辊通过第二安装轴与污水气浮池的端部连接;污水气浮池的端部上设有驱动电机，驱动电机与主动辊连接，从动辊与主动辊之间设有驱动链条;驱动链条上设有第一刮板，第一刮板上设有第一刮片，驱动链条上设有第二刮板，第二刮板上设有第二刮片;第一刮板与第二刮板呈平行布置。
进一步地，所述第一刮片为弧形形状。
进一步地，所述第二刮片为弧形形状。
进一步地，所述第一刮板与第一刮片通过卡扣连接。
进一步地，所述第二刮板与第二刮片通过卡扣连接。
本发明的有益效果：通过第一进液管与第二进液管可以方便污水输入到污水气浮池内，通过出液泵方便水流的输出;驱动电机可以控制主动辊实现转动，主动辊通过驱动链条可以对从动辊进行转动控制，从而方便控制第一刮板与第二刮板运动，方便刮去污水表层的气浮物质。
