申请日2016.07.27
公开(公告)日2017.05.03
IPC分类号C02F9/02
摘要
本实用新型公开了一种复合型人工养殖废水净化装置，旨在提供一种不仅能够对养殖废水进行沉淀、曝气与过滤处理，而且能够根据养殖废水中悬浮颗粒物的具体情况对沉淀池内的流道进行调整，实现在不影响去除水中悬浮颗粒物的效果的前提下，保证水产养殖废水的处理效率的净化装置。它包括依次相连的沉淀池、曝气池及过滤池。沉淀池内设有若干并排设置的隔墙，该隔墙将沉淀池分隔成若干条并排分布的沉淀流道，隔墙的顶部设有两个连通相邻两条沉淀流道的流道缺口，沉淀池上设有若干与流道缺口一一对应的缺口启闭装置。曝气池底部设有若干相互连通的曝气管道。过滤池内设有竖直隔板，该竖直隔板将过滤池分隔成前过滤池与后过滤池。
权利要求书
1.一种复合型人工养殖废水净化装置，其特征是，包括依次相连的沉淀池、曝气池及过滤池，所述沉淀池内设有若干并排设置的隔墙，该隔墙将沉淀池分隔成若干条并排分布的沉淀流道，所述隔墙的顶部设有两个连通相邻两条沉淀流道的流道缺口，所述沉淀池上设有若干与流道缺口一一对应的缺口启闭装置，该缺口启闭装置包括流道缺口闸板、设置在隔墙上的水平导套、可沿水平导套滑动的水平导杆及用于移动水平导杆的平移执行机构，所述水平导杆与流道缺口闸板相连接;所述曝气池底部设有若干相互连通的曝气管道，所述曝气管道上设有若干曝气接口，所述曝气接口上设有曝气头;
所述过滤池内设有竖直隔板，该竖直隔板将过滤池分隔成前过滤池与后过滤池，所述曝气池与前过滤池相连通，竖直隔板底部设有连通前过滤池与后过滤池的过水口，所述前过滤池内设有活性炭颗粒;
所述曝气头包括上端开口的锥形曝气盘及设置在锥形曝气盘的上端开口上的盖板，所述锥形曝气盘的横截面自下而上逐渐增大，所述盖板上设有若干曝气孔。
2.根据权利要求1所述的复合型人工养殖废水净化装置，其特征是，同一隔墙上的两个流道缺口中的一个流道缺口位于沉淀流道的一端，另一个流道缺口位于沉淀流道的另一端。
3.根据权利要求1所述的复合型人工养殖废水净化装置，其特征是，所述缺口启闭装置还包括设置在隔墙顶面上并与对应的流道缺口相连通的闸板容纳导槽，所述流道缺口闸板位于闸板容纳导槽内。
4.根据权利要求3所述的复合型人工养殖废水净化装置，其特征是，所述闸板容纳导槽的底面位于流道缺口的底面的下方，流道缺口的底面上设有与闸板容纳导槽相连通的闸板下导槽，所述流道缺口的底面的高度高于流道缺口闸板的底边的高度。
5.根据权利要求1或2或3或4所述的复合型人工养殖废水净化装置，其特征是，所述水平导杆的外侧面上设有第一限位块与第二限位块，所述水平导套位于第一限位块与第二限位块之间。
6.根据权利要求1或2或3或4所述的复合型人工养殖废水净化装置，其特征是，所述沉淀池呈矩形，所述隔墙的长度方向与沉淀池的长度方向相平行。
7.根据权利要求1或2或3或4所述的复合型人工养殖废水净化装置，其特征是，所述前过滤池的容积大于后过滤池的容积。
说明书
复合型人工养殖废水净化装置
技术领域
本实用新型涉及一种养殖废水处理领域，具体涉及一种水产复合型人工养殖废水净化装置。
背景技术
近年来，随着高密度人工养殖的快速发展和养殖环境污染的日益加剧，使得水产养殖水体的污染程度远远超过了水体自身的净化能力。人工水产养殖过程中的残剩饲料和鱼类排泄物形成的污染物造成水体自身污染乃至水质恶化，表现为：水体严重富营养化，水体中悬浮物增多，生物需氧量、化学需氧量、亚硝酸盐氮等的含量增加，溶解氧下降。传统的水产养殖废水处理方式是通过将养殖发水排放后，注入新鲜的水体，这种水产养殖废水处理方式容易引起水体污染，因此，水产养殖废水的处理和循环利用逐渐受到关注。
目前的水产养殖废水处理通常包括沉淀、过滤、曝气增氧、去除氨氮等步骤。沉淀池是水产养殖废水处理常见的处理装置，其用于沉淀水产养殖废水中的悬浮颗粒物。如图9所示的目前水产养殖废水处理用的一种沉淀池，其通过在沉淀池内设置若干隔墙2将沉淀池分隔成若干流道，并在隔墙上设有流道缺口4，从而在沉淀池形成曲折的流道，当水产养殖废水流经曲折的流道的过程中水中的悬浮颗粒物逐渐沉淀，从而去除水中悬浮颗粒物。目前这种沉淀池的曲折的流道虽然能够有效的延长流道的长度，但其流道的长度无法根据养殖废水中悬浮颗粒物的具体情况进行调整。例如，某段时间内水产养殖废水中的悬浮颗粒物较少，此时沉淀池内过长的流道对提高去除水中悬浮颗粒物的效果并不明显，反而降低了水产养殖废水处理的效率。
实用新型内容
本实用新型的目的是为了克服现有技术中存在的不足，提供一种复合型人工养殖废水净化装置，其不仅能够对养殖废水进行沉淀、曝气与过滤处理，而且能够根据养殖废水中悬浮颗粒物的具体情况对沉淀池内的流道进行调整，实现在不影响去除水中悬浮颗粒物的效果的前提下，保证水产养殖废水的处理效率。
本实用新型的技术方案是：

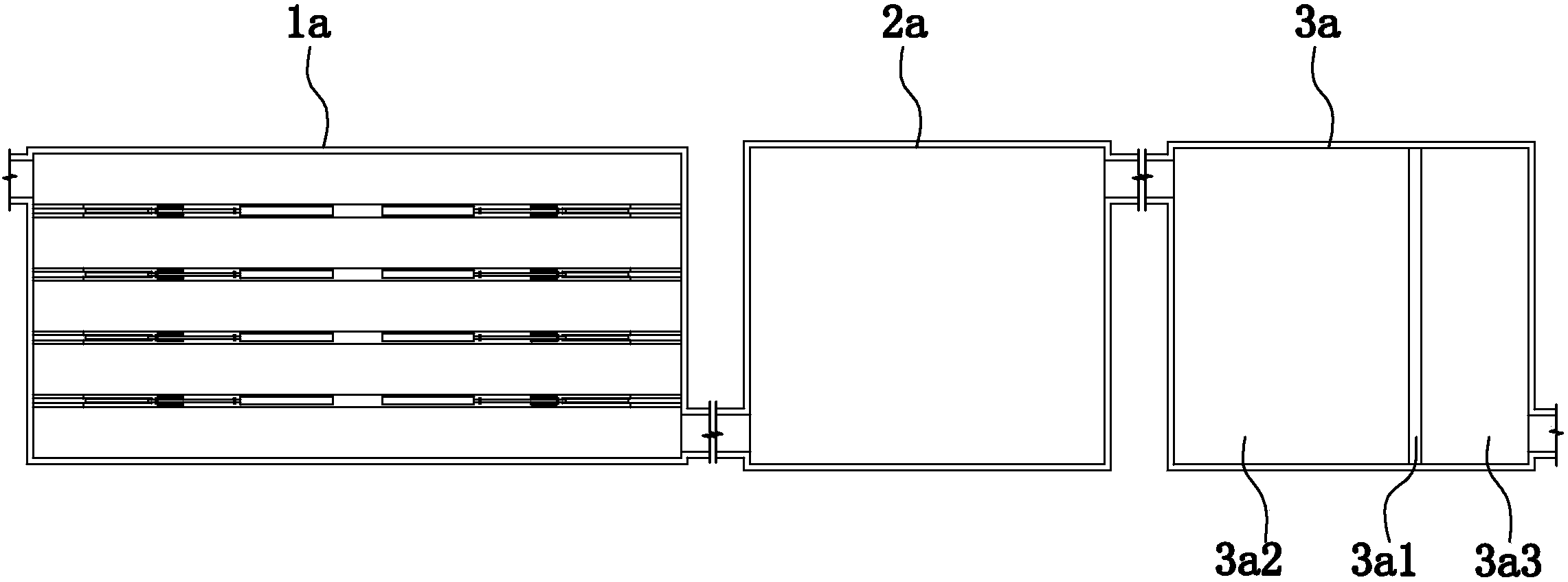

一种复合型人工养殖废水净化装置，包括依次相连的沉淀池、曝气池及过滤池，所述沉淀池内设有若干并排设置的隔墙，该隔墙将沉淀池分隔成若干条并排分布的沉淀流道，所述隔墙的顶部设有两个连通相邻两条沉淀流道的流道缺口，所述沉淀池上设有若干与流道缺口一一对应的缺口启闭装置，该缺口启闭装置包括流道缺口闸板、设置在隔墙上的水平导套、可沿水平导套滑动的水平导杆及用于移动水平导杆的平移执行机构，所述水平导杆与流道缺口闸板相连接;所述曝气池底部设有若干相互连通的曝气管道，所述曝气管道上设有若干曝气接口，所述曝气接口上设有曝气头;所述过滤池内设有竖直隔板，该竖直隔板将过滤池分隔成前过滤池与后过滤池，所述曝气池与前过滤池相连通，竖直隔板底部设有连通前过滤池与后过滤池的过水口，所述前过滤池内设有活性炭颗粒。
本方案的处理池不仅能够对养殖废水进行沉淀、曝气与过滤处理，而且能够根据养殖废水中悬浮颗粒物的具体情况对沉淀池内的流道进行调整，实现在不影响去除水中悬浮颗粒物的效果的前提下，保证水产养殖废水的处理效率。
作为优选，同一隔墙上的两个流道缺口中的一个流道缺口位于沉淀流道的一端，另一个流道缺口位于沉淀流道的另一端。
作为优选，缺口启闭装置还包括设置在隔墙顶面上并与对应的流道缺口相连通的闸板容纳导槽，所述流道缺口闸板位于闸板容纳导槽内。本方案的闸板容纳导槽不仅可以提高流道缺口闸板的稳定性，而且可以提高流道缺口闸板关闭流道缺口的挡水效果。
作为优选，闸板容纳导槽的底面位于流道缺口的底面的下方，流道缺口的底面上设有与闸板容纳导槽相连通的闸板下导槽，所述流道缺口的底面的高度高于流道缺口闸板的底边的高度。本方案的闸板下导槽可以进一步提高流道缺口闸板的稳定性及挡水效果。
作为优选，水平导杆的外侧面上设有第一限位块与第二限位块，所述水平导套位于第一限位块与第二限位块之间。
作为优选，沉淀池呈矩形，所述隔墙的长度方向与沉淀池的长度方向相平行。
作为优选，前过滤池的容积大于后过滤池的容积。
作为优选，曝气头包括上端开口的锥形曝气盘及设置在锥形曝气盘的上端开口上的盖板，所述锥形曝气盘的横截面自下而上逐渐增大，所述盖板上设有若干曝气孔。本方案结构的曝气头有利于提高曝气效果。
本实用新型的有益效果是：不仅能够对养殖废水进行沉淀、曝气处理，而且能够根据养殖废水中悬浮颗粒物的具体情况对沉淀池内的流道进行调整，实现在不影响去除水中悬浮颗粒物的效果的前提下，保证水产养殖废水的处理效率。
