申请日2016.06.23
公开(公告)日2017.02.15
IPC分类号C02F9/10; C02F103/18
摘要
本实用新型公开了一种燃煤电厂废水零排放系统，包括废水预处理系统、废水浓缩处理系统和浓盐水处理系统。废水预处理系统包括依次相连的软化池、絮凝池、澄清器和污泥脱水装置;废水浓缩处理系统包括超滤装置、高压反渗透装置;浓盐水处理系统包括浓盐水雾化装置和蒸发烟道，采用烟道蒸发结晶法将浓缩废水中的盐分和水分分离，结晶体通过除尘器捕集，水蒸气进入脱硫吸收塔凝结利用。本实用新型将废水中的水几乎全部回用至脱硫系统，废水中的污染物一部分通过沉淀、脱水转化为污泥，一部分离子态污染物经蒸发结晶析出，通过除尘器捕集进入干灰，在节水的同时实现废水的零排放。

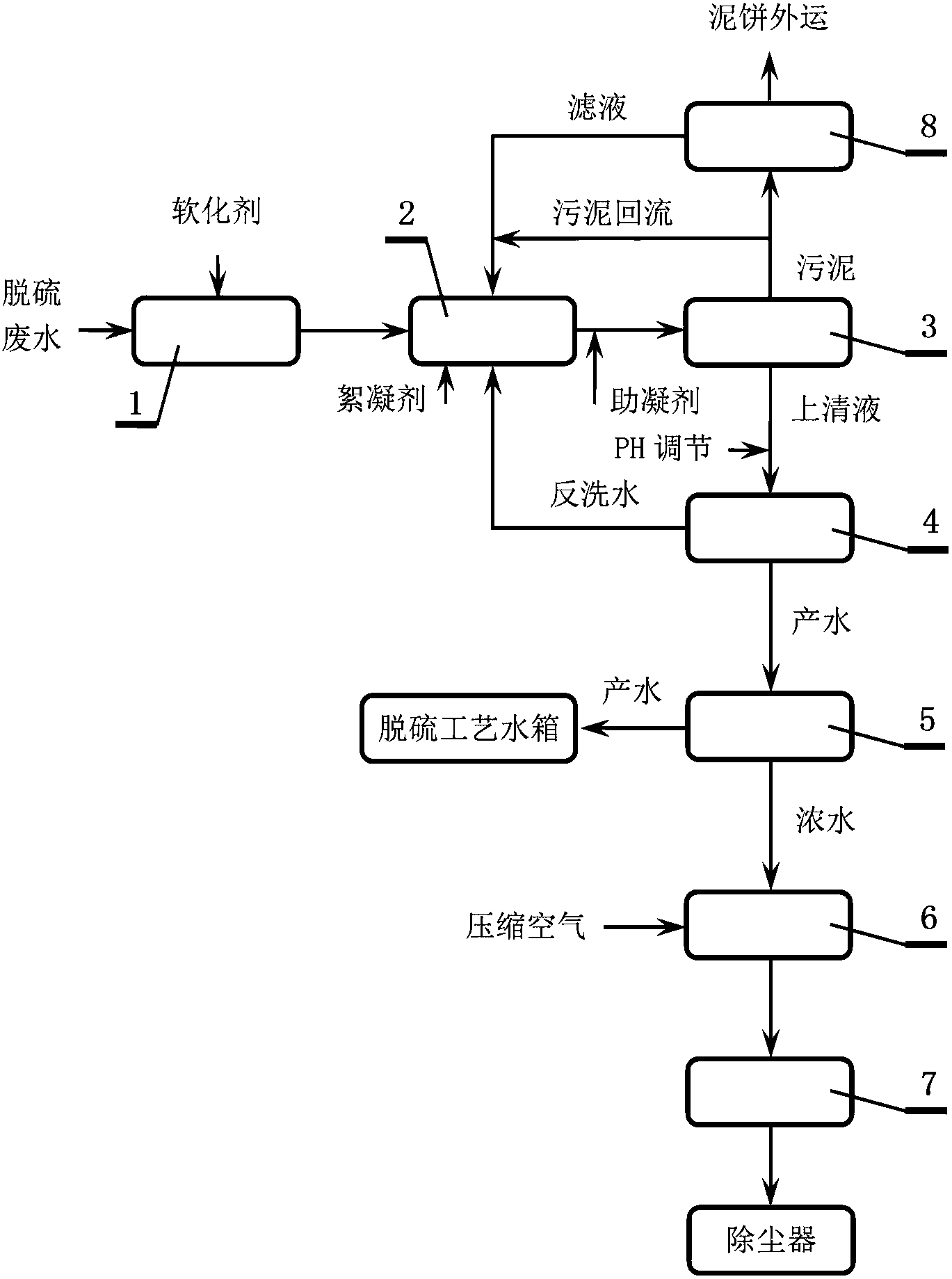

摘要附图
权利要求书
1.一种燃煤电厂废水零排放系统，该燃煤电厂废水零排放系统与燃煤电厂的脱硫系统相连，其特征在于：包括依次相连的废水预处理系统、废水浓缩处理系统和浓盐水处理系统，所述废水预处理系统包括软化池、絮凝池、澄清池和污泥脱水装置，软化池的废水出口连接絮凝池，絮凝池的废水出口连接澄清池，澄清池的污泥出口分别连接污泥脱水装置和絮凝池，污泥脱水装置的滤液出口连接絮凝池;所述废水浓缩处理系统包括超滤装置和高压反渗透装置，澄清池的上清液出口连接超滤装置，超滤装置的产水出口连接高压反渗透装置，超滤装置反洗水出口连接絮凝池，高压反渗透装置产水出口连接脱硫系统的脱硫工艺水箱;所述浓盐水处理系统包括浓盐水雾化装置和烟道，高压反渗透装置的浓水出口连接浓盐水雾化装置，浓盐水雾化装置连接烟道，烟道连接有除尘器。
2.根据权利要求1所述的燃煤电厂废水零排放系统，其特征在于：所述浓盐水雾化装置采用气液两相流喷枪。
说明书
一种燃煤电厂废水零排放系统
技术领域
本实用新型涉及一种燃煤电厂废水零排放系统，属于燃煤电厂废水净化领域。
背景技术
当前，我国废水排放标准的要求日益严格，早在2005年《中国节水技术政策大纲》提出了发展外排废水回用和“零排放”技术要求。2007年《国家环境保护“十一五”规划》明确要求在钢铁、电力、化工、煤炭等重点行业推广废水循环利用、努力实现废水少排放或零排放。《火力发电厂废水治理设计技术规程》DL/T5046-2006也提出了火电厂的脱硫废水处理设施要单独设置，优先考虑处理回用。2015年4月，国务院颁布印发《水污染防治行动计划》“水十条，对水环境保护和治理的原则、目标及任务均提出了具体要求。火电厂是用水大户，也是污水排放大户，火电用水占工业总量的20%，从经济运行和保护环境出发，节约发电用水，提高用水效率，实现废水净化回用已势在必行。
燃煤电厂废水排放要求提高后，为实现脱硫废水的零排放，目前比较热门的工艺有传统“三联箱”预处理加烟道气蒸发结晶，该工艺不足之处为：烟道内喷水量较大，废水较难短时间内蒸发，在高尘环境中，容易造成烟道大量积灰，影响锅炉主系统安全运行。蒸发系统受脱硫废水量波动影响较大，运行稳定性差。
发明内容
为解决上述问题，本实用新型提出了一种燃煤电厂废水零排放系统，将废水预处理后，进行浓缩再烟道蒸发，提高废水零排放系统运行稳定性和锅炉主系统运行安全性。
本实用新型的具体技术方案如下：一种燃煤电厂废水零排放系统，该燃煤电厂废水零排放系统与燃煤电厂的脱硫系统相连，包括依次相连的废水预处理系统、废水浓缩处理系统和浓盐水处理系统，所述废水预处理系统包括软化池、絮凝池、澄清池和污泥脱水装置，软化池的废水出口连接絮凝池，絮凝池的废水出口连接澄清池，澄清池的污泥出口分别连接污泥脱水装置和絮凝池，污泥脱水装置的滤液出口连接絮凝池;所述废水浓缩处理系统包括超滤装置和高压反渗透装置，澄清池的上清液出口连接超滤装置，超滤装置的产水出口连接高压反渗透装置，超滤装置反洗水出口连接絮凝池，高压反渗透装置产水出口连接脱硫系统的脱硫工艺水箱;所述浓盐水处理系统包括浓盐水雾化装置和烟道，高压反渗透装置的浓水出口连接浓盐水雾化装置，浓盐水雾化装置连接烟道，烟道连接有除尘器。
脱硫废水先经过废水预处理系统，预处理系统中添加的药剂为软化剂、絮凝剂和助凝剂，采用物化法去除脱硫废水中大部分结垢离子、重金属、胶体悬浮物等，沉淀后的上清液进行 PH调节后输出给废水浓缩处理系统，废水浓缩处理系统采用超滤加高压反渗透双膜法处理工艺，去除上清液中污染物离子，产水回用至脱硫系统，浓水输出到浓盐水处理系统，浓盐水处理系统采用烟道蒸发结晶工艺将浓缩废水中的盐分和水分在烟道内分离，然后依次进入除尘器和脱硫吸收塔，结晶体被除尘器捕集，水蒸气进入脱硫吸收塔凝结利用。废水预处理系统去除水中硬度，防止膜浓缩系统结垢，PH调节后降低高PH值对浓缩系统膜寿命影响;废水浓缩系统减少后续浓盐水处理系统蒸发量，减少烟道内喷水量，在相同蒸发环境下，降低了烟尘与废水接触几率，加快废水在烟道内蒸发速度，减少烟道积灰;废水浓缩系统通过控制浓水排放量，使浓盐水处理系统稳定运行，提高脱硫废水零排放系统稳定安全运行。
作为本实用新型的进一步限定，浓盐水雾化装置采用气液两相流喷枪。将气液两相流喷枪伸入空预器后除尘器前的烟道中，经气液两相流喷枪雾化后的浓盐水进入烟道，通过烟道中的热量将其蒸发，使浓缩废水中的盐分和水分分离。使用气液两相流喷枪进行雾化，雾化水粒径小而且均匀，加快蒸发速度。
本实用新型的有益效果：与现有技术相比，采用废水浓缩系统减少了后续蒸发结晶水量，减少烟道积灰，提高整个脱硫废水零排放系统运行稳定性和安全性。本实用新型将脱硫废水经过三级处理后，废水中的水分几乎全部回收重返脱硫系统，同时将废水中的离子态污染物转换为颗粒态，通过除尘器捕集，进入干灰，在节水的同时实现废水的零排放。
