申请日2016.06.23
公开(公告)日2017.01.18
IPC分类号C02F9/04
摘要
本实用新型公开了一种雨污水循环处理装置，包括依次通过管道分离式连接的一次沉淀池和二次沉淀池，雨污水依次经过一次沉淀池和二次沉淀池的沉淀后，进入第一过滤箱，第一过滤箱的出水口端连接有第二过滤箱，第二过滤箱的出水口端连接有回水箱，回水箱的出水口端连接有储水箱，当水质检测机构检测到回水箱内的水质达标时，打开出水阀，使回水箱内的水流至储水箱内。本实用新型将雨污水先沉淀去除大颗粒杂质，再经过二级过滤，过滤效果好，通过所设的回水管，可使污水回流至进水箱内，使其重复过滤，从而达到预期效果。本实用新型为上下结构设计，占地面积小，结构简单，使用、安装方便，污水处理效果好、环保节能。

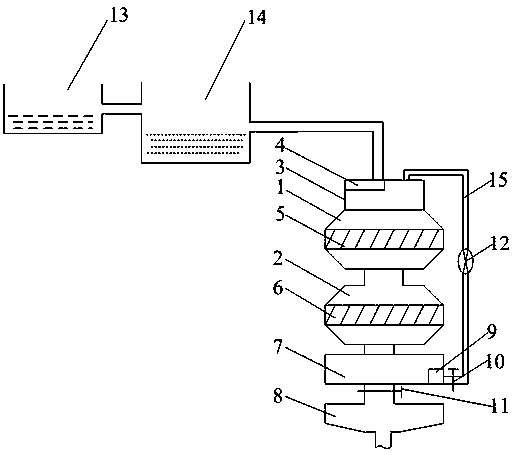

摘要附图
权利要求书
1.一种雨污水循环处理装置，其特征在于：包括依次通过管道分离式连接的一次沉淀池和二次沉淀池，雨污水依次经过一次沉淀池和二次沉淀池的沉淀后，进入第一过滤箱，第一过滤箱的入水口端设置有进水箱，进水箱内设置有PH值自动调节加药盒，第一过滤箱的出水口端连接有第二过滤箱，第一过滤箱内设置有第一过滤层，第二过滤箱内设置有第二过滤层;
第二过滤箱的出水口端连接有回水箱，回水箱内设置有水质检测机构，回水箱与进水箱之间连接设置有一个回水管，回水管上连接有抽水泵，回水箱与回水管连接处设置有回水阀;回水箱的出水口端连接有储水箱，回水箱与储水箱的连接处设置有出水阀;
回水阀及出水阀的开关受水质检测机构的控制，当水质检测机构检测到回水箱内的水质达标时，打开出水阀，使回水箱内的水流至储水箱内;当水质检测机构检测到回水箱内的水质不达标时，打开回水阀和抽水泵，使回水箱内的水经过回水管流至进水箱内，再依次经过第一过滤箱和第二过滤箱，返回到回水箱内，水质检测机构再次检测回水箱内的水质是否达标。
2.根据权利要求1所述的雨污水循环处理装置，其特征在于：第一过滤层包括依次自上到下设置的砂砾过滤层、和活性炭固定床吸附过滤层。
3.根据权利要求1所述的雨污水循环处理装置，其特征在于：第二过滤层包括依次自上到下设置的、阳离子树脂交换过滤层和臭氧消毒过滤层。
说明书
一种雨污水循环处理装置
技术领域
本实用新型涉及污水环保技术领域，具体的说是一种雨污水循环处理装置。
背景技术
对于工用和民用污水的处理，一种传统的处理工艺是：将排出的污水通过沉淀池、平流池、过滤装置、浓缩池、泥水分离装置等来完成污水处理的全过程，其中沉淀池是将污水在池中自然沉淀，使污水中的污物沉淀在池中底部，从而便于收集，但这种工艺设备占地面积大，建设费用高，设备投资大，运行成本高，对于一般的中小企业很难采用该方法进行排污处理，有一定的局限性。
实用新型内容
本实用新型所要解决的技术问题是，针对以上现有技术的缺点，提出一种结构简单，使用、安装方便、操作简单，污水处理效果好、环保节能的雨污水循环处理装置。
为了解决上述技术问题，本实用新型的技术方案是通过以下方式实现的：
一种雨污水循环处理装置，包括依次通过管道分离式连接的一次沉淀池和二次沉淀池，雨污水依次经过一次沉淀池和二次沉淀池的沉淀后，进入第一过滤箱，第一过滤箱的入水口端设置有进水箱，进水箱内设置有PH值自动调节加药盒，第一过滤箱的出水口端连接有第二过滤箱，第一过滤箱内设置有第一过滤层，第二过滤箱内设置有第二过滤层;第二过滤箱的出水口端连接有回水箱，回水箱内设置有水质检测机构，回水箱与进水箱之间连接设置有一个回水管，回水管上连接有抽水泵，回水箱与回水管连接处设置有回水阀;回水箱的出水口端连接有储水箱，回水箱与储水箱的连接处设置有出水阀;回水阀及出水阀的开关受水质检测机构的控制。
雨污水不容易收集，只能使其汇聚到地面低洼处，再从低洼地势处将雨污水收入处理污水的装置中，这个过程中，会使得雨水中掺杂很多来自地面上的大颗粒杂质，比如地面土壤，雨水与其形成淤泥杂质，所以在对这样的雨污水进行过滤净化处理前，需要去除淤泥杂质，淤泥在经过长时间的静置后，能够自然沉积下来，不需要额外的吸污装置，所以本实用新型中处理雨污水的第一步就是先在沉淀池中使其自然沉淀，并且设置二级沉淀池。
当水质检测机构检测到回水箱内的水质达标时，打开出水阀，使回水箱内的水流至储水箱内;当水质检测机构检测到回水箱内的水质不达标时，打开回水阀和抽水泵，使回水箱内的水经过回水管流至进水箱内，再依次经过第一过滤箱和第二过滤箱，返回到回水箱内，水质检测机构再次检测回水箱内的水质是否达标。
当返回到回水箱内的水质还不达标时，回水阀及抽水泵被再次启动，经过滤的水再次被抽回到进水箱内，再次经过第一、第二过滤箱进行过滤，直至水质检测机构检测到回水箱内的水质达标后，回水阀及抽水泵不会被启动，而出水阀被打开，回水箱内达标的水被释放到储水箱内。
进入进水箱的污水PH值一般为碱性或酸性，将待处理的污水调节为中性后再进行下一步的过滤净化很有必要，可以尽量减少对后续过滤层的腐蚀破坏，故再进水箱内设置PH值自动调节加药盒，PH值自动调节加药盒能够自动检测进水箱内污水的PH值，自动释放PH值调节剂，用来调节污水的PH值，使其达到中性值。
第一过滤层包括依次自上到下设置的砂砾过滤层、和活性炭固定床吸附过滤层。
优选地，所述第一过滤层可拆卸式设置于第一过滤箱内，因为过滤层在本装置中属于易耗品，需要经常更换和维修，可拆卸式设计就是为了便于更换。
第二过滤层包括依次自上到下设置的、阳离子树脂交换过滤层和臭氧消毒过滤层。
优选地，所述第二过滤层可拆卸式设置于第一过滤箱内，因为过滤层在本装置中属于易耗品，需要经常更换和维修，可拆卸式设计就是为了便于更换。
本实用新型的有益效果是：
本实用新型将雨污水先沉淀去除大颗粒杂质，再经过二级过滤，过滤效果好，通过所设的回水管，可使污水回流至进水箱内，使其重复过滤，从而达到预期效果。本实用新型为上下结构设计，占地面积小，结构简单，使用、安装方便，污水处理效果好、环保节能。
