申请日2016.06.23
公开(公告)日2017.01.18
IPC分类号C02F3/32
摘要
本实用新型公开一种漂浮式水处理结构，包括陶粒砼浮床、设于所述陶粒砼浮床下表面的多个挂钩、及挂设于所述挂钩上的植物纤维挂膜;其中，所述陶粒砼浮床上设置有多个竖直设置的通孔。本实用新型一方面在漂浮于水体上的陶粒砼浮床上设置用于栽种绿色植物的通孔，通过绿色植物降低水体中氮磷含量并提高水体的溶氧量，通过陶粒砼浮床吸附水体中微生物，另一方面在陶粒砼浮床下表面设置挂钩以挂设植物纤维挂膜，通过植物纤维挂膜吸附水体中悬浮颗粒物和繁殖清洁水体的微生物，提高了水体处理效率，并降低了水体处理的成本。

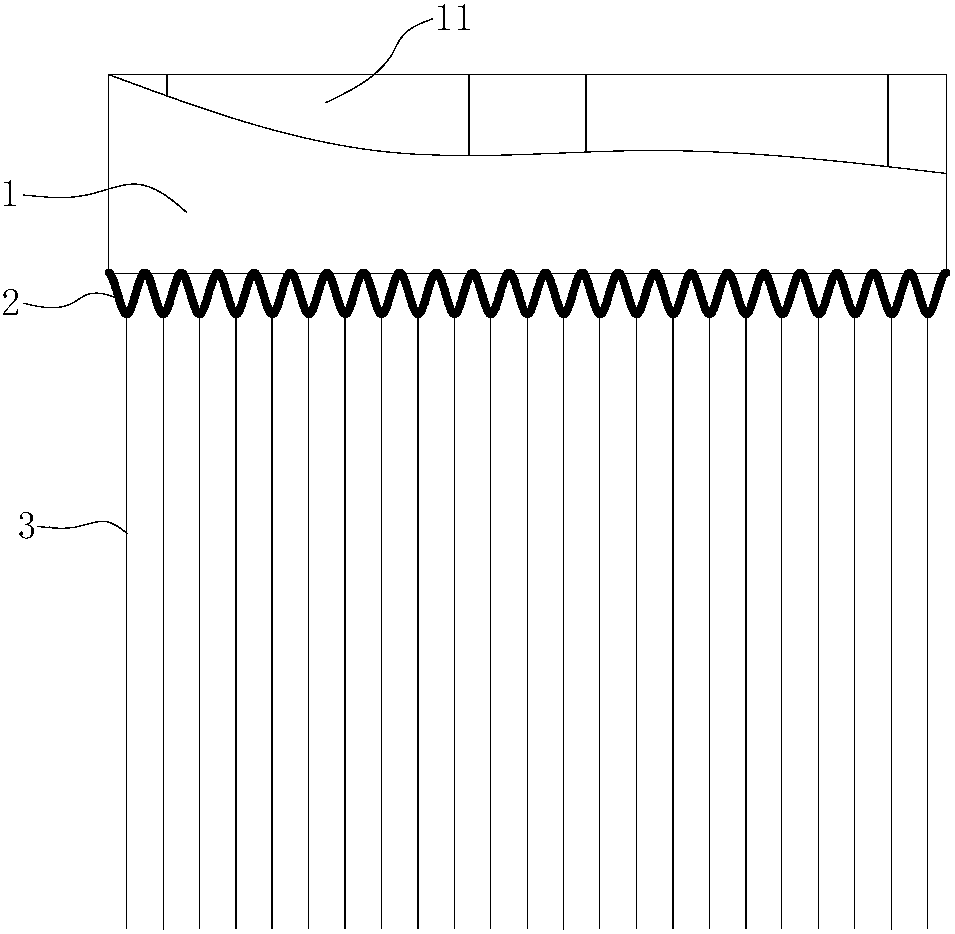

摘要附图
权利要求书
1.一种漂浮式水处理结构，其特征在于，包括陶粒砼浮床、设于所述陶粒砼浮床下表面的多个挂钩、及挂设于所述挂钩上的植物纤维挂膜;其中，所述陶粒砼浮床上设置有多个竖直设置的通孔。
2.根据权利要求1所述的漂浮式水处理结构，其特征在于，多个所述挂钩均平行布置且沿所述陶粒砼浮床长度方向均匀排列。
3.根据权利要求2所述的漂浮式水处理结构，其特征在于，多个所述挂钩为波纹形或直线形。
4.根据权利要求3所述的漂浮式水处理结构，其特征在于，所述挂钩为波纹形，且每个所述挂钩的波谷位置均一一对应挂设有所述植物纤维挂膜。
5.根据权利要求1～4任一所述的漂浮式水处理结构，其特征在于，相邻两个所述植物纤维挂膜之间的间距为2～10cm。
6.根据权利要求1～4任一所述的漂浮式水处理结构，其特征在于，每个所述植物纤维挂膜的长度为50～300cm。
7.根据权利要求1～4任一所述的漂浮式水处理结构，其特征在于，所述挂钩为不锈钢材质。
说明书
漂浮式水处理结构
技术领域
本实用新型涉及水处理技术，尤其是涉及一种漂浮式水处理结构。
背景技术
进入21世纪，人们已经日益认识到以环境污染为代价的经济发展对人类的生存产生了极大的威胁，人们也不断的意识到了环保的重要性，对于已经污染的河流、湖泊等水体处理也提上了日程。但是，现有的水体处理方式需要大量的人力、物力及资金支出，导致对现有水体处理进程缓慢。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种漂浮式水处理结构，解决现有技术中水体处理支出大导致处理进程缓慢的技术问题。
为达到上述技术目的，本实用新型的技术方案提供一种漂浮式水处理结构，包括陶粒砼浮床、设于所述陶粒砼浮床下表面的多个挂钩、及挂设于所述挂钩上的植物纤维挂膜;其中，所述陶粒砼浮床上设置有多个竖直设置的通孔。
优选的，多个所述挂钩均平行布置且沿所述陶粒砼浮床长度方向均匀排列。
优选的，多个所述挂钩为波纹形或直线形。
优选的，所述挂钩为波纹形，每个所述挂钩的波谷位置均一一对应挂设有所述植物纤维挂膜。
优选的，相邻两个所述植物纤维挂膜之间的间距为2～10cm。
优选的，每个所述植物纤维挂膜的长度均为50～300cm。
优选的，所述挂钩为不锈钢材质。
与现有技术相比，本实用新型一方面在漂浮于水体上的陶粒砼浮床上设置用于栽种绿色植物的通孔，通过绿色植物降低水体中氮磷含量并提高水体的溶氧量，通过陶粒砼浮床吸附水体中微生物，另一方面在陶粒砼浮床下表面设置挂钩以挂设植物纤维挂膜，通过植物纤维挂膜吸附水体中悬浮颗粒物，其提高了水体处理效率，并降低了水体处理的成本。
