申请日2016.06.23
公开(公告)日2017.01.18
IPC分类号E04D13/04; E03F1/00
摘要
本实用新型公开了一种污水收集处理装置，包括设置于屋面溢流雨水系统中的溢流雨水斗、与溢流雨水斗连接的处理装置;本实用新型将溢流雨水斗与处理装置整合为一个系统，集排水与净化处理为一体，结构合理简单、生产成本低、安装方便，经处理的污水先储存在检测室中，通过水质检测仪实时检测这些水是否达标，如果这些水未达标，关闭电磁阀，通过循环水泵再次将污水抽入过滤室，致使过滤后的水达标可排出。

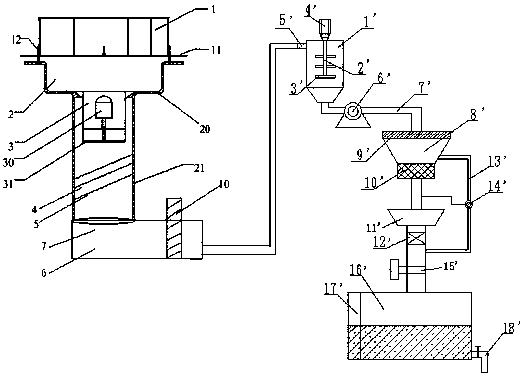

摘要附图
权利要求书
1.一种污水收集处理装置，其特征在于：包括设置于屋面溢流雨水系统中的溢流雨水斗、与溢流雨水斗连接的处理装置;
所述溢流雨水斗包括导流罩、溢流雨水斗座和密封芯，所述导流罩可拆卸式安装于溢流雨水斗座的进水口端;溢流雨水斗座，整体呈漏斗状，包括用于安装导流罩的底座以及设置于底座下端的连接短管，密封芯可拆卸式设置于连接短管与底座的接口处;所述密封芯包括配重块、密封垫及连接二者的机构，该机构使配重块与密封垫实现反向相对运动，密封垫密封贴合于密封芯的下端，密封垫的外径等于密封芯的外径;连接短管内位于密封芯的下方倾斜设置有物理过滤网和化学过滤网，连接短管底端连接有出水管，连接短管底端与出水管连接处设置有过滤袋，出水管的出水端连接至处理装置，连接处设置有电磁阀，出水管的出水端设置有栅格;
所述处理装置包括搅拌室，搅拌室中活动设置有一个搅拌轴，搅拌轴上整体成型有多个搅拌桨，搅拌轴与电机的输出轴连接，搅拌室外侧壁上固定连接一个污水进口，溢流雨水斗的出水管连接至该污水进口，搅拌室的出口端与高压水泵连接;高压水泵的出口端通过通道连接至过滤室，过滤室的入口端设置有过滤网，过滤室的出口端设置有活性炭，过滤室的出口端穿过活性炭，通过通道依次连接有检测室、水质检测仪和水箱;水箱的入口处设置有电磁阀，水箱的外侧壁上设置有液位显示器，水箱的底部连接有一个出水阀;过滤室的侧壁上连接水管，水管上设置有循环水泵，循环水泵的出水口连接至水质检测仪。
2.根据权利要求1所述的一种污水收集处理装置，其特征在于：所述高压水泵和循环水泵均为真空水泵。
3.根据权利要求1所述的一种污水收集处理装置，其特征在于：所述过滤室呈斗状。
说明书
一种污水收集处理装置
技术领域
本实用新型涉及污水处理领域，特别涉及一种污水收集处理装置。
背景技术
雨水是自然界的水源之一，现有技术及日常生活中对于雨水没有被充分回收利用，造成水资源的大量浪费;现有的雨水过滤器都是将雨水收集起来后，统一由处理设备进出过滤和净化处理，成本高昂，无法在生活中得到普及使用。溢流雨水斗是屋面雨水排水系统的重要组成部分，它的任务是及时排除降落在建筑物屋面的雨水、雪水。
雨水作为一种大自然赋予的水资源，将其收集后进行处理和净化后加以利用，可以解决一部分水资源短缺的问题。
实用新型内容
本实用新型的目的就在于提供一种污水收集处理装置，对雨水进行处理后再利用，循环处理，确保污水处理后的质量。
为了解决上述问题，本实用新型提供了一种技术方案：
一种污水收集处理装置，包括设置于屋面溢流雨水系统中的溢流雨水斗、与溢流雨水斗连接的处理装置;
所述溢流雨水斗包括导流罩、溢流雨水斗座和密封芯，所述导流罩可拆卸式安装于溢流雨水斗座的进水口端;溢流雨水斗座，整体呈漏斗状，包括用于安装导流罩的底座以及设置于底座下端的连接短管，密封芯可拆卸式设置于连接短管与底座的接口处;所述密封芯包括配重块、密封垫及连接二者的机构，该机构使配重块与密封垫实现反向相对运动，密封垫密封贴合于密封芯的下端，密封垫的外径等于密封芯的外径;连接短管内位于密封芯的下方倾斜设置有物理过滤网和化学过滤网，连接短管底端连接有出水管，连接短管底端与出水管连接处设置有过滤袋，出水管的出水端连接至处理装置，连接处设置有电磁阀，出水管的出水端设置有栅格;
所述处理装置包括搅拌室，搅拌室中活动设置有一个搅拌轴，搅拌轴上整体成型有多个搅拌桨，搅拌轴与电机的输出轴连接，搅拌室外侧壁上固定连接一个污水进口，溢流雨水斗的出水管连接至该污水进口，搅拌室的出口端与高压水泵连接;高压水泵的出口端通过通道连接至过滤室，过滤室的入口端设置有过滤网，过滤室的出口端设置有活性炭，过滤室的出口端穿过活性炭，通过通道依次连接有检测室、水质检测仪和水箱;水箱的入口处设置有电磁阀，水箱的外侧壁上设置有液位显示器，水箱的底部连接有一个出水阀;过滤室的侧壁上连接水管，水管上设置有循环水泵，循环水泵的出水口连接至水质检测仪。
优选地，所述高压水泵和循环水泵均为真空水泵。
进一步地，所述过滤室呈斗状。
本实用新型的有益效果：
本实用新型将溢流雨水斗与处理装置整合为一个系统，集排水与净化处理为一体，结构合理简单、生产成本低、安装方便，经处理的污水先储存在检测室中，通过水质检测仪实时检测这些水是否达标，如果这些水未达标，关闭电磁阀，通过循环水泵再次将污水抽入过滤室，致使过滤后的水达标可排出。
