申请日2016.06.16
公开(公告)日2016.10.19
IPC分类号C02F9/10
摘要

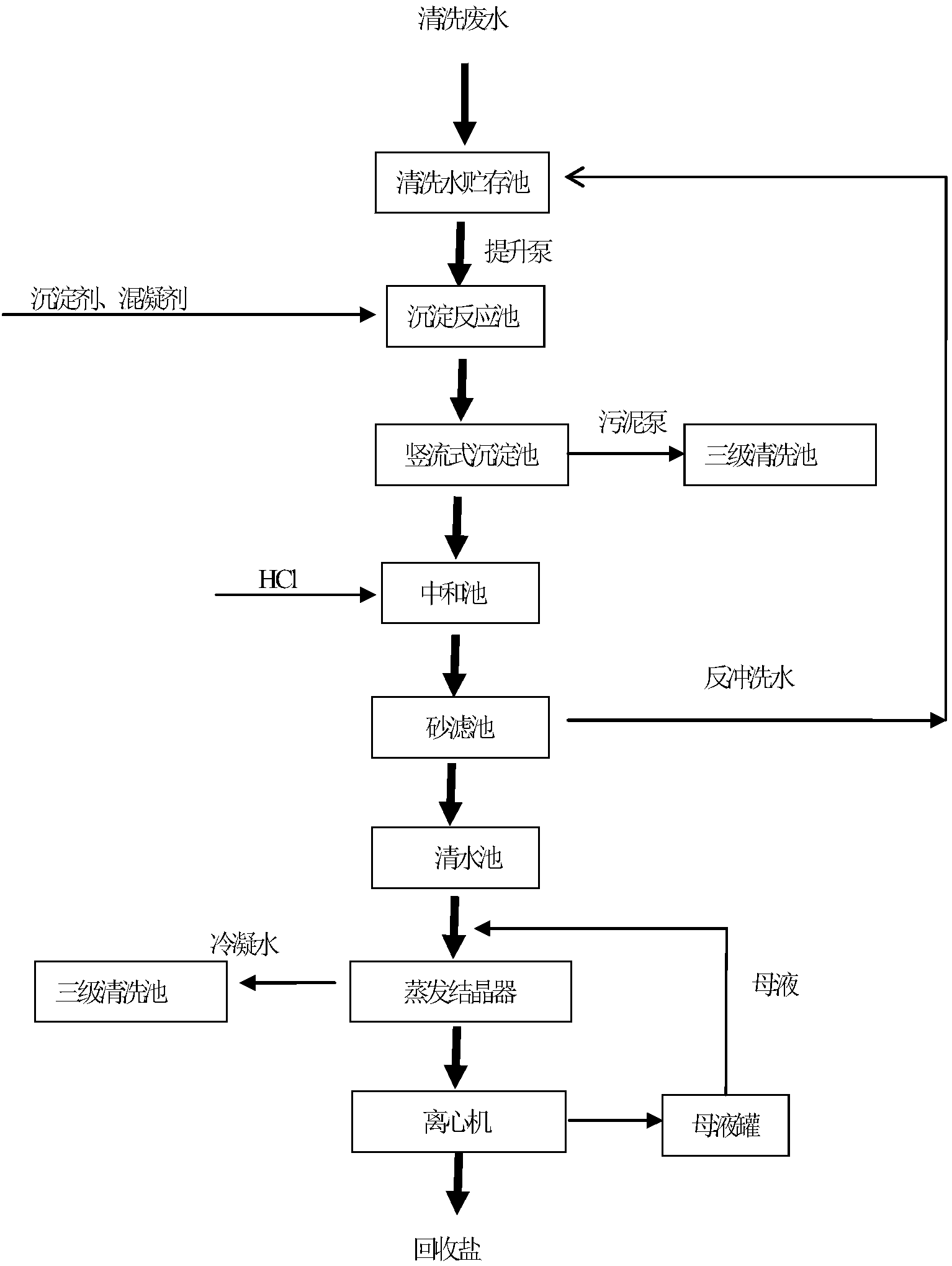

本发明涉及一种垃圾焚烧飞灰的清洗废水处理方法，其利用清洗水贮存池贮存清洗废水，并通过提升泵给入沉淀反应池;沉淀反应池投加沉淀剂、混凝剂，含沉淀物的清洗废水流入竖流式沉淀池进行固液分离;在竖流式沉淀池内，沉淀物沉积到池底形成污泥，通过污泥泵排至飞灰清洗系统的三级清洗池，上清液流出至中和池;中和池内投加酸;中和池内的废水通过提升泵给入砂滤池，砂滤池装填过滤器，过滤水中的悬浮物;过滤后的废水进入清水池储存，并由提升泵给入蒸发结晶器;蒸发结晶器产生的冷凝水送入飞灰清洗系统的三级清洗池，结晶体给入离心机;离心分离结晶体，离心母液回到蒸发器继续蒸发结晶，结晶的盐分露天干燥或由干燥器烘干。
权利要求书
1.一种垃圾焚烧飞灰的清洗废水处理方法，其特征在于：利用清洗水贮存池贮存飞灰清洗产生的清洗废水，并通过提升泵给入沉淀反应池;沉淀反应池投加沉淀剂、混凝剂，废水中的重金属离子和钙离子反应后形成不溶于水的沉淀物，含沉淀物的清洗废水流入竖流式沉淀池进行固液分离;在竖流式沉淀池内，沉淀物沉积到池底形成污泥，通过污泥泵排至飞灰清洗系统的三级清洗池，上清液流出至中和池;中和池内投加酸，酸与废水中的碱反应;中和池内的废水通过提升泵给入砂滤池，砂滤池装填过滤器，过滤水中的悬浮物;过滤后的废水进入清水池储存，并由提升泵给入蒸发结晶器;蒸发结晶器产生的冷凝水送入飞灰清洗系统的三级清洗池，结晶体给入离心机;离心分离结晶体，离心母液回到蒸发器继续蒸发结晶，结晶的盐分露天干燥或由干燥器烘干。
2.根据权利要求1所述的一种垃圾焚烧飞灰的清洗废水处理方法，其特征在于：沉淀剂包括Na2S、FeSO4，在不同的药剂槽内配制，然后通过药剂泵给入沉淀反应池;沉淀反应池内设置有搅拌器。
3.根据权利要求1所述的一种垃圾焚烧飞灰的清洗废水处理方法，其特征在于：砂滤池定期反冲洗，清除过滤介质截留的悬浮物;反冲洗废水回流到清洗水贮存池。
4.根据权利要求1或2或3所述的一种垃圾焚烧飞灰的清洗废水处理方法，其特征在于：所述的飞灰清洗系统包括清洗池、清洗水贮存池、板框压滤机、飞灰贮存库以及氨气吸收塔;清洗池包括一级清洗池、二级清洗池和三级清洗池;一级清洗池连接输灰系统、将清洗废水送入清洗水贮存池的通道，以及通入二级清洗池的污泥通道;二级清洗池设置供上清液依自重流入一级清洗池的流通管道，以及通入三级清洗池的污泥通道;三级清洗池设置供上清液依自重流入二级清洗池的流通管道，以及连接板框压滤机的污泥通道;板框压滤机设置供滤液流入一级清洗池的流通管道。
5.根据权利要求4所述的一种垃圾焚烧飞灰的清洗废水处理方法，其特征在于：三级清洗池接入冷凝水的量、从三级清洗池流入二级清洗池的上清液的量、从二级清洗池流入一级清洗池的上清液的量和从一级清洗池排至清洗水贮存池的上清液的量相等，并等于从一级清洗池进入二级清洗池的污泥含水量的2/3;三级清洗池接入自来水的量与板框压滤机排至飞灰贮存库的污泥含水量相等。
说明书
一种垃圾焚烧飞灰的清洗废水处理方法
技术领域
本发明涉及一种垃圾处理技术，尤其是涉及一种垃圾焚烧飞灰的清洗废水处理方法。
背景技术
垃圾焚烧飞灰属于危险废物，在进入环境中之前必须要经过无害化处置;目前，一种较佳的无害化处置方式采是用水泥窑专烧危险废物。垃圾焚烧飞灰中的主要成分为氧化钙、氧化硅、氧化铝等，可作为水泥的有效原料;但是飞灰中的氯离子含量过高，高氯会对水泥窑造成损坏并影响水泥质量;因此，垃圾焚烧飞灰水泥窑协同处置之前必须降低垃圾焚烧飞灰中的氯离子含量，以不影响水泥窑的生产过程及水泥质量;为此，会对焚烧飞灰清洗，再对清洗废水进行处理，以确保废水完全循环利用。
发明内容
本发明主要目的是提供一种焚烧飞灰的清洗废水处理方法，其可有效降低焚烧飞灰的清洗废水中的杂质含量。
本发明的上述技术问题主要是通过下述技术方案得以解决的：一种垃圾焚烧飞灰的清洗废水处理方法，其特征在于：利用清洗水贮存池贮存飞灰清洗产生的清洗废水，并通过提升泵给入沉淀反应池;沉淀反应池投加沉淀剂、混凝剂，废水中的重金属离子和钙离子反应后形成不溶于水的沉淀物，含沉淀物的清洗废水流入竖流式沉淀池进行固液分离;在竖流式沉淀池内，沉淀物沉积到池底形成污泥，通过污泥泵排至飞灰清洗系统的三级清洗池，上清液流出至中和池;中和池内投加酸，酸与废水中的碱反应;中和池内的废水通过提升泵给入砂滤池，砂滤池装填过滤器，过滤水中的悬浮物;过滤后的废水进入清水池储存，并由提升泵给入蒸发结晶器;蒸发结晶器产生的冷凝水送入飞灰清洗系统的三级清洗池，结晶体给入离心机;离心分离结晶体，离心母液回到蒸发器继续蒸发结晶，结晶的盐分露天干燥或由干燥器烘干。这种方法，可有效降低焚烧飞灰的清洗废水中的杂质含量，最后通过蒸发结晶回收其中的工业盐和冷凝水，确保废水完全循环利用。
作为优选，沉淀剂包括Na2S、FeSO4，在不同的药剂槽内配制，然后通过药剂泵给入沉淀反应池;沉淀反应池内设置有搅拌器。通过投加Na2S、FeSO4等沉淀药剂与废水中的重金属离子和钙离子反应，使其形成不溶于水的沉淀物;池内设置有搅拌器，确保药剂与水充分混合反应。
作为优选，砂滤池定期反冲洗，清除过滤介质截留的悬浮物;反冲洗废水回流到清洗水贮存池。砂滤池运行一定周期后，定期反冲洗，清除过滤介质截留的悬浮物并确保运行期间的过滤效果。
作为优选，所述的飞灰清洗系统包括清洗池、清洗水贮存池、板框压滤机、飞灰贮存库以及氨气吸收塔;清洗池包括一级清洗池、二级清洗池和三级清洗池;一级清洗池连接输灰系统、将清洗废水送入清洗水贮存池的通道，以及通入二级清洗池的污泥通道;二级清洗池设置供上清液依自重流入一级清洗池的流通管道，以及通入三级清洗池的污泥通道;三级清洗池设置供上清液依自重流入二级清洗池的流通管道，以及连接板框压滤机的污泥通道;板框压滤机设置供滤液流入一级清洗池的流通管道。这种方案，三级清洗池、二级清洗池和一级清洗池构成三级逆流清洗池，最大程度降低清洗用水量，完全循环利用清洗水;清洗自动化程度较高，并避免生产过程二次污染。
作为优选，三级清洗池接入冷凝水的量、从三级清洗池流入二级清洗池的上清液的量、从二级清洗池流入一级清洗池的上清液的量和从一级清洗池排至清洗水贮存池的上清液的量相等，并等于从一级清洗池进入二级清洗池的污泥含水量的2/3;三级清洗池接入自来水的量与板框压滤机排至飞灰贮存库的污泥含水量相等。有效地控制垃圾焚烧飞灰清洗系统内的水平衡，循环利用清洗水，提高清洗效率，并最大程度降低清洗用水量。
因此，本发明可有效降低焚烧飞灰的清洗废水中的杂质含量，并通过蒸发结晶回收其中的工业盐和冷凝水，确保废水完全循环利用。
