申请日2016.08.29
公开(公告)日2016.11.23
IPC分类号C02F9/14
摘要
本发明公开了一种含硫制药污水的处理系统及处理方法，处理系统包括依次连接的预曝气调节池、曝气生物滤池、中间水池、气浮、光催化氧化装置，及反冲洗装置和回流装置;反冲洗装置包括反冲洗泵、反冲洗进水管、反冲洗出水管;回流装置包括第一回流进水管、第一回流出水管及第一回流泵;该方法为氧化处理、生化处理、分离处理及光催化氧化处理，生化处理后进行回流处理。本发明一方面通过预曝气调节池将污水中硫成分氧化为单质硫，降低污水的毒性，另一方通过反冲洗装置及回流装置将曝气生物滤池驯化的具有高耐受毒性的微生物回流至预曝气调节池内，从而增加预曝气调节池内微生物的耐毒性，进而保证了后续生化反应的正常进行。

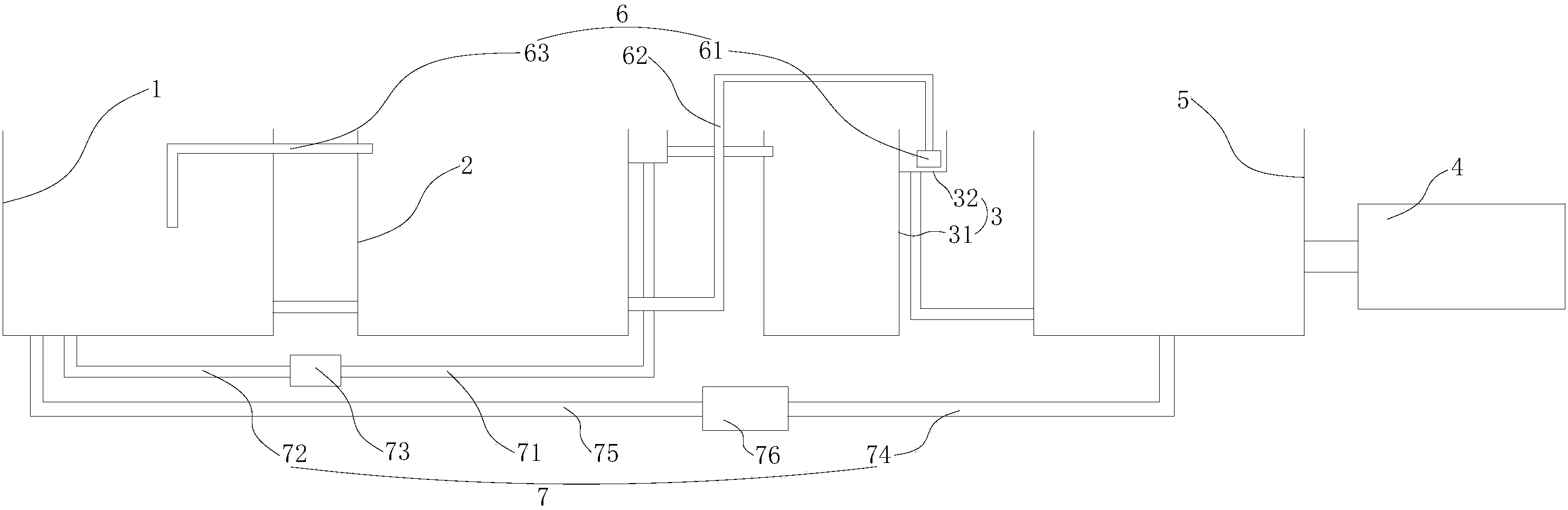

摘要附图
权利要求书
1.一种含硫制药污水的处理系统，其特征在于，包括预曝气调节池、曝气生物滤池、中间水池、气浮、光催化氧化装置、反冲洗装置及回流装置，所述曝气生物滤池的污水进水端与所述预曝气调节池连接、污水出水端与中间水池连接，所述气浮的进水端与所述中间水池连接、出水端与所述光催化氧化装置连接;所述反冲洗装置包括反冲洗泵、反冲洗进水管、反冲洗出水管，所述反冲洗进水管一端与设于中间水池的反冲洗泵连接、另一端与所述曝气生物滤池的反冲洗进水端连接，所述反冲洗出水管一端与所述曝气生物滤池的反冲洗出水端连接、另一端与所述预曝气调节池连接;所述回流装置包括与所述曝气生物滤池的污水出水端连接的第一回流进水管、与所述预曝气调节池连接的第一回流出水管及连接所述第一回流进水管和第一回流出水管的第一回流泵。
2.根据权利要求1所述的含硫制药污水的处理系统，其特征在于，所述中间水池包括中间水池本体及与所述中间水池本体顶端连通的溢流堰，所述反冲洗泵设于所述溢流堰内。
3.根据权利要求2所述的含硫制药污水的处理系统，其特征在于，所述气浮的进水端与所述溢流堰连接。
4.根据权利要求3所述的含硫制药污水的处理系统，其特征在于，所述回流装置包括与所述气浮连接的第一回流进水管、与所述预曝气调节池连接的第二回流出水管及连接所述第二回流进水管和第二回流出水管的第二回流泵。
5.根据权利要求1～4任一所述的含硫制药污水的处理系统，其特征在于，所述光催化氧化装置包括自冲洗过滤器和光催化氧化反应器，所述自冲洗过滤器的进水端与所述气浮连接，所述光催化氧化反应器包括与所述自冲洗过滤器出水端连接的筒状反应器本体、与所述反应器本体连接的氧化剂投掷机构、沿所述反应器本体长度方向布置于所述反应器本体内的灯管、及设于所述反应器本体内壁的超声波发生机构。
6.根据权利要求5所述的含硫制药污水的处理系统，其特征在于，所述自冲洗过滤器和所述光催化氧化反应器通过一三通阀连接，所述三通阀一出水端口与一循环管道连接，所述循环管道与所述自冲洗过滤器的进水端连接。
7.根据权利要求6所述的含硫制药污水的处理系统，其特征在于，所述反应器本体包括沿污水运动方向依次设置的第一分段和第二分段，所述氧化剂投掷机构连接于所述第一分段，所述超声波发生机构包括分别布置于所述第一分段和第二分段内的第一超声波发生机构和第二超声波发生机构;所述灯管同轴内置于所述第二分段。
8.一种含硫制药污水的处理方法，其特征在于，包括如下步骤：
(1)通过预曝气调节池将含硫制药污水中的含硫成分氧化为不溶于水的硫磺;
(2)通过曝气生物滤池过滤步骤(1)中硫磺，对含硫成分进行二次氧化并对污水进行生化处理，同时周期性将上述生化处理后的污水对曝气生物滤池进行反冲洗，使曝气生物滤池内的微生物回流至预曝气调节池内;
(3)通过气浮将步骤(2)处理后的污水的固体悬浮物分离;
(4)对步骤(3)处理后的污水进行光催化氧化处理。
9.根据权利要求8所述的含硫制药污水的处理方法，其特征在于，所述步骤(2)还包括将生化处理后的污水通过回流装置回流至预曝气调节池内。
10.根据权利要求8所述的含硫制药污水的处理方法，其特征在于，所述步骤(3)还包括将分离固体悬浮物后的污水回流至预曝气调节池内。
说明书
一种含硫制药污水的处理系统及处理方法
技术领域
本发明涉及含硫制药污水处理技术，尤其是涉及一种含硫制药污水的处理系统及处理方法。
背景技术
含硫制药污水由于含有硫成分，使污水具有毒性、色度。而现有的制药污水较好的处理方法即为活性污泥法，但是当采用活性污泥法处理含硫制药污水时，其硫成分可以杀掉活性污泥中的微生物，使普通活性污泥法中的生化反应不能正常进行或生化反向效率低下。
有鉴于此，提供一种高效率处理含硫制药污水的生化处理方法是现阶段亟待解决的问题。
发明内容
本发明的目的在于克服上述技术不足，提出一种含硫制药污水的处理系统及处理方法，解决现有技术中含硫制药污水生化处理难度大、处理效率低下的技术问题。
为达到上述技术目的，本发明的技术方案提供一种含硫制药污水的处理系统，包括预曝气调节池、曝气生物滤池、中间水池、气浮、光催化氧化装置、反冲洗装置及回流装置，所述曝气生物滤池的污水进水端与所述预曝气调节池连接、污水出水端与中间水池连接，所述气浮的进水端与所述中间水池连接、出水端与所述光催化氧化装置连接;所述反冲洗装置包括反冲洗泵、反冲洗进水管、反冲洗出水管，所述反冲洗进水管一端与设于中间水池的反冲洗泵连接、另一端与所述曝气生物滤池的反冲洗进水端连接，所述反冲洗出水管一端与所述曝气生物滤池的反冲洗出水端连接、另一端与所述预曝气调节池连接;所述回流装置包括与所述曝气生物滤池的污水出水端连接的第一回流进水管、与所述预曝气调节池连接的第一回流出水管及连接所述第一回流进水管和第一回流出水管的第一回流泵。
优选的，所述中间水池包括中间水池本体及与所述中间水池本体顶端连通的溢流堰，所述反冲洗泵设于所述溢流堰内。
优选的，所述气浮的进水端与所述溢流堰连接。
优选的，所述回流装置包括与所述气浮连接的第一回流进水管、与所述预曝气调节池连接的第二回流出水管及连接所述第二回流进水管和第二回流出水管的第二回流泵。
优选的，所述光催化氧化装置包括自冲洗过滤器和光催化氧化反应器，所述自冲洗过滤器的进水端与所述气浮连接，所述光催化氧化反应器包括与所述自冲洗过滤器出水端连接的筒状反应器本体、与所述反应器本体连接的氧化剂投掷机构、沿所述反应器本体长度方向布置于所述反应器本体内的灯管、及设于所述反应器本体内壁的超声波发生机构。
优选的，所述自冲洗过滤器和所述光催化氧化反应器通过一三通阀连接，所述三通阀一出水端口与一循环管道连接，所述循环管道与所述自冲洗过滤器的进水端连接。
优选的，所述反应器本体包括沿污水运动方向依次设置的第一分段和第二分段，所述氧化剂投掷机构连接于所述第一分段，所述超声波发生机构包括分别布置于所述第一分段和第二分段内的第一超声波发生机构和第二超声波发生机构;所述灯管同轴内置于所述第二分段。
同时，本发明还提供一种含硫制药污水的处理方法，包括如下步骤：
(1)通过预曝气调节池将含硫制药污水中的含硫成分氧化为不溶于水的硫磺;
(2)通过曝气生物滤池过滤步骤(1)中硫磺，对含硫成分进行二次氧化并对污水进行生化处理，同时周期性将上述生化处理后的污水对曝气生物滤池进行反冲洗，使曝气生物滤池内的微生物回流至预曝气调节池内;
(3)通过气浮将步骤(2)处理后的污水的固体悬浮物分离;
(4)对步骤(3)处理后的污水进行光催化氧化处理。
优选的，所述步骤(2)还包括将生化处理后的污水通过回流装置回流至预曝气调节池内。
优选的，所述步骤(3)还包括将分离固体悬浮物后的污水回流至预曝气调节池内。
与现有技术相比，本发明一方面通过预曝气调节池将污水中硫成分氧化为单质硫，降低污水的毒性，另一方通过反冲洗装置及回流装置将曝气生物滤池驯化的具有高耐受毒性的微生物回流至预曝气调节池内，从而增加预曝气调节池内微生物的耐毒性，进而保证了后续生化反应的正常进行。
