申请日2016.08.29
公开(公告)日2016.11.16
IPC分类号F16K31/06; F16K47/02
摘要
本发明涉及一种水处理领域中的废水比电磁阀，特别是指可以防堵和消音功能的废水比电磁阀。本发明采用如下技术方案,一种具有防堵及消音功能的废水比电磁阀，其特征在于：所述阀体的一侧设置有容置腔，该容置腔内插接有废水杆，废水杆的中部与容置腔的内壁之间形成一个缓冲腔，所述阀体上设置有贯通进水通道和缓冲腔之间的防堵针孔，所述废水杆上设置有贯通缓冲腔与出水通道的废水孔，所述防堵针孔的孔径小于废水孔的孔径，进水通道的水可以从防堵针孔、缓冲腔和废水孔后从出水通道流出。通过采用上述方案，本发明克服现有技术存在的问题，提供一种很好的可以防止废水孔被堵塞、有效降低噪音的新型的废水比电磁阀。

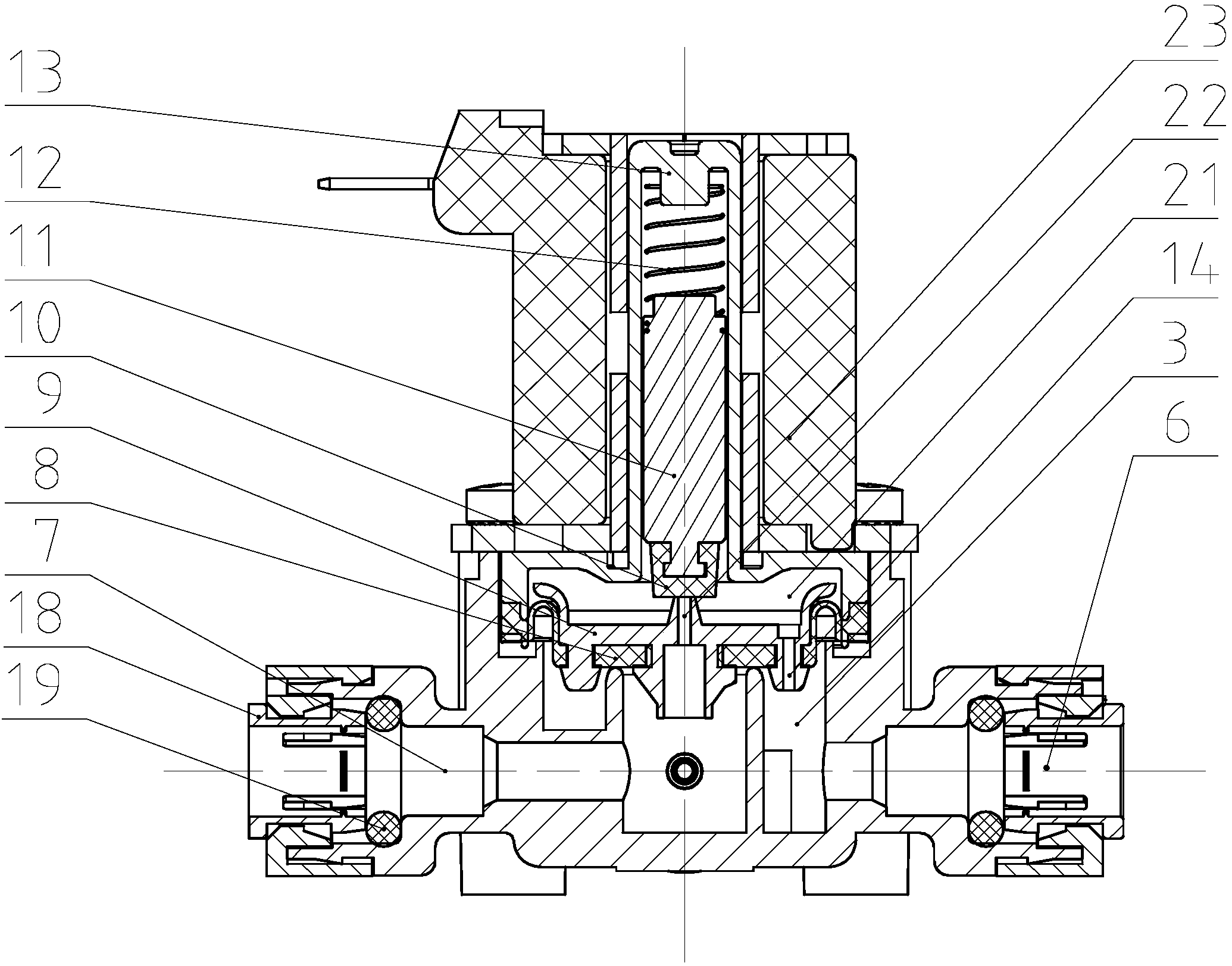

摘要附图
权利要求书
1.一种具有防堵及消音功能的废水比电磁阀，包括有阀体、隔膜片和电磁控制装置，所述阀体上设置有进水通道和出水通道，隔膜片位于阀体内的阀座的上方，隔膜片位于电磁控制装置一侧为储水腔，隔膜片上设置有两个孔径不同的通孔，其中孔径较大的大直径通孔与出水通道对应设置，且电磁控制装置的铁芯端部与大直径通孔配合控制且导通或闭合，所述孔径较小的小直径通孔与进水通孔对应设置，小直径通孔使进水通道与储水腔贯通，其特征在于：所述阀体的一侧设置有容置腔，该容置腔内插接有废水杆，废水杆的中部与容置腔的内壁之间形成一个缓冲腔，所述阀体上设置有贯通进水通道和缓冲腔之间的防堵针孔，所述废水杆上设置有贯通缓冲腔与出水通道的废水孔，所述防堵针孔的孔径小于废水孔的孔径，进水通道的水可以依次通过防堵针孔、缓冲腔和废水孔后从出水通道流出。
2.根据权利要求1所述的具有防堵及消音功能的废水比电磁阀，其特征在于：所述防堵针孔为直孔，且位于缓冲腔的上方，防堵针孔设置有多个，所述废水孔径向设置在废水杆上，且与防堵针孔成垂直90度方向。
3.根据权利要求1或2所述的具有防堵及消音功能的废水比电磁阀，其特征在于：所述废水杆可插拔的设置在阀体上，废水杆位于缓冲腔的前后两侧均设置有密封圈。
说明书
一种具有防堵及消音功能的废水比电磁阀
技术领域
本发明涉及一种水处理领域中的废水比电磁阀，特别是指具有防堵和消音功能的废水比电磁阀。
背景技术
废水比电磁阀在反渗透净水机和直饮机等水处理设备中发挥着极其重要的作用。在浓水排放口安装废水比电磁阀，废水比电磁阀未通电时，经过预处理后的自来水会通过反渗透膜进行进一步处理，产水从反渗透滤芯的出水口流出，产出的浓水经废水比电磁阀流出。
废水比电磁阀通电时，预处理的自来水进入反渗透滤芯，由于此时废水比电磁阀阀口打开，浓水与排水口相通，反渗透膜前压力很小，预处理后的自来水以较大流量及较高流速从反渗透膜表面流出，冲洗膜表面的污染物，防止膜表面结垢，延长膜的寿命。但是现有的废水比电磁阀由于结构不合理容易堵(塞)且具有噪声。
发明内容
本发明克服现有技术存在的问题，提供一种很好的可以防止废水孔被堵塞、有效降低噪音的新型的废水比电磁阀。
实现上述目的，本发明采用如下技术方案，一种具有防堵及消音功能的废水比电磁阀，包括有阀体、隔膜片和电磁控制装置，所述阀体上设置有进水通道和出水通道，隔膜片位于阀体内的阀座的上方，隔膜片位于电磁控制装置一侧为储水腔，隔膜片上设置有两个孔径不同的通孔，其中孔径较大的大直径通孔与出水通道对应设置，且电磁控制装置的铁芯端部与大直径通孔配合控制且导通或闭合，所述孔径较小的小直径通孔与进水通孔对应设置，小直径通孔使进水通道与储水腔贯通，其特征在于：所述阀体的一侧设置有容置腔，该容置腔内插接有废水杆，废水杆的中部与容置腔的内壁之间形成一个缓冲腔，所述阀体上设置有贯通进水通道和缓冲腔之间的防堵针孔，所述废水杆上设置有贯通缓冲腔与出水通道的废水孔，所述防堵针孔的孔径小于废水孔的孔径，进水通道的水可以依次通过防堵针孔、缓冲腔和废水孔后从出水通道流出。
通过采用上述方案，本发明实施例中提供一种具有防堵和消音的废水比电磁阀，以解决现有技术中废水比电磁阀的废水孔易堵塞及废水异音的问题。水处理领域多年来一直存在着废水孔易堵塞的现象，本发明在这个废水孔前部增加N个比它小的防堵针孔，在结构上起到过滤作用，这样就可以解决废水孔易堵塞的问题。还有就是水处理领域多年来一直存在着废水孔引起的异音，本结构采用在电磁阀的侧面增加了一个消音结构，流水通过防堵针孔产生一个阻挡，首先流入缓冲腔体进行缓冲，再加上防堵针孔和废水孔有着相位差，这样异音就自然消除了。
本发明的再进一步设置是：所述防堵针孔为直孔，且位于缓冲腔的上方，防堵针孔设置有多个，废水孔径向设置在废水杆上，且与防堵针孔成垂直90度方向;所述废水杆可插拔的设置在阀体上，废水杆位于缓冲腔的前后两侧均设置有密封圈。
通过采用上述方案，使该产品结构更加合理，使用更加方便，另外防堵针孔和废水孔有着90度相位差，这样异音就自然消除了。
