申请日2016.08.29
公开(公告)日2016.11.16
IPC分类号C02F9/14
摘要
本发明公开了一种动物血清类制药污水的处理系统及处理方法，包括回流机构及依次连接的预曝气调节池、水平三相流化床、曝气生物滤池、中间水池、光催化氧化装置;回流机构包括第一回流泵和第二回流泵，第一回流泵两端分别与水平三相流化床及预曝气调节池连接，第二回流泵两端分别与曝气生物滤池及预曝气调节池连接，其依次进行预曝气调节处理、高毒性污水处理、低毒性污水处理、光催化氧化处理。本发明一方面通过通过具有高毒性耐受性的水平三相流化床处理高毒性污水、通过曝气生物滤池处理低毒性污水，实现分层次处理，其有利于提高整体处理效率;另一方面通过回流机构回流，从而提高各步骤中微生物的耐受性，进而提高生化处理效果。

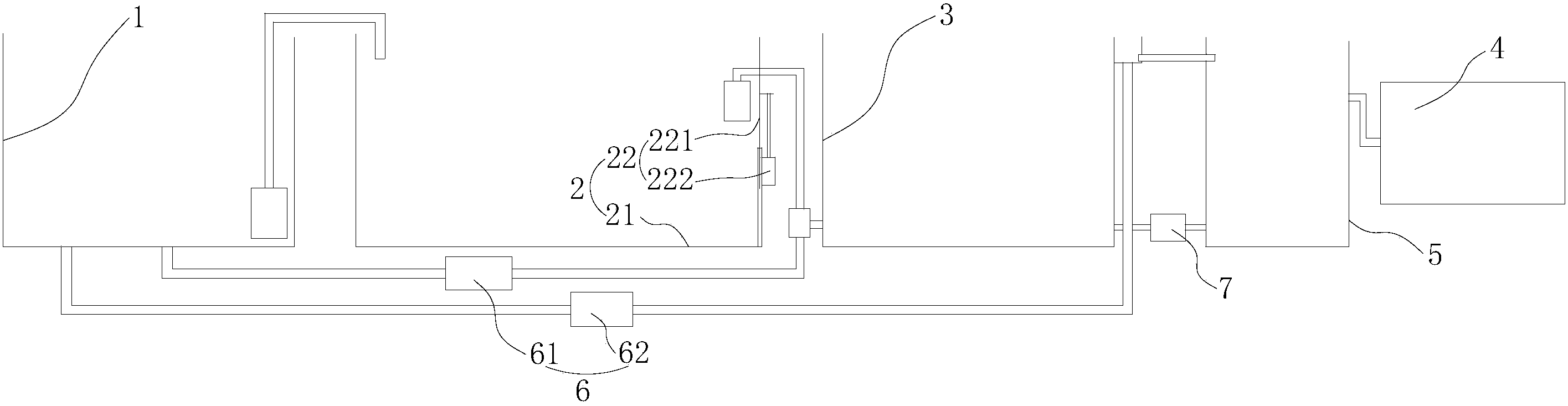

摘要附图
权利要求书
1.一种动物血清类制药污水的处理系统，其特征在于，包括回流机构及依次连接的预曝气调节池、水平三相流化床、曝气生物滤池、中间水池、光催化氧化装置;所述回流机构包括第一回流泵和第二回流泵，所述第一回流泵一端与所述水平三相流化床的出水端连接、另一端与所述预曝气调节池连接，所述第二回流泵一端与所述曝气生物滤池的出水端连接、另一端与所述预曝气调节池连接。
2.根据权利要求1所述的动物血清类制药污水的处理系统，其特征在于，所述处理系统还包括一反冲洗泵，所述反冲洗泵的进水端与所述中间水池连接、出水端与所述曝气生物滤池连接。
3.根据权利要求2所述的动物血清类制药污水的处理系统，其特征在于，所述水平三相流化床包括水平三相流化床本体及一用于调节所述水平三相流化床本体的床层高度的调节机构。
4.根据权利要求2或3所述的动物血清类制药污水的处理系统，其特征在于，所述光催化氧化装置包括自冲洗过滤器和光催化氧化反应器，所述自冲洗过滤器的进水端与所述中间水池连接，所述光催化氧化反应器包括与所述自冲洗过滤器出水端连接的筒状反应器本体、与所述反应器本体连接的氧化剂投掷机构、沿所述反应器本体长度方向布置于所述反应器本体内的灯管、及设于所述反应器本体内壁的超声波发生机构。
5.根据权利要求4所述的含硫制药污水的处理系统，其特征在于，所述自冲洗过滤器和所述光催化氧化反应器通过一三通阀连接，所述三通阀一出水端口与一循环管道连接，所述循环管道与所述自冲洗过滤器的进水端连接。
6.根据权利要求5所述的含硫制药污水的处理系统，其特征在于，所述反应器本体包括沿污水运动方向依次设置的第一分段和第二分段，所述氧化剂投掷机构连接于所述第一分段，所述超声波发生机构包括分别布置于所述第一分段和第二分段内的第一超声波发生机构和第二超声波发生机构;所述灯管同轴内置于所述第二分段。
7.根据权利要求6所述的动物血清类制药污水的处理系统，其特征在于，所述第二超声波发生机构包括沿所述第二分段长度方向布置的多个超声波发生组件，每个所述超声波发生组件均包括沿所述第二分段内壁呈环状布置的多个超声波发生部。
8.一种动物血清类制药污水的处理方法，其特征在于，包括如下步骤：
(1)将动物血清类制药污水置于预曝气调节池进行预曝气处理及pH、水质、水量的调节处理;
(2)将步骤(1)处理后的污水通过水平三相流化床依次进行厌氧生化处理、兼氧生化处理和好氧生化处理;
(3)将步骤(2)处理后的污水通过曝气生物滤池进行生化处理;
(4)将步骤(3)处理后的污水进行光催化氧化处理。
9.根据权利要求8所述的动物血清类制药污水的处理方法，其特征在于，所述处理方法包括将水平三相流化床处理后的污水回流至预曝气调节池，及将曝气生物滤池处理后的污水回流至预曝气调节池。
10.根据权利要求9所述的动物血清类制药污水的处理方法，其特征在于，所述光催化氧化处理的处理过程中还进行超声波处理。
说明书
一种动物血清类制药污水的处理系统及处理方法
技术领域
本发明涉及制药污水处理技术，尤其是涉及一种动物血清类制药污水的处理系统及处理方法。
背景技术
动物血清类制药污水是一种生物工程类制药废水，生物工程类制药废水是以动物脏器为原料培养或提取菌苗血浆和血清抗生素及胰岛素胃酶等产生的废水，其主要污染指标为pH、色度、BOD 5、COD、SS、动植物油、氨氮、TOC、挥发酚、甲醛、乙腈、总余氯含量、急性毒性等多种复杂污染物。
由上可知，动物血清类制药污水的特点归纳起来主要为五点：一、成分复杂;二、COD、SS含量高;三、水质变化大;四、存在难生物降解且有抑菌作用的抗生素;五、污水有时会有较明显的色度。由于上述成分复杂，从而导致其处理难度大、处理效率低下且处理过程极为复杂。
发明内容
本发明的目的在于克服上述技术不足，提出一种动物血清类制药污水的处理系统及处理方法，解决现有技术中动物血清类制药污水的处理难度大、处理效率低下、处理过程复杂的技术问题。
为达到上述技术目的，本发明的技术方案提供一种动物血清类制药污水的处理系统，包括回流机构及依次连接的预曝气调节池、水平三相流化床、曝气生物滤池、中间水池、光催化氧化装置;所述回流机构包括第一回流泵和第二回流泵，所述第一回流泵一端与所述水平三相流化床的出水端连接、另一端与所述预曝气调节池连接，所述第二回流泵一端与所述曝气生物滤池的出水端连接、另一端与所述预曝气调节池连接。
优选的，所述处理系统还包括一反冲洗泵，所述反冲洗泵的进水端与所述中间水池连接、出水端与所述曝气生物滤池连接。
优选的，所述水平三相流化床包括水平三相流化床本体及一用于调节所述水平三相流化床本体的床层高度的调节机构。
优选的，所述光催化氧化装置包括自冲洗过滤器和光催化氧化反应器，所述自冲洗过滤器的进水端与所述中间水池连接，所述光催化氧化反应器包括与所述自冲洗过滤器出水端连接的筒状反应器本体、与所述反应器本体连接的氧化剂投掷机构、沿所述反应器本体长度方向布置于所述反应器本体内的灯管、及设于所述反应器本体内壁的超声波发生机构。
优选的，所述自冲洗过滤器和所述光催化氧化反应器通过一三通阀连接，所述三通阀一出水端口与一循环管道连接，所述循环管道与所述自冲洗过滤器的进水端连接。
优选的，所述反应器本体包括沿污水运动方向依次设置的第一分段和第二分段，所述氧化剂投掷机构连接于所述第一分段，所述超声波发生机构包括分别布置于所述第一分段和第二分段内的第一超声波发生机构和第二超声波发生机构;所述灯管同轴内置于所述第二分段。
优选的，所述第二超声波发生机构包括沿所述第二分段长度方向布置的多个超声波发生组件，每个所述超声波发生组件均包括沿所述第二分段内壁呈环状布置的多个超声波发生部。
同时，本发明还提供一种动物血清类制药污水的处理方法，包括如下步骤：
(1)将动物血清类制药污水置于预曝气调节池进行预曝气处理及pH、水质、水量的调节处理;
(2)将步骤(1)处理后的污水通过水平三相流化床依次进行厌氧生化处理、兼氧生化处理和好氧生化处理;
(3)将步骤(2)处理后的污水通过曝气生物滤池进行生化处理;
(4)将步骤(3)处理后的污水进行光催化氧化处理。
优选的，所述处理方法包括将水平三相流化床处理后的污水回流至预曝气调节池，及将曝气生物滤池处理后的污水回流至预曝气调节池。
优选的，所述光催化氧化处理的处理过程中还进行超声波处理。
与现有技术相比，本发明一方面通过通过具有高毒性耐受性的水平三相流化床处理高毒性污水、通过曝气生物滤池处理低毒性污水，实现分层次处理，其有利于提高整体处理效率;另一方面通过回流机构回流，从而提高各步骤中微生物的耐受性，进而提高生化处理效果。
