申请日2016.08.30
公开(公告)日2017.05.10
IPC分类号F16K1/00; F16K1/38; F16K27/02
摘要
本实用新型涉及一种净水机微废水电磁阀，包括压盖、堵针、密封圈、阀座和废水孔，所述的阀座上设有压盖，所述的压盖底部安装有堵针，所述的堵针下方设有密封圈，所述的堵针与废水孔配合，所述废水孔位于阀座内。本实用新型通过净水机微废水电磁阀的设置，能够将废水排出，同时也避免了废水孔的堵塞，同时也节约了水源，保证了饮用水的安全。

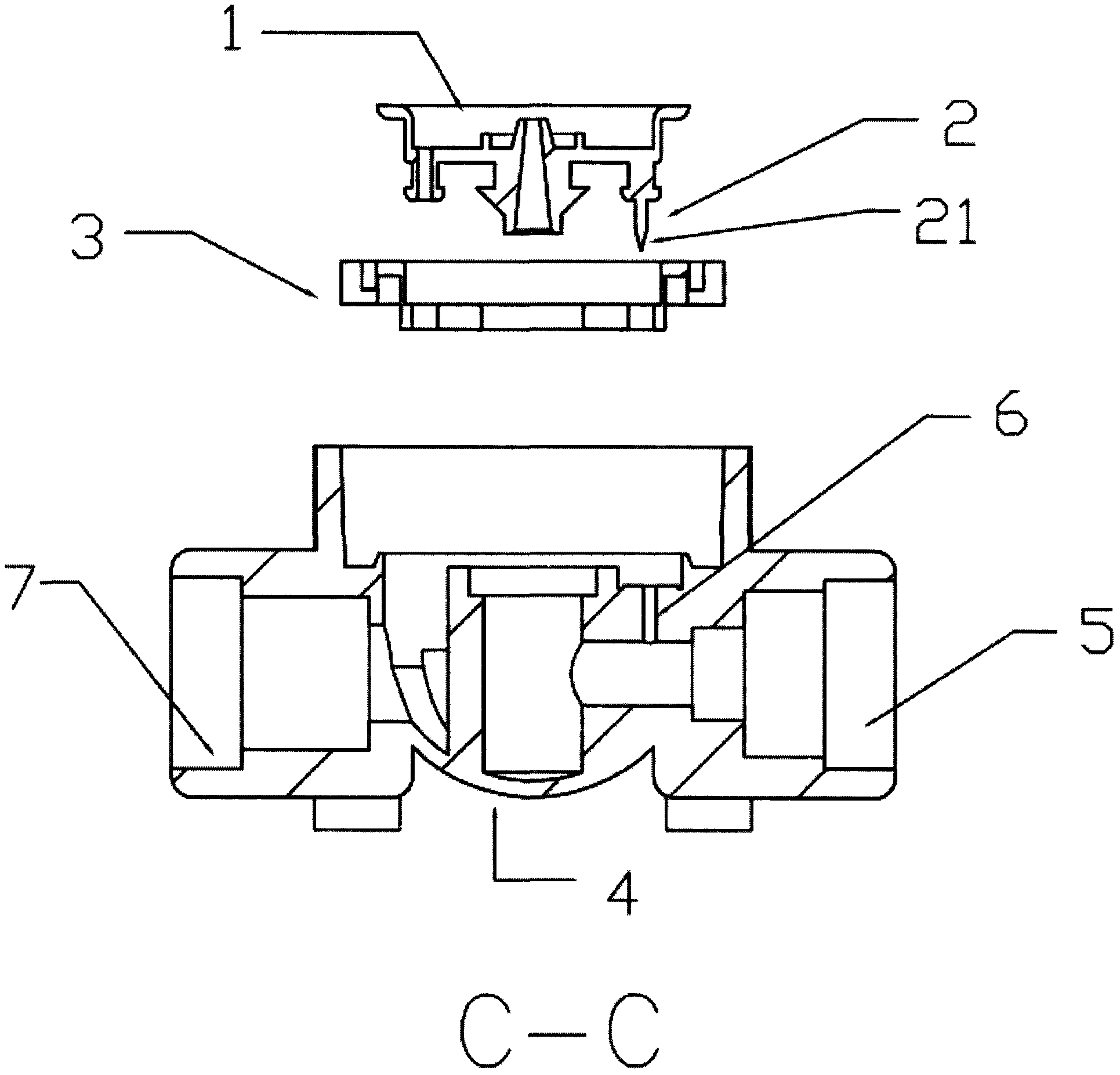

摘要附图
权利要求书
1.一种净水机微废水电磁阀，包括压盖(1)、堵针(2)、密封圈(3)、阀座(4)和废水孔(6)，其特征在于：所述的阀座(4)上设有压盖(1)，所述的压盖(1)底部安装有堵针(2)，所述的堵针(2)下方设有密封圈(3)，所述的堵针(2)与废水孔(6)配合，所述废水孔(6)位于阀座(4)内。
2.如权利要求1所述的净水机微废水电磁阀，其特征在于：所述的阀座(4)一侧设有出水管(5)。
3.如权利要求1所述的净水机微废水电磁阀，其特征在于：所述的阀座(4)一侧设有进水管(7)。
4.如权利要求1所述的净水机微废水电磁阀，其特征在于：所述的堵针(2)下端的针体(21)设置为楔形的椎体，所述的针体(21)的最大直径比废水孔(6)小。
说明书
一种净水机微废水电磁阀
技术领域
本实用新型涉及一种净水机微废水电磁阀。
背景技术
现今净水机废水排量较大造成大量水资源的浪费，其原因是现在净水机废水电磁阀的废水比较大，而且由于长期排废水，废水中的微小杂质容易造成废水电磁阀的堵塞从而造成净水机故障。这时候净水机在如何减少废水的排出及如何解决废水电磁阀堵塞问题的工作显的尤为重要。
实用新型内容
为了克服现有技术的不足，本实用新型提供了一种净水机微废水电磁阀。
为解决上述问题，本实用新型所采用的技术方案是：
一种净水机微废水电磁阀，包括压盖、堵针、密封圈、阀座和废水孔，所述的阀座上设有压盖，所述的压盖底部安装有堵针，所述的堵针下方设有密封圈，所述的堵针与废水孔配合，所述废水孔位于阀座内。
作为一种优选，所述的阀座一侧设有出水管。
作为一种优选，所述的阀座一侧设有进水管。
作为一种优选，所述的堵针下端的针体设置为楔形的椎体，所述的针体的最大直径比废水孔小。
由于采用了上述技术方案，与现有技术相比，本实用新型通过净水机微废水电磁阀的设置，能够减少废水的排出，同时也避免了由于废水孔的堵塞造成废水电磁阀堵塞，同时也节约了水源，保证了饮用水的安全。
