申请日2016.09.14
公开(公告)日2016.12.07
IPC分类号B01D36/04
摘要
一种用于纺织工业的废水处理净化系统,包括底板、支架装置、气缸装置、收集装置、沉淀装置、过滤装置及回收装置，底板上设有第一支架、第二支架、第一横杆、第二横杆，支架装置包括第一支撑杆、第三横杆及第三支架，气缸装置包括气缸、第一推动杆、第二推动杆、第一固定杆，收集装置包括收集框、集中块、固定块、第一刷毛、第四支架、第一斜杆、第一管道及第一阀门，沉淀装置包括沉淀框、第二刷毛、第二固定杆、第一弹簧、第一过滤网及第五支架，过滤装置包括进料斗、过滤框、第二过滤网、滚轮、第三刷毛及第三过滤网，本发明能够对纺织工业产生的废水进行有效的净化处理，提高处理的效率。
权利要求书

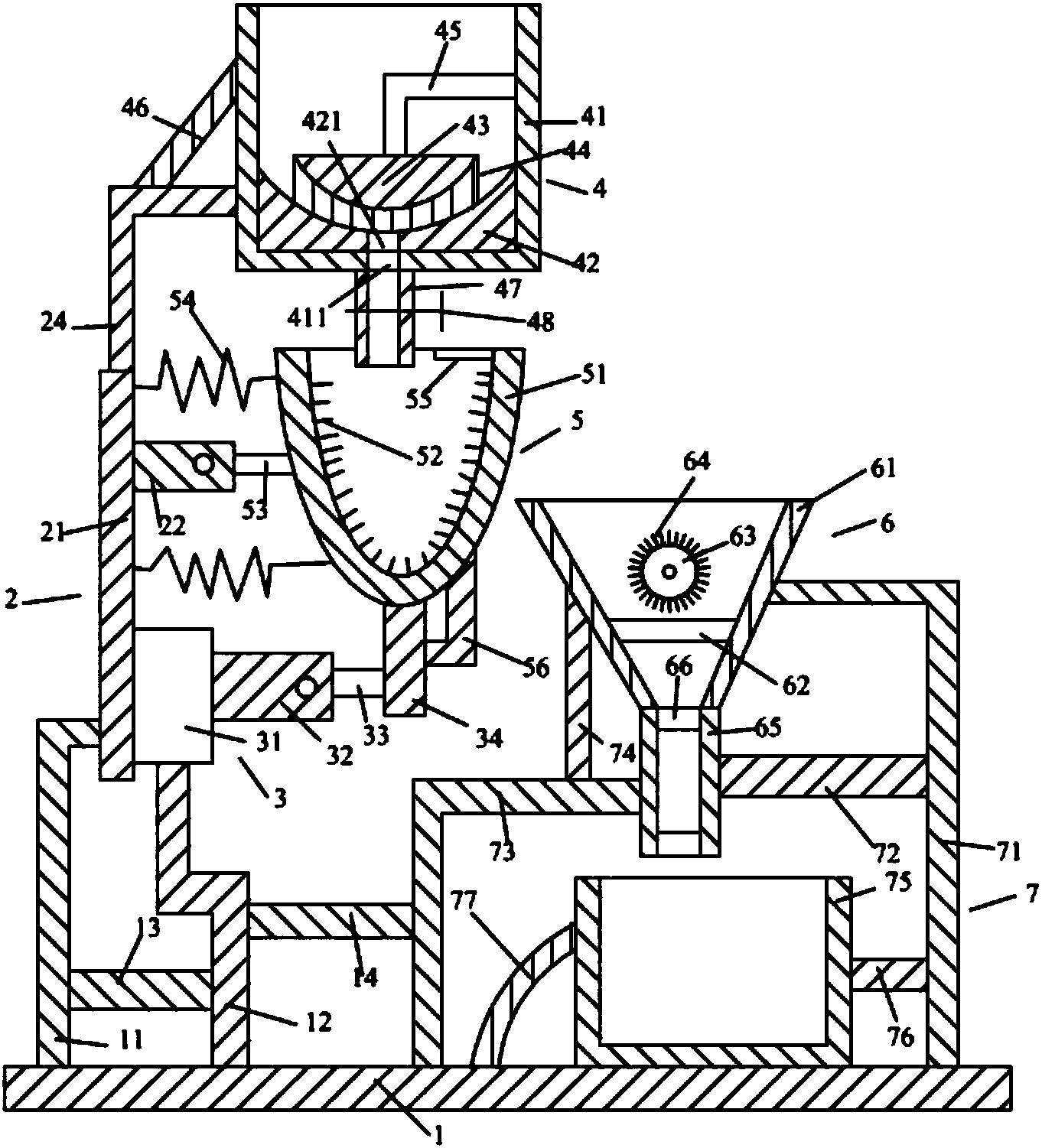

1.一种用于纺织工业的废水处理净化系统,其特征在于：所述用于纺织工业的废水处理净化系统包括底板、位于所述底板上方的支架装置、设置于所述支架装置上的气缸装置、位于所述气缸装置上方的收集装置、位于所述收集装置下方的沉淀装置、位于所述沉淀装置右侧的过滤装置及位于所述过滤装置下方的回收装置，所述底板上设有位于其上方的第一支架、位于所述第一支架右侧的第二支架、设置于所述第二支架上的第一横杆、位于所述第二支架右侧的第二横杆，所述支架装置包括第一支撑杆、位于所述第一支撑杆右侧的第三横杆及位于所述第一支撑杆上方的第三支架，所述气缸装置包括气缸、位于所述气缸右侧的第一推动杆、位于所述第一推动杆右侧的第二推动杆、位于所述第二推动杆右侧的第一固定杆，所述收集装置包括收集框、收容于所述收集框内的集中块、位于所述集中块上方的固定块、位于所述固定块下方的若干第一刷毛、位于所述固定块上方的第四支架、位于所述收集框左侧的第一斜杆、位于所述收集框下方的第一管道及设置于所述第一管道上的第一阀门，所述沉淀装置包括沉淀框、收容于所述沉淀框内的第二刷毛、位于所述沉淀框左侧的第二固定杆、位于所述第二固定杆上下两侧的第一弹簧、收容于所述沉淀框内的第一过滤网及位于所述沉淀框下方的第五支架，所述过滤装置包括进料斗、位于所述进料斗下方的过滤框、收容于所述进料斗内的第二过滤网、位于所述第二过滤网上方的滚轮、设置于所述滚轮上的第三刷毛及收容于所述过滤框内的第三过滤网，所述回收装置包括第六支架、设置于所述第六支架上的第四横杆、位于所述第四横杆左侧的第七支架、位于所述第七支架上方的竖杆、位于所述第七支架右侧的回收箱、位于所述回收箱右侧的第五横杆及位于所述回收箱左侧的弯曲杆。
2.如权利要求1所述的用于纺织工业的废水处理净化系统，其特征在于：所述第一支架呈L型，所述第一支架的下端与所述底板的上表面固定连接，所述第一支架的上端呈水平状，所述第二支架呈Z字形，所述第二支架的下端与所述底板的上表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的左端与所述第一支架固定连接，所述第一横杆的右端与所述第二支架的侧面固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的左端与所述第二支架的右表面固定连接。
3.如权利要求2所述的用于纺织工业的废水处理净化系统，其特征在于：所述第一支撑杆呈长方体且竖直放置，所述第一支架的上端与所述第一支撑杆的左表面固定连接，所述第三横杆呈长方体且水平放置，所述第三横杆的左端与所述第一支撑杆的右表面固定连接，所述第三支架呈L型，所述第三支架的下端与所述第一支撑杆的上表面固定连接，所述第三支架的上端呈水平状。
4.如权利要求3所述的用于纺织工业的废水处理净化系统，其特征在于：所述气缸的左表面与所述第一支撑杆的右表面固定连接，所述第二支架的上端与所述气缸的下表面固定连接，所述第一推动杆呈长方体且水平放置，所述第一推动杆的左端与所述气缸连接，所述第一推动杆的右端与所述第二推动杆的左端轴转连接，所述第二推动杆呈长方体，所述第二推动杆的右端与所述第一固定杆的左表面固定连接。
5.如权利要求4所述的用于纺织工业的废水处理净化系统，其特征在于：所述收集框呈空心的长方体，所述收集框的下表面设有第一通孔，所述第三支架的上端与所述收集框的左表面固定连接，所述集中块的下表面及侧面与所述收集框的内表面固定连接，所述集中块上设有贯穿其上下表面的第二通孔，所述固定块呈半圆柱体状，所述固定块水平放置，所述固定块的上表面呈水平状，所述固定块的下表面呈曲面状，所述第一刷毛设有若干个且均匀分布在所述固定块的下表面上，所述第一刷毛呈竖直状，所述第一刷毛的上端与所述固定块的下表面固定连接，所述第一刷毛的下端顶靠在所述集中块的上表面上，所述第四支架呈L型，所述第四支架的一端与所述收集框的内表面固定连接，所述第四支架的另一端与所述固定块的上表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的上端与所述收集框的左表面固定连接，所述第一斜杆的下端与所述第三支架的上表面固定连接，所述第一管道的上端对准所述第一通孔且与所述收集框的下表面固定连接。
6.如权利要求5所述的用于纺织工业的废水处理净化系统，其特征在于：所述沉淀框的横截面呈U字形，所述沉淀框位于所述第一管道的下方，所述第二刷毛设有若干个，所述第二刷毛均匀分布在所述沉淀框的内表面上，所述第二刷毛与所述沉淀框的内表面固定连接，所述第二固定杆的右端与所述沉淀框的外表面固定连接，所述第二固定杆的左端与所述第三横杆轴转连接，所述第一弹簧设有两个，所述第一弹簧的左端与所述第一支撑杆的右表面固定连接，所述第一弹簧的右端与所述沉淀框的外表面固定连接，所述第一固定杆的上端与所述沉淀框固定连接，所述第一过滤网呈水平状，所述第一过滤网的侧面与所述沉淀框的内表面固定连接，所述第五支架呈L型，所述第五支架的一端与所述沉淀框固定连接，所述第五支架的另一端与所述第一固定杆的右表面固定连接。
7.如权利要求6所述的用于纺织工业的废水处理净化系统，其特征在于：所述进料斗呈空心的圆台状，所述进料斗的下表面与所述过滤框的上表面固定连接，所述过滤框呈横截面为圆环的柱体，所述过滤框竖直放置，所述第二过滤网呈水平状，所述第二过滤网的侧面与所述进料斗的内表面固定连接，所述滚轮的横截面呈圆形，所述滚轮与所述进料斗轴转连接，所述第三刷毛设有若干个，所述第三刷毛均匀分布在所述滚轮上且与其固定连接，所述第三过滤网设有两个，所述第三过滤网呈圆柱体且水平放置，所述第三过滤网的侧面与所述过滤框的内表面固定连接，所述第三过滤网之间放置有活性炭。
8.如权利要求7所述的用于纺织工业的废水处理净化系统，其特征在于：所述第六支架呈L型，所述第六支架的下端与所述底板固定连接，所述第六支架的上端与所述进料斗的侧面固定连接，所述第四横杆呈水平状，所述第四横杆的右端与所述第六支架固定连接，所述第四横杆的左端与所述过滤框的侧面固定连接，所述第七支架呈L型，所述第七支架的一端与所述底板固定连接，所述第七支架的另一端与所述过滤框的侧面固定连接，所述竖杆呈竖直状，所述竖杆的下端与所述第七支架固定连接，所述竖杆的上端与所述进料斗的侧面固定连接。
9.如权利要求8所述的用于纺织工业的废水处理净化系统，其特征在于：所述回收箱呈空心的长方体，所述回收箱位于所述过滤框的下方，所述回收箱的下表面与所述底板的上表面滑动连接，所述第五横杆呈长方体且水平放置，所述第五横杆的右端与所述第六支架固定连接，所述第五横杆的左端顶靠在所述回收箱的右表面上，所述弯曲杆呈弯曲状，所述弯曲杆的下端与所述底板固定连接，所述弯曲杆的上端顶靠在所述回收箱的左表面上。
说明书
一种用于纺织工业的废水处理净化系统
技术领域
本发明涉及污水处理技术领域，尤其是涉及一种用于纺织工业的废水处理净化系统。
背景技术
在纺织行业会排放大量的废水，这类废水中往往含有大量的杂质、颗粒物质等，如果直接将其排放到自然中则会造成环境的污染。然而现有的处理设备体积较大，结构复杂，耗能较高，不适合推广应用。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的用于纺织工业的废水处理净化系统。
为达到本发明之目的，采用如下技术方案：
一种用于纺织工业的废水处理净化系统,所述用于纺织工业的废水处理净化系统包括底板、位于所述底板上方的支架装置、设置于所述支架装置上的气缸装置、位于所述气缸装置上方的收集装置、位于所述收集装置下方的沉淀装置、位于所述沉淀装置右侧的过滤装置及位于所述过滤装置下方的回收装置，所述底板上设有位于其上方的第一支架、位于所述第一支架右侧的第二支架、设置于所述第二支架上的第一横杆、位于所述第二支架右侧的第二横杆，所述支架装置包括第一支撑杆、位于所述第一支撑杆右侧的第三横杆及位于所述第一支撑杆上方的第三支架，所述气缸装置包括气缸、位于所述气缸右侧的第一推动杆、位于所述第一推动杆右侧的第二推动杆、位于所述第二推动杆右侧的第一固定杆，所述收集装置包括收集框、收容于所述收集框内的集中块、位于所述集中块上方的固定块、位于所述固定块下方的若干第一刷毛、位于所述固定块上方的第四支架、位于所述收集框左侧的第一斜杆、位于所述收集框下方的第一管道及设置于所述第一管道上的第一阀门，所述沉淀装置包括沉淀框、收容于所述沉淀框内的第二刷毛、位于所述沉淀框左侧的第二固定杆、位于所述第二固定杆上下两侧的第一弹簧、收容于所述沉淀框内的第一过滤网及位于所述沉淀框下方的第五支架，所述过滤装置包括进料斗、位于所述进料斗下方的过滤框、收容于所述进料斗内的第二过滤网、位于所述第二过滤网上方的滚轮、设置于所述滚轮上的第三刷毛及收容于所述过滤框内的第三过滤网，所述回收装置包括第六支架、设置于所述第六支架上的第四横杆、位于所述第四横杆左侧的第七支架、位于所述第七支架上方的竖杆、位于所述第七支架右侧的回收箱、位于所述回收箱右侧的第五横杆及位于所述回收箱左侧的弯曲杆。
所述第一支架呈L型，所述第一支架的下端与所述底板的上表面固定连接，所述第一支架的上端呈水平状，所述第二支架呈Z字形，所述第二支架的下端与所述底板的上表面固定连接，所述第一横杆呈长方体且水平放置，所述第一横杆的左端与所述第一支架固定连接，所述第一横杆的右端与所述第二支架的侧面固定连接，所述第二横杆呈长方体且水平放置，所述第二横杆的左端与所述第二支架的右表面固定连接。
所述第一支撑杆呈长方体且竖直放置，所述第一支架的上端与所述第一支撑杆的左表面固定连接，所述第三横杆呈长方体且水平放置，所述第三横杆的左端与所述第一支撑杆的右表面固定连接，所述第三支架呈L型，所述第三支架的下端与所述第一支撑杆的上表面固定连接，所述第三支架的上端呈水平状。
所述气缸的左表面与所述第一支撑杆的右表面固定连接，所述第二支架的上端与所述气缸的下表面固定连接，所述第一推动杆呈长方体且水平放置，所述第一推动杆的左端与所述气缸连接，所述第一推动杆的右端与所述第二推动杆的左端轴转连接，所述第二推动杆呈长方体，所述第二推动杆的右端与所述第一固定杆的左表面固定连接。
所述收集框呈空心的长方体，所述收集框的下表面设有第一通孔，所述第三支架的上端与所述收集框的左表面固定连接，所述集中块的下表面及侧面与所述收集框的内表面固定连接，所述集中块上设有贯穿其上下表面的第二通孔，所述固定块呈半圆柱体状，所述固定块水平放置，所述固定块的上表面呈水平状，所述固定块的下表面呈曲面状，所述第一刷毛设有若干个且均匀分布在所述固定块的下表面上，所述第一刷毛呈竖直状，所述第一刷毛的上端与所述固定块的下表面固定连接，所述第一刷毛的下端顶靠在所述集中块的上表面上，所述第四支架呈L型，所述第四支架的一端与所述收集框的内表面固定连接，所述第四支架的另一端与所述固定块的上表面固定连接，所述第一斜杆呈倾斜状，所述第一斜杆的上端与所述收集框的左表面固定连接，所述第一斜杆的下端与所述第三支架的上表面固定连接，所述第一管道的上端对准所述第一通孔且与所述收集框的下表面固定连接。
所述沉淀框的横截面呈U字形，所述沉淀框位于所述第一管道的下方，所述第二刷毛设有若干个，所述第二刷毛均匀分布在所述沉淀框的内表面上，所述第二刷毛与所述沉淀框的内表面固定连接，所述第二固定杆的右端与所述沉淀框的外表面固定连接，所述第二固定杆的左端与所述第三横杆轴转连接，所述第一弹簧设有两个，所述第一弹簧的左端与所述第一支撑杆的右表面固定连接，所述第一弹簧的右端与所述沉淀框的外表面固定连接，所述第一固定杆的上端与所述沉淀框固定连接，所述第一过滤网呈水平状，所述第一过滤网的侧面与所述沉淀框的内表面固定连接，所述第五支架呈L型，所述第五支架的一端与所述沉淀框固定连接，所述第五支架的另一端与所述第一固定杆的右表面固定连接。
所述进料斗呈空心的圆台状，所述进料斗的下表面与所述过滤框的上表面固定连接，所述过滤框呈横截面为圆环的柱体，所述过滤框竖直放置，所述第二过滤网呈水平状，所述第二过滤网的侧面与所述进料斗的内表面固定连接，所述滚轮的横截面呈圆形，所述滚轮与所述进料斗轴转连接，所述第三刷毛设有若干个，所述第三刷毛均匀分布在所述滚轮上且与其固定连接，所述第三过滤网设有两个，所述第三过滤网呈圆柱体且水平放置，所述第三过滤网的侧面与所述过滤框的内表面固定连接，所述第三过滤网之间放置有活性炭。
所述第六支架呈L型，所述第六支架的下端与所述底板固定连接，所述第六支架的上端与所述进料斗的侧面固定连接，所述第四横杆呈水平状，所述第四横杆的右端与所述第六支架固定连接，所述第四横杆的左端与所述过滤框的侧面固定连接，所述第七支架呈L型，所述第七支架的一端与所述底板固定连接，所述第七支架的另一端与所述过滤框的侧面固定连接，所述竖杆呈竖直状，所述竖杆的下端与所述第七支架固定连接，所述竖杆的上端与所述进料斗的侧面固定连接。
所述回收箱呈空心的长方体，所述回收箱位于所述过滤框的下方，所述回收箱的下表面与所述底板的上表面滑动连接，所述第五横杆呈长方体且水平放置，所述第五横杆的右端与所述第六支架固定连接，所述第五横杆的左端顶靠在所述回收箱的右表面上，所述弯曲杆呈弯曲状，所述弯曲杆的下端与所述底板固定连接，所述弯曲杆的上端顶靠在所述回收箱的左表面上。
与现有技术相比，本发明具有如下有益效果：本发明用于纺织工业的废水处理净化系统结构简单，使用方便，能够对纺织工业产生的废水进行有效的净化处理，提高处理的效率，并且净化效果较好，防止污水的直接排放对环境的污染，同时自动化程度高，降低人工劳动强度。
