申请日2016.09.14
公开(公告)日2016.12.07
IPC分类号G01F23/42
摘要
本发明涉及高效厌氧系统，具体地说是一种颗粒污泥储罐液位检测装置，包括颗粒污泥罐，所述颗粒污泥罐外表面设有沿竖直方向布置的标尺，颗粒污泥罐顶部支架上转动设置第一定滑轮、第二定滑轮，拉绳设置于所述第一定滑轮、第二定滑轮上，拉绳置于颗粒污泥罐外侧部分的下端连接重锤，拉绳置于颗粒污泥罐内侧部分的下端连接浮球，浮球浮动于颗粒污泥罐内液体表面。本发明产品罐体液位高度直观明显;无需电源供电，节约能源;使用寿命长;制造成本低，无需购买静压式液位计;降低项目运营风险，避免由于漏电造成的沼气爆炸。
权利要求书

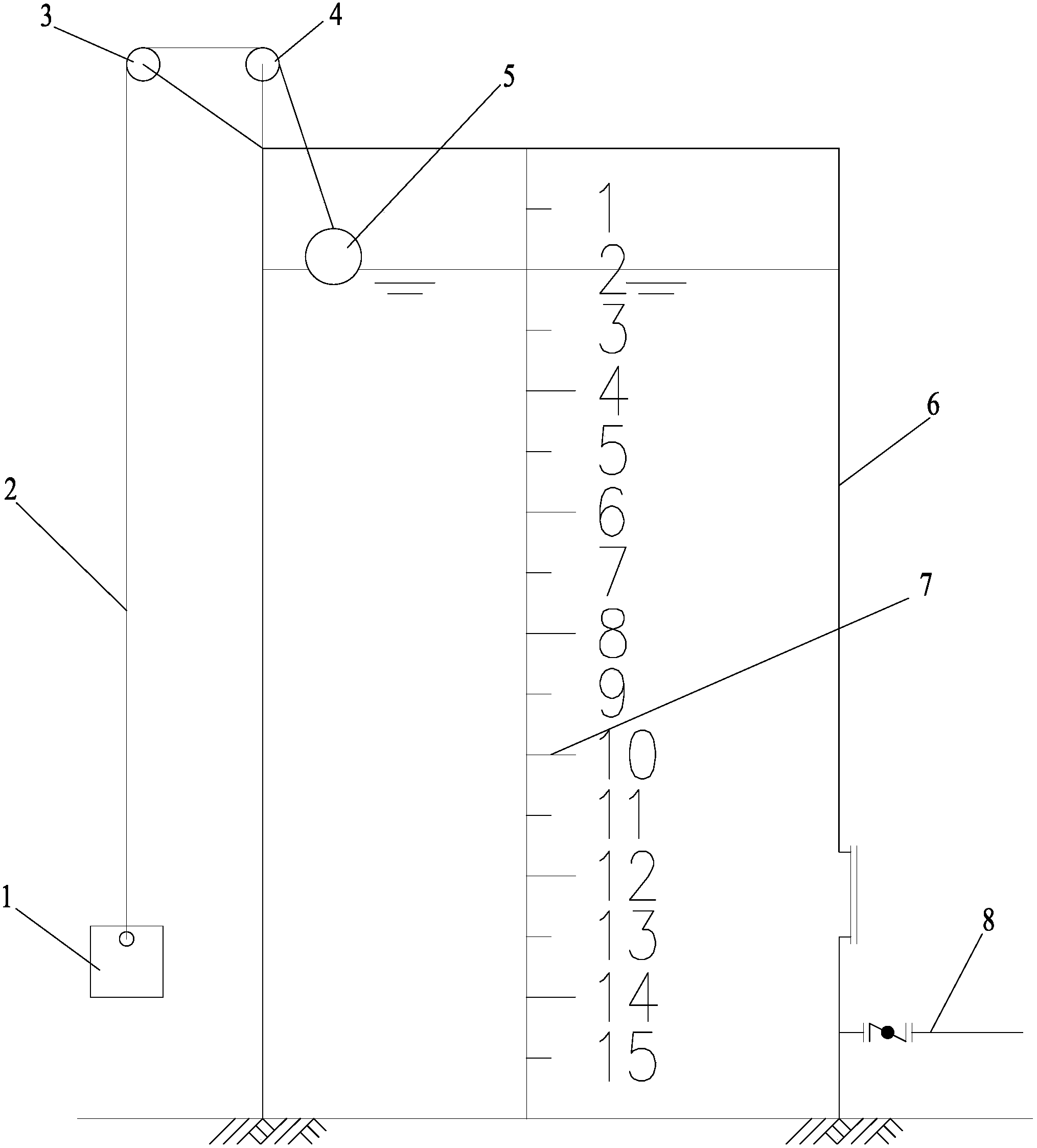

1.一种厌氧系统颗粒污泥储罐液位检测装置，其特征在于：包括颗粒污泥罐(6)，所述颗粒污泥罐(6)外表面设有沿竖直方向布置的标尺(7)，颗粒污泥罐(6)顶部支架上转动设置第一定滑轮(3)、第二定滑轮(4)，拉绳(2)设置于所述第一定滑轮(3)、第二定滑轮(4)上，拉绳(2)置于颗粒污泥罐(6)外侧部分的下端连接重锤(1)，拉绳(2)置于颗粒污泥罐(6)内侧部分的下端连接浮球(5)，浮球(5)浮动于颗粒污泥罐(6)内液体表面。
2.如权利要求1所述的厌氧系统颗粒污泥储罐液位检测装置，其特征在于：所述第一定滑轮(3)、第二定滑轮(4)两者中心位于同一高度。
3.如权利要求1所述的厌氧系统颗粒污泥储罐液位检测装置，其特征在于：所述标尺(7)的零刻度位于颗粒污泥罐顶部位置。
4.如权利要求1所述的厌氧系统颗粒污泥储罐液位检测装置，其特征在于：所述颗粒污泥罐(6)外侧表面下端设置进泥管(8)。
说明书
厌氧系统颗粒污泥储罐液位检测装置
技术领域
本发明涉及高效厌氧系统，具体地说是一种厌氧系统颗粒污泥储罐液位检测装置。
背景技术
随着我国工、农业的迅速发展和城市化水平的提高，排放到环境中的高浓度有机废水不断增加，对环境造成非常严重的污染，使可利用的水资源遭到了严重破坏，所以对污染水体进行治理的任务迫在眉睫。目前水污染治理方式主要有物理处理、化学处理、厌氧生物处理、好氧生物处理以及高级氧化等处理技术。其中物理处理效果不明显，对于降解有机物没有明显效果;化学及高级氧化处理技术由于药剂的使用存在二次污染的风险且运行成本较高，受污染物特性的局限性比较大;好氧生物处理需要对水体鼓风曝气，要求水体溶解氧浓度大于2mg/L，该处理方式需要增加曝气设备，运行能耗较高，工艺控制参数复杂要求运行维护人员具有较高的职业素养;而厌氧生物处理技术是依靠厌氧微生物在厌氧环境下的新成代谢作用将有机物降解为甲烷(可二次利用)、二氧化碳等气体，所以厌氧生物处理技术处理高浓度有机废水具有能耗低、运行废水低、无二次污染等优点。目前厌氧生物处理技术主要有UASB、IC、EGSB等厌氧处理技术，但是这些厌氧技术都存在生产副产物(颗粒污泥)的存储及适时销售问题。所以几乎每个厌氧项目都会设计颗粒污泥储罐，用来暂时存储颗粒污泥，以便定期销售给需要颗粒的客户或工艺补充，排放和出售时需要计量颗粒污泥的量，故简洁安全的计量方式非常重要。目前，一般采用静压式液位方法来测量颗粒污泥罐液位高度。
发明内容
本发明针对上述问题，提供一种厌氧系统颗粒污泥储罐液位检测装置，该检测装置结构简单合理，检测快速方便。
按照本发明的技术方案：一种厌氧系统颗粒污泥储罐液位检测装置，其特征在于：包括颗粒污泥罐，所述颗粒污泥罐外表面设有沿竖直方向布置的标尺，颗粒污泥罐顶部支架上转动设置第一定滑轮、第二定滑轮，拉绳设置于所述第一定滑轮、第二定滑轮上，拉绳置于颗粒污泥罐外侧部分的下端连接重锤，拉绳置于颗粒污泥罐内侧部分的下端连接浮球，浮球浮动于颗粒污泥罐内液体表面。
作为本发明的进一步改进，所述第一定滑轮、第二定滑轮两者中心位于同一高度。
作为本发明的进一步改进，所述标尺的零刻度位于颗粒污泥罐顶部位置。
作为本发明的进一步改进，所述颗粒污泥罐外侧表面下端设置进泥管。
本发明的技术效果在于：罐体液位高度直观明显;无需电源供电，节约能源;使用寿命长;制造成本低，无需购买静压式液位计;降低项目运营风险，避免由于漏电造成的沼气爆炸。
