申请日2016.09.14
公开(公告)日2016.12.07
IPC分类号C02F1/463; C02F9/14; C02F101/20; C02F101/30
摘要
本发明的目的是提供一种电絮凝污水处理罐，包括：污水处理罐体、污水入口、第一过滤网、电絮凝反应腔、电絮凝反应器、第二过滤网、生物过滤腔、生物过滤装置、固定托座、支撑底座、污水出口与污水排管,其特征在于：所述污水处理罐体设置在所述固定托座上，所述固定托座与所述污水处理罐体相互固定连接，所述固定托座设置在所述支撑底座上，所述固定托座与所述支撑底座相互固定连接，所述污水入口设置在所述污水处理罐体的上端。本发明在污水处理罐体中设置有生物过滤腔，在生物过滤腔中设置有生物过滤装置，生物过滤装置中设置有生物滤料，生物滤料中的微生物将大分子有机污染物分解为小分子有机污染物，有利于后阶段处理。
权利要求书

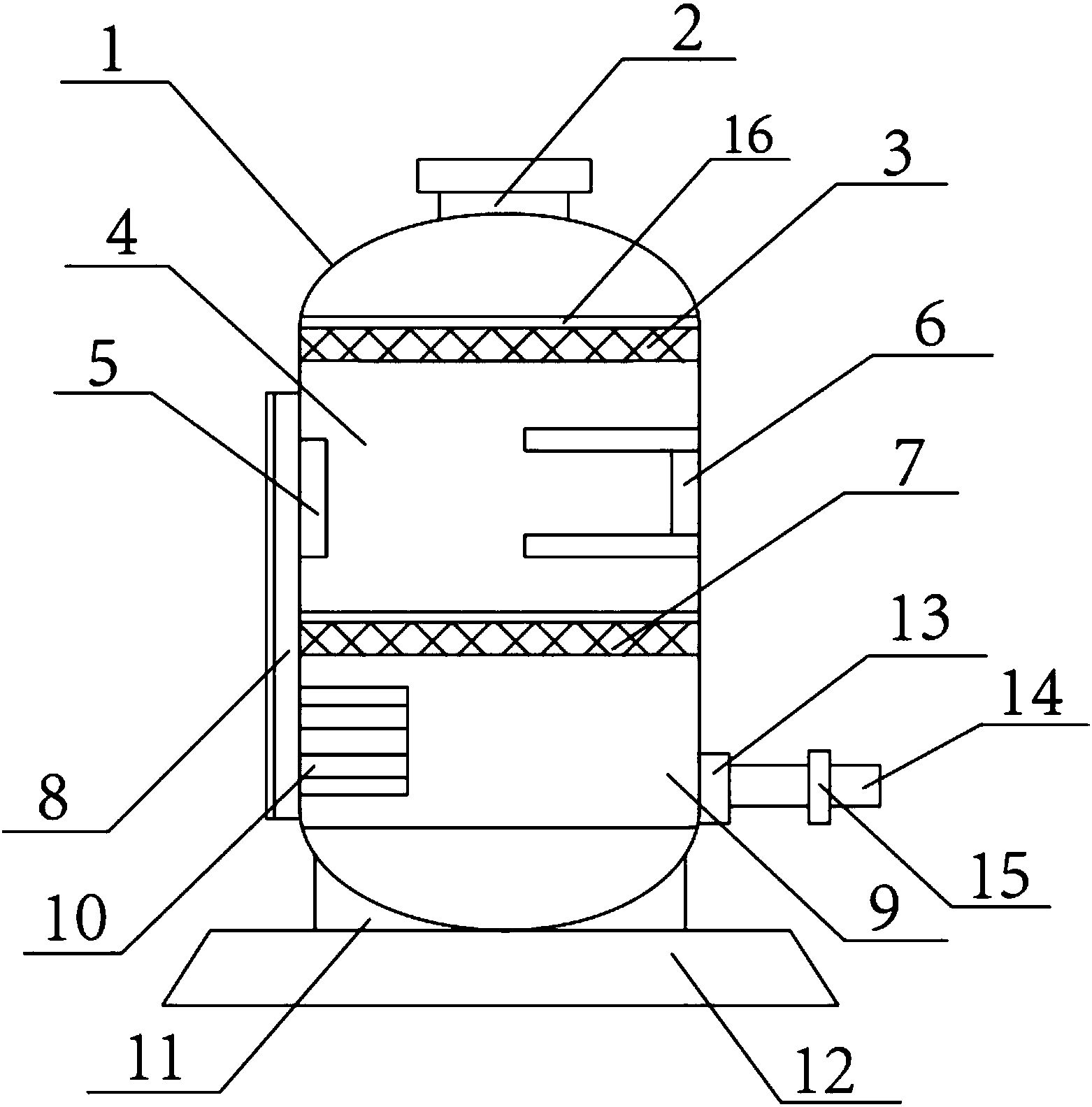

1.一种电絮凝污水处理罐，包括：污水处理罐体、污水入口、第一过滤网、电絮凝反应腔、电絮凝反应器、第二过滤网、生物过滤腔、生物过滤装置、固定托座、支撑底座、污水出口与污水排管,其特征在于：所述污水处理罐体设置在所述固定托座上，所述固定托座与所述污水处理罐体相互固定连接，所述固定托座设置在所述支撑底座上，所述固定托座与所述支撑底座相互固定连接，所述污水入口设置在所述污水处理罐体的上端，所述污水入口与所述污水处理罐体相互连通，所述第一过滤网与所述第二过滤网均设置在所述污水处理罐体的内部，所述第二过滤网设置在所述第一过滤网的下端，所述电絮凝反应腔设置在所述第一过滤网与所述第二过滤网之间，所述电絮凝反应器设置在所述电絮凝反应腔内，所述电絮凝反应器与所述污水处理罐体的内壁相互连接，所述生物过滤腔设置在所述第二过滤网的下方，所述生物过滤装置设置在所述生物过滤腔内，所述生物过滤装置与所述污水处理罐体的内壁相互连接，所述污水出口开设在所述生物过滤腔的一侧，所述污水排管设置在所述污水出口的一侧，所述污水排管与所述污水出口相互连通。
2.根据权利要求1所述的一种电絮凝污水处理罐，其特征在于：所述电絮凝反应腔内设置有超声波发生器。
3.根据权利要求1所述的一种电絮凝污水处理罐，其特征在于：所述污水排灌上设置有排水控制阀。
4.根据权利要求1所述的一种电絮凝污水处理罐，其特征在于：所述第一过滤网与第二过滤网上均设置有过滤膜。
5.根据权利要求1所述的一种电絮凝污水处理罐，其特征在于：所述污水处理罐体的外壁上设置有液位计。
说明书
一种电絮凝污水处理罐
技术领域
本发明涉及污水处理技术领域，尤其涉及一种电絮凝污水处理罐。
背景技术
目前，随着水资源的日趋紧张，污水处理净化再利用已经成为经济社会发展中不可或缺的一个重要发展方向，各种污水处理设备不断的被应用于废水处理领域。工业污水由于种类繁多、成分复杂，处理难度较大，常常需要大型的处理设备，而小型工厂或者家庭来说现有的污水处理设备存在面积庞大、设备复杂、处理时间长或存在处理效果不佳，处理成本高，出水水质差等问题。目前，污水处理设备常用在住宅小区、商场、宾馆、饭店、学校、水产加工厂、牲畜加工厂、乳品加工厂等生活污水和工业废水等方面。对于适用面积较小，例如学校、饭店、宾馆等场所，购买较大的污水的处理设备，成本较高，而且不易维护，给用户带来不便。传统的去除污水中的悬浮物或溶解污物的方式是采用化学方式，使用化学药品将污水中的污染物与水分离，将污水处理为干净的水，但是化学药品还会对被处理的水造成二次污染，哲学带由化学药品的水如果排除，会对环境造成污染，，对污水的进化效果也很差，存在很多后续治理的问题，这是现有技术所存在的不足之处，因此需要一种节能环保的污水处理装置。
发明内容
本发明的目的是提供一种电絮凝污水处理罐,本发明在电絮凝反应器腔内设置有超声波发生器，可以起到搅拌的作用，在污水中的污泥不会沉积，减少死泥的同时增加系统内活性污泥量，本发明在污水处理罐体中设置有生物过滤腔，在生物过滤腔中设置有生物过滤装置，生物过滤装置中设置有生物滤料，生物滤料中的微生物将大分子有机污染物分解为小分子有机污染物，有利于后阶段处理。
本发明的技术方案为：一种电絮凝污水处理罐，包括：污水处理罐体、污水入口、第一过滤网、电絮凝反应腔、电絮凝反应器、第二过滤网、液位计、生物过滤腔、生物过滤装置、固定托座、支撑底座、污水出口与污水排管,其特征在于：所述污水处理罐体设置在所述固定托座上，所述固定托座与所述污水处理罐体相互固定连接，所述固定托座设置在所述支撑底座上，所述固定托座与所述支撑底座相互固定连接，所述污水入口设置在所述污水处理罐体的上端，所述污水入口与所述污水处理罐体相互连通，所述第一过滤网与所述第二过滤网均设置在所述污水处理罐体的内部，所述第二过滤网设置在所述第一过滤网的下端，所述电絮凝反应腔设置在所述第一过滤网与所述第二过滤网之间，所述电絮凝反应器设置在所述电絮凝反应腔内，所述电絮凝反应器与所述污水处理罐体的内壁相互连接，所述生物过滤腔设置在所述第二过滤网的下方，所述生物过滤装置设置在所述生物过滤腔内，所述生物过滤装置与所述污水处理罐体的内壁相互连接，所述污水出口开设在所述生物过滤腔的一侧，所述污水排管设置在所述污水出口的一侧，所述污水排管与所述污水出口相互连通。
进一步，所述电絮凝反应腔内设置有超声波发生器。
进一步，所述污水排灌上设置有排水控制阀。
进一步，所述第一过滤网与第二过滤网上均设置有过滤膜。
进一步，所述污水处理罐体的外壁上设置有液位计。
本发明的有益效果在于：本发明在污水处理罐体内设置有第一过滤网与第二过滤网，在第一过滤网与第二过滤网上均设置有过滤膜，可以进一步过滤污水中的大型颗粒物，本发明在污水处理罐体的外侧壁上设置有液位计，液位计可以实时显示污水处理罐体中污水的液位，防止放入污水过多而溅出的现象，本发明污水处理罐体内设置有电絮凝反应器腔，在电絮凝反应器腔内设置有电絮凝反应器，污水可以进入到电絮凝反应器腔中利用电絮凝反应器对污水进行电解，能够有效取出污水中的重金属成分，本发明在电絮凝反应器腔内设置有超声波发生器，可以起到搅拌的作用，在污水中的污泥不会沉积，减少死泥的同时增加系统内活性污泥量，本发明在污水处理罐体中设置有生物过滤腔，在生物过滤腔中设置有生物过滤装置，生物过滤装置中设置有生物滤料，生物滤料中的微生物将大分子有机污染物分解为小分子有机污染物，有利于后阶段处理。
