申请日2016.09.18
公开(公告)日2017.05.31
IPC分类号C02F1/467
摘要
本实用新型公开了一种水处理电化学消毒装置，包括相互连通的水箱和消毒槽，水箱和消毒槽之间设有提升泵;消毒槽中设有至少一组电极对，电极对包括阳极板和阴极板，阳极板和阴极板分别与极板电源电连接。本实用新型设置了水箱和消毒槽连通，且水箱和消毒槽之间设有出水口向消毒槽的提升泵，可以很方便的实现水体的流动，设备的占地面积小，成本低;发生消毒反应只需要接通电源，和加入适量的食盐即可，发生反应不会产生有毒有害的物质，具有环境友好、安全、效率高、处理费用低;本实用新型使用的过程中还会产生氢气，可以收集作为新能源使用，节能环保。
权利要求书

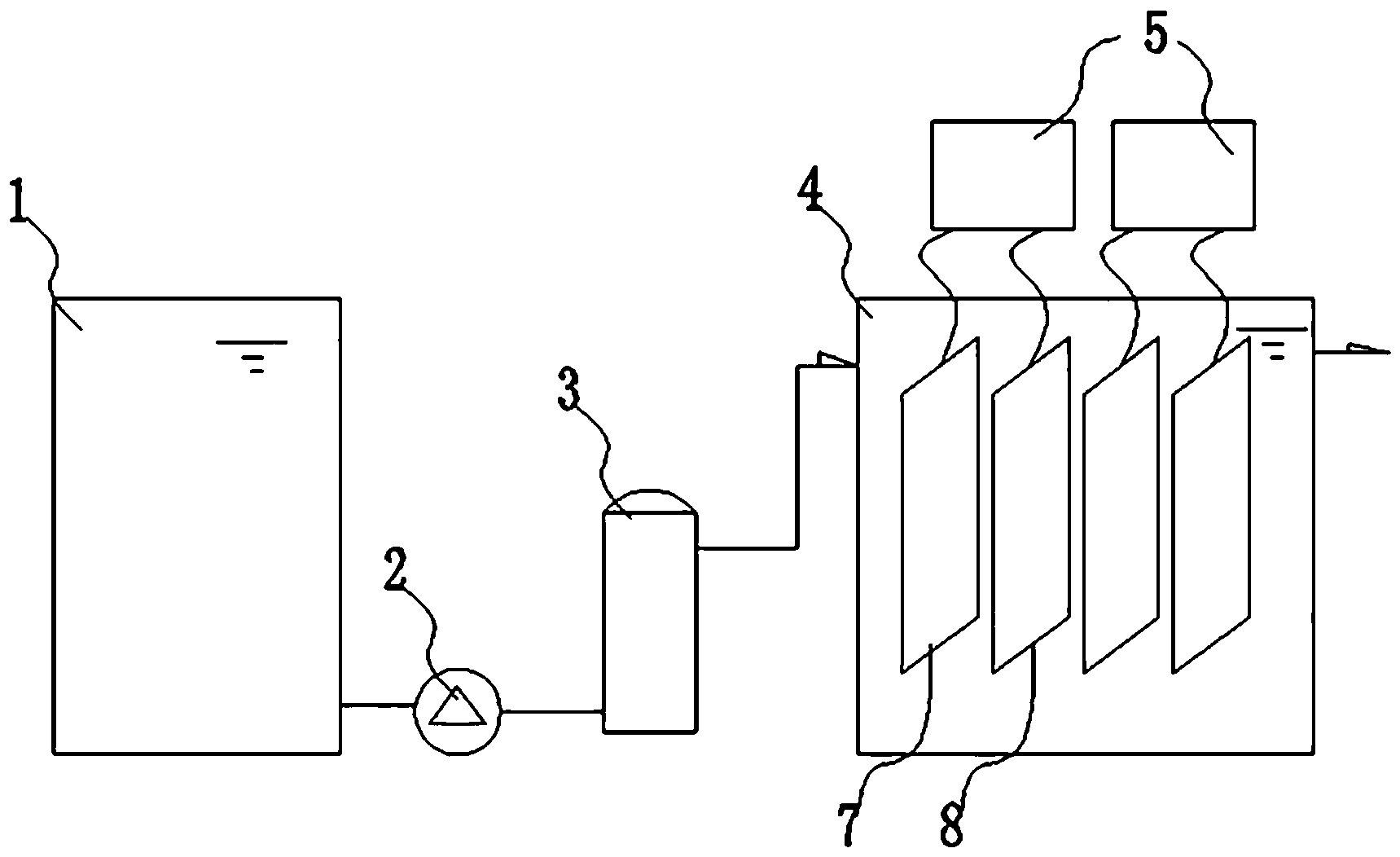

1.一种水处理电化学消毒装置，其特征在于，包括相互连通的水箱(1)和消毒槽(4)，水箱(1)和消毒槽(4)之间设有提升泵(2);消毒槽(4)中设有至少一组电极对，电极对包括阳极板(7)和阴极板(8)，阳极板(7)和阴极板(8)分别与极板电源(5)电连接。
2.根据权利要求1所述的一种水处理电化学消毒装置，其特征在于：所述电极对为五组，均匀设置在消毒槽(4)中。
3.根据权利要求2所述的一种水处理电化学消毒装置，其特征在于：所述阳极板(7)为钌铱涂层电极板。
4.根据权利要求3所述的一种水处理电化学消毒装置，其特征在于：同一组电极对中，阳极板(7)和阴极板(8)间距为3-10cm。
5.根据权利要求4所述的一种水处理电化学消毒装置，其特征在于：所述水箱(1)和消毒槽(4)之间还设有过滤器(3)。
6.根据权利要求5所述的一种水处理电化学消毒装置，其特征在于：极板电源(5)设置在消毒槽(4)的上方。
说明书
一种水处理电化学消毒装置
技术领域
本实用新型涉及水处理电化学消毒装置，具体说的是一种水处理电化学消毒装置。
背景技术
消毒是水处理工艺流程中的一个重要处理单元，常见的消毒方法有氯消毒、次二氧化氯消毒、臭氧消毒、紫外线消毒等。
一、其中氯消毒：液氯消毒是我国传统的饮水消毒方法,已有很长的应用历史，消毒机理是液氯进入水中发生如下反应:Cl2+H2O→H+Cl+HClO次氯酸由于粒度适中(分子量小)以及不带电荷(中性),渗入细菌细胞壁破坏酶系统比较容易,故杀菌效率高，液氯消毒设备主要由氯瓶、加氯机、抽吸器等组成。其特点是系统复杂、操作繁杂,适用于大型给水工程消毒,这样才能显示出其消毒成本便宜、加量准确的优点，但是,还要产生CHCl3致癌物。
二、二氧化氯消毒：二氧化氯(ClO2)作为一种强氧化剂,在饮水中具有很强的氧化和消毒作用,消毒能力远高于氯气,而且在水中不会产生三卤甲烷物质,具有高效灭菌、灭病毒、脱色去味、除铁和锰、不受酸碱度影响、消毒迅速、稳定持久、防止再污染力强等优点,是一种优良的水处理剂。1979年第三届国际消毒会议上,已把二氧化氯确定为三种替代消毒剂之一，90年代初,越来越多的欧洲发达国家已把二氧化氯作为自来水消毒并应用到医疗卫生、食品工业、果蔬保鲜及污水处理等方面。最近世界卫生组织(WHO)认为该物质完全无致癌、无致畸形性,推荐二氧化氯为安全消毒物质中的A1级产品。
ClO2为深黄色气体,可用于氯与亚氯酸钠作用制备:2NaClO2+Cl2=2ClO2+2NaCl也可利用盐酸与亚氯酸钠作用制备:5NaClO2+4HCl=4ClO2+5NaCl+2H2O，ClO2在水中溶解性远比氯好,气体易溶于水。能迅速氧化、破坏病毒衣壳上蛋白质的酪氨酸,抑制病毒的特异性吸附,阻止其对宿主细胞的感染。ClO2与细胞及其它微生物蛋白质中的部分氨基酸发生氧化还原反应,使氨基酸分解破坏,进而控制微生物蛋白质合成,最终导致细胞死亡，在已知的氨基酸中芳香族和含硫类氨基酸最易受到ClO2的氧化破坏，但氯消毒过程中会产生三氯甲烷、卤乙酸等消毒副产物。
臭氧消毒、紫外线消毒而则因成本高、维护费用和能量损耗大而使应用受到限制。
本实用新型为了克服上述问题，研究利用电化学法进行水的消毒的方法，该方法具有安全、效率高、处理费用低等优点。
实用新型内容
本实用新型目的是提供安全、效率高、处理费用低的一种水处理电化学消毒装置。
本实用新型通过下述技术方案实现：一种水处理电化学消毒装置，包括相互连通的水箱和消毒槽，水箱和消毒槽之间设有提升泵;消毒槽中设有至少一组电极对，电极对包括阳极板和阴极板，阳极板和阴极板分别与极板电源电连接。
本技术方案的工作原理是：需要消毒的水储存在水箱中，水箱和消毒槽连通，且水箱和消毒槽之间设有出水口靠近消毒槽一端的提升泵，当需要消毒的时候将提升泵打开，便可以将水箱内的水抽入消毒槽内，然后需要往消毒槽内添加适量的食盐，启动极板电源，则会在消毒槽内发生电解反应，其反应过程为:
阴极:2H++2e=H2↑;阳极:2Cl+-2e=Cl2↑在溶液中：Cl2+H2O=HClO+HCl;NaHO+HClO=NaClO+H2O;NaHO+HCl=NaCl+H2O，NaClO对细菌有杀灭的作用，在电化学消毒体系中，微生物的灭活机理包括电场的直接作用、电化学过程产生自由氯组分的作用和活性基团的作用，整体的设备可安置在同一间房内,但要特别注意,阴极室电解产生的氢气经过收集以后可以作为新能源利用。
本实用新型的设备简单,操作方便,易开易停,运行时只需单人管理即可，具有安全、效率高、处理费用低等诸多的优点，还具有消毒效果好,占地面积省,适用于小型给水所生活饮用水消毒。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述电极对为五组，均匀设置在消毒槽中。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述阳极板为钌铱涂层电极板。
进一步的，为更好的实现本实用新型，特别设置成下述结构：同一组电极对中，阳极板和阴极板间距为3-10cm。
进一步的，为更好的实现本实用新型，特别设置成下述结构：所述水箱和消毒槽之间还设有过滤器。
进一步的，为更好的实现本实用新型，特别设置成下述结构：极板电源设置在消毒槽的上方。
本实用新型与现有技术相比，具有以下优点及有益效果：
一、本实用新型设置了水箱和消毒槽连通，且水箱和消毒槽之间设有出水口靠近消毒槽一端的提升泵，可以很方便的实现水体的流动，设备的占地面积小，成本低;
二、本实用新型设置电极对，发生消毒反应只需要接通电源，和加入适量的食盐即可，发生反应不会产生有毒有害的物质，具有安全、效率高、处理费用低;
三、本实用新型使用的过程中还会产生氢气，可以收集作为新能源使用，节能环保。
