申请日2016.09.27
公开(公告)日2017.06.09
IPC分类号C02F1/04
摘要
本实用新型涉及一种蒸汽加热式污水处理设备的改良结构，其去除了蒸汽冷凝系统，将产生的低温二次蒸汽用蒸汽压缩机压缩提升温度或用热泵对蒸汽进行升温得高温二次蒸汽，高温二次蒸汽又继续回到设备中作为热源对处理罐体进行加热，而再次产生的低温蒸汽又经升温后回到设备循环往复，除设备启动外，整个蒸发处理过程中无需再额外使用外界蒸汽，同时原本要废弃的二次蒸汽中的潜热可回收再利用，提高了热效率;此外使用该经改良的污水处理设备中的蒸发装置，由于省去了蒸汽冷凝设备，使得整体占地面积和所需空间均大大减小，这对于需要扩建蒸发设备而供汽供水能力不足、场地不够的现有工厂，特别是低温蒸发需冷冻水冷凝的场合，即节省投资又能够节能。
权利要求书

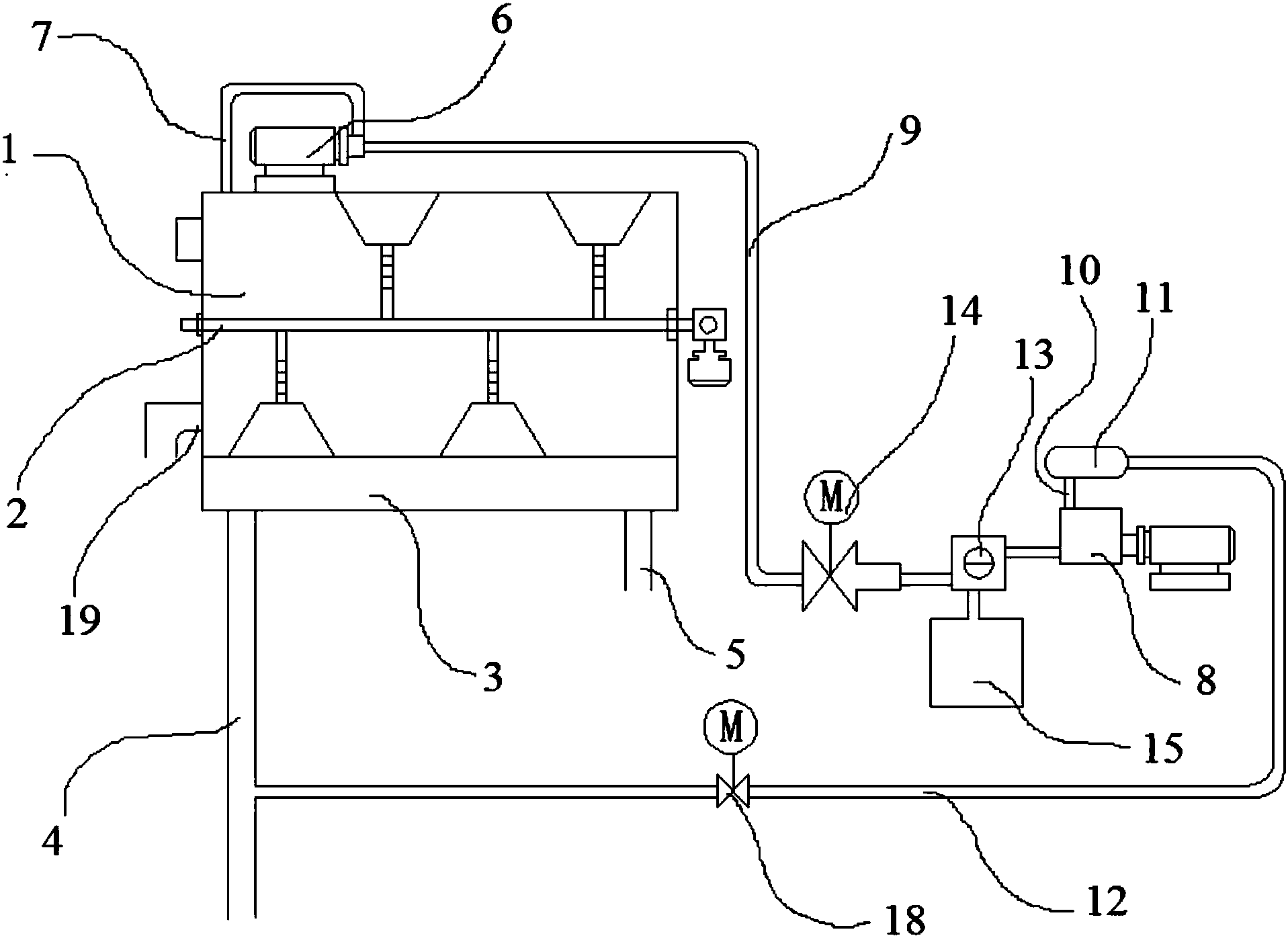

1.一种蒸汽加热式污水处理设备的改良结构，包括与污水供给装置通过管路部件连通的处理罐体(1)，该处理罐体的内部定位设有搅拌装置(2)，该处理罐体的外壁上设有蒸汽加热装置(3)，蒸汽加热装置的底部开设有蒸汽入口和蒸汽出口，其中蒸汽入口与蒸汽输入管件(4)连通，蒸汽出口与蒸汽输出管件(5)连通;设有抽真空部件(6)，该抽真空部件通过第一连通管件(7)与处理罐体的内部连通，其特征在于：还包括一蒸汽增压提温装置(8)，该蒸汽增压提温装置的入口通过第二连通管件(9)与抽真空部件连通，该蒸汽增压提温装置的出口通过第三连通管件(10)与一蒸汽储气罐(11)连通，所述蒸汽储气罐通过第四连通管件(12)与蒸汽输入管件(4)连通。
2.根据权利要求1所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述蒸汽加热装置(3)为一套设于处理罐体(1)外周壁上的罐体套，蒸汽入口和蒸汽出口分别开设于罐体套底部的两端，且连通于蒸汽入口处的蒸汽输入管件(4)与外界蒸汽输入口连通，连通于蒸汽出口处的蒸汽输出管件(5)与外界蒸汽排出口连通。
3.根据权利要求1所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述抽真空部件(6)为一真空泵，该真空泵定位固设于处理罐体(1)的顶部。
4.根据权利要求1至3中任一权利要求所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述蒸汽增压提温装置(8)为离心式蒸汽压缩机。
5.根据权利要求4所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述第二连通管件(9)上紧邻离心式蒸汽压缩机处设有一疏水器(13)，该疏水器与所述抽真空部件(6)之间的第二连通管件上还设有第一蒸汽回用阀(14)，所述疏水器的底部定位设有一蒸汽废水收集罐(15)。
6.根据权利要求1至3中任一权利要求所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述蒸汽增压提温装置(8)为热泵。
7.根据权利要求6所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述第二连通管件(9)上还依次设有一蒸汽过滤器(16)和一蒸汽膨胀阀(17)，且所述蒸汽过滤器靠近所述抽真空部件(6)。
8.根据权利要求7所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述第二连通管件(9)上位于热泵和蒸汽膨胀阀之间还设有疏水器，该疏水器的底部定位设有一蒸汽废水收集罐。
9.根据权利要求1至3中任一权利要求所述的蒸汽加热式污水处理设备的改良结构，其特征在于：所述第四连通管件(12)上设有第二蒸汽回用阀(18)。
说明书
蒸汽加热式污水处理设备的改良结构
技术领域
本实用新型涉及一种污水处理设备的改良结构，尤其涉及一种蒸汽加热式污水处理设备的改良结构。
背景技术
在现有技术的污水处理设备中，对污水处理的主要部件，即处理罐体的加热方式有多种，常见的是在处理罐体外周的夹层里面注入热流体，利用热流体与处理罐体内废液的热交换来使其中的液体成分温度升高达到一定压强下对应的沸点，从而将液体蒸发回收。通常在这类使用蒸汽作为热源的设备中，由于蒸汽具有流动性，因此在热交换的过程中通常温度较低的蒸汽是与蒸汽冷却成的热水一起排出设备的，这会造成能源的浪费，尤其是蒸汽中所含有的潜热;此外为了将蒸发出来的蒸汽再利用，通常是将蒸汽通过冷凝塔一类的冷凝装置将蒸汽冷凝为水分进行再利用，这样的处理方式中，虽然蒸汽凝结成的水分得到了再利用，但同时为冷凝也消耗了大量的能量资源，同时冷凝装置的设置、地面面积和所需空间的占用也大大提高了污水处理的成本。
实用新型内容
为解决上述技术问题，本实用新型提供了一种蒸汽加热式污水处理设备的改良结构，该结构可以对处理罐体中废液产生的低温二次蒸汽进行升温，升温后的蒸汽继续回到设备中作为热源对处理罐体进行加热，能够大大降低能源的浪费。
本实用新型的技术方案是：
一种蒸汽加热式污水处理设备的改良结构，包括与污水供给装置通过管路部件连通的处理罐体，该处理罐体的内部定位设有搅拌装置，该处理罐体的外壁上设有蒸汽加热装置，蒸汽加热装置的底部开设有蒸汽入口和蒸汽出口，其中蒸汽入口与蒸汽输入管件连通，蒸汽出口与蒸汽输出管件连通;设有抽真空部件，该抽真空部件通过第一连通管件与处理罐体的内部连通，还包括一蒸汽增压提温装置，该蒸汽增压提温装置的入口通过第二连通管件与抽真空部件连通，该蒸汽增压提温装置的出口通过第三连通管件与一蒸汽储气罐连通，所述蒸汽储气罐通过第四连通管件与蒸汽输入管件连通。
其进一步的技术方案是：
所述蒸汽加热装置为一套设于处理罐体外周壁上的罐体套，蒸汽入口和蒸汽出口分别开设于罐体套底部的两端，且连通于蒸汽入口处的蒸汽输入管件与外界蒸汽输入口连通，连通于蒸汽出口处的蒸汽输出管件与外界蒸汽排出口连通。
所述抽真空部件为一真空泵，该真空泵定位固设于处理罐体的顶部。
所述蒸汽增压提温装置为离心式蒸汽压缩机。
所述第二连通管件上紧邻离心式蒸汽压缩机处设有一疏水器，该疏水器与所述抽真空部件之间的第二连通管件上还设有第一蒸汽回用阀，所述疏水器的底部定位设有一蒸汽废水收集罐。
所述蒸汽增压提温装置为热泵。
所述第二连通管件上还依次设有一蒸汽过滤器和一蒸汽膨胀阀，且所述蒸汽过滤器靠近所述抽真空部件。
所述第二连通管件上位于热泵和蒸汽膨胀阀之间还设有疏水器，该疏水器的底部定位设有一蒸汽废水收集罐。
所述第四连通管件上设有第二蒸汽回用阀。
本实用新型的有益技术效果是：该改良结构中去除了原来结构中的蒸汽冷凝系统，对处理罐体内产生的低温二次蒸汽利用蒸汽压缩机压缩提升温度或利用热泵对蒸汽进行升温得到高温二次蒸汽，该高温二次蒸汽又继续回到设备中作为热源对处理罐体进行加热处理废液，而再次产生的低温蒸汽又经升温后回到设备，循环往复，这样除设备启动外，整个蒸发处理过程中无需再额外使用外界蒸汽，同时原本要废弃的二次蒸汽中的潜热可得到了回收再利用，大大提高了热效率;此外使用该经改良的污水处理设备中的蒸发装置，由于省去了蒸汽冷凝设备，使得整体占地面积和所需空间均大大减小，这对于需要扩建蒸发设备而供汽供水能力不足、场地不够的现有工厂，特别是低温蒸发需要冷冻水冷凝的场合，可以收到即节省投资又取得较好的节能效果。
