申请日2016.09.27
公开(公告)日2017.04.05
IPC分类号G21F9/12
摘要
本实用新型公开了一种放射性工业废水滤料换料装置，包括导轨、滑块、定滑轮、卷扬机、挂钩、滤料限位环和废物桶;导轨设于放射性废水工艺处理单元以及废物桶的上方;滑块滑动连接于导轨，其中一个卷扬机的拉绳绕过一个定滑轮连接于滑块，另一个卷扬机的拉绳绕过另一个定滑轮和滑块后自由垂落作为用于换料的换料绳;挂钩固定于换料绳自由垂落部分的下端用于悬挂袋式滤料;根据放射性废水处理中的袋式过滤器换料特点，有针对性的设计了其换料装置，实现在放射性废水处理工艺的袋式滤料换料时，能同时滤干滤料水分和避免人员沾污和照射，造价低廉，且不需要外界机械能量，提高了换料效率。
权利要求书
1.一种放射性工业废水滤料换料装置，其特征在于：包括导轨、滑块、定滑轮、卷扬机、挂钩、滤料限位环和废物桶;所述导轨设于放射性废水工艺处理单元以及废物桶的上方;所述滑块滑动连接于导轨，定滑轮和卷扬机分别为两个，两个定滑轮分列于导轨两端;其中一个卷扬机的拉绳绕过一个定滑轮连接于滑块，另一个卷扬机的拉绳绕过另一个定滑轮和滑块后自由垂落作为用于换料的换料绳;所述滤料限位环固定于换料绳自由垂落部分;所述挂钩固定于换料绳自由垂落部分的下端用于悬挂袋式滤料;所述导轨上设有用于对滑块进行定位的定位孔;滑块上对应定位孔设有定位螺栓。
2.根据权利要求1所述的放射性工业废水滤料换料装置，其特征在于：所述滑块上设有用于供换料绳穿过的线槽;滑块的线槽处设有用于连接换料绳的滑轮。
3.根据权利要求2所述的放射性工业废水滤料换料装置，其特征在于：所述挂钩、定滑轮、导轨、滑块、滤料限位环和废物桶均为不锈钢材质。
4.根据权利要求3所述的放射性工业废水滤料换料装置，其特征在于：两个卷扬机的拉绳的材质均为剑麻。
说明书
放射性工业废水滤料换料装置
技术领域
本实用新型属于放射性废水处理装置领域，尤其涉及一种放射性工业废水滤料换料装置。
背景技术
随着我国核工业的发展，产生了大量的放射性废物，其中很大一部分就是放射性废水。放射性废水的处理方式有吸附法、离子交换法、蒸发法、絮凝沉淀法等。吸附法、离子交换法采用沸石、活性炭、离子交换树脂等水处理材料时，废水流易将这些材料击碎，因此在放射性废水处理工艺中通常将这些材料装入滤袋中，方便装卸滤料。
放射性废水处理后的滤料由于其本身带有放射性，废滤料的换料必须考虑其含水量、以及对工作人员的受照剂量等。若采用人工手提滤袋换料不仅无法滤干滤料中的水分，也会对人员造成放射性沾污和不必要的照射。
实用新型内容
有鉴于此，本实用新型的目的是提供一种放射性工业废水滤料换料装置，实现在放射性废水处理工艺的袋式滤料换料时，能同时滤干滤料水分和避免人员沾污和照射，且不需要外界机械能量。

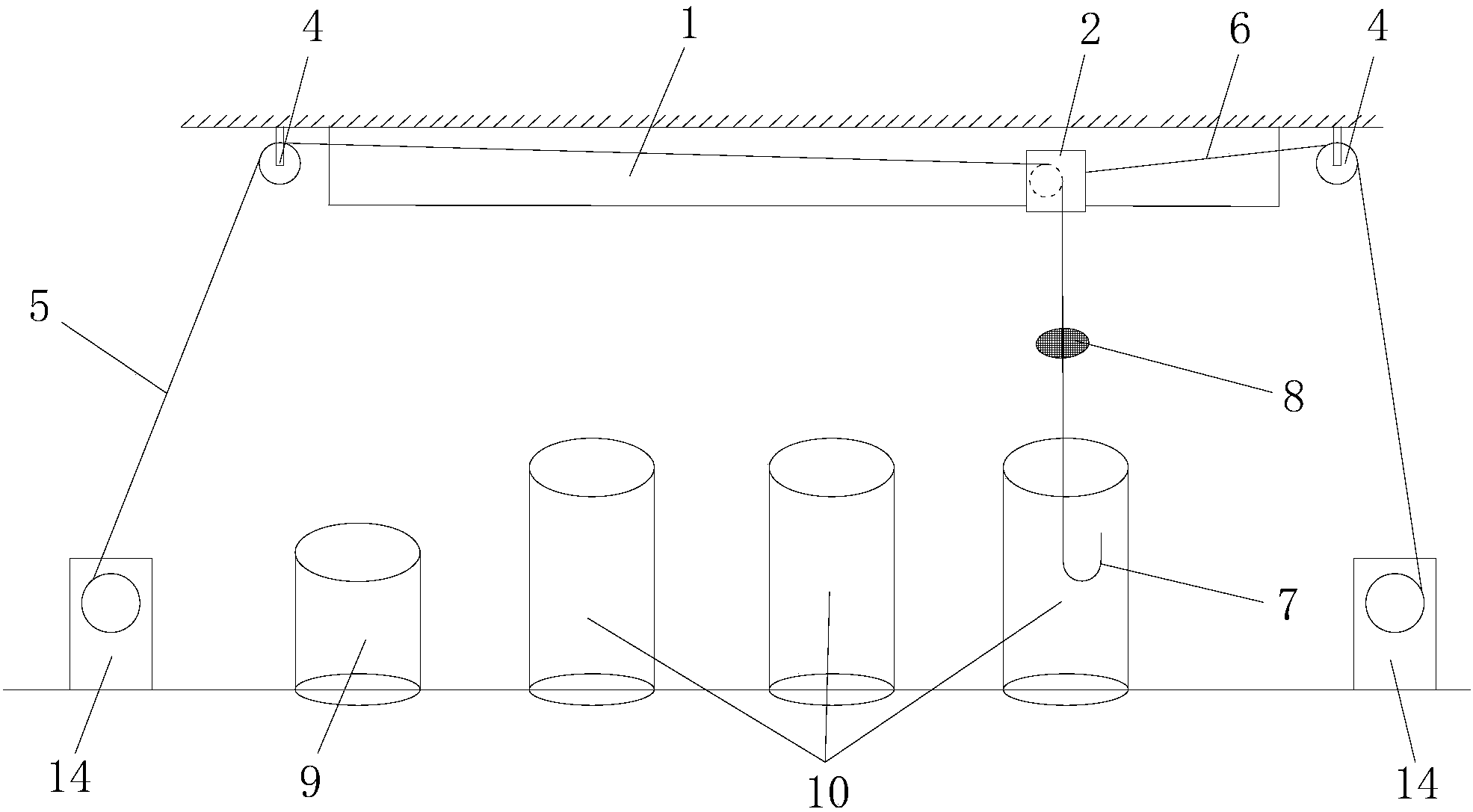

本实用新型公开了一种放射性工业废水滤料换料装置，包括导轨、滑块、定滑轮、卷扬机、挂钩、滤料限位环和废物桶;所述导轨设于放射性废水工艺处理单元以及废物桶的上方;所述滑块滑动连接于导轨，定滑轮和卷扬机分别为两个，两个定滑轮分列于导轨两端;其中一个卷扬机的拉绳绕过一个定滑轮连接于滑块，另一个卷扬机的拉绳绕过另一个定滑轮和滑块后自由垂落作为用于换料的换料绳;所述滤料限位环固定于换料绳自由垂落部分;所述挂钩固定于换料绳自由垂落部分的下端用于悬挂袋式滤料;所述导轨上设有用于对滑块进行定位的定位孔;滑块上对应定位孔设有定位螺栓。
进一步，所述滑块上设有用于供换料绳穿过的线槽;滑块的线槽处设有用于连接换料绳的滑轮。
进一步，所述挂钩、定滑轮、导轨、滑块、滤料限位环和废物桶均为不锈钢材质。
进一步，两个卷扬机的拉绳的材质均为剑麻。
本实用新型的有益效果是：本实用新型的放射性工业废水滤料换料装置，根据放射性废水处理中的袋式过滤器换料特点，有针对性的设计了其换料装置，实现在放射性废水处理工艺的袋式滤料换料时，能同时滤干滤料水分和避免人员沾污和照射，造价低廉，且不需要外界机械能量，提高了换料效率。
