申请日2016.09.27
公开(公告)日2017.04.12
IPC分类号C02F9/04
摘要
本实用新型属于水处理技术领域，涉及一种饮用水处理装置，特别是一种用于应急饮用水处理的集装箱超滤膜装置及其集装箱。一种用于应急饮用水处理的集装箱超滤膜装置，包括设置在集装箱内的依次通过管路连接的原水泵、多介质过滤器、自清洗过滤器和超滤膜装置，经过超滤膜装置的产水出口分别连接有产水箱和清洁水箱，产水箱出口与泵入到用户点的供水泵相连;清洗水箱通过出水泵和清洗滤器，与超滤膜装置连接。本实用新型既方便于运输，送至饮用水应急需求的地方，同时又可以模块化生产该产品。
权利要求书
1.一种用于应急饮用水处理的集装箱超滤膜装置，其特征在于：包括设置在集装箱内的依次通过管路连接的原水泵、多介质过滤器、自清洗过滤器和超滤膜装置，经过超滤膜装置的产水出口分别连接有产水箱和清洁水箱，产水箱出口与泵入到用户点的供水泵相连;清洗水箱通过出水泵和清洗滤器，与超滤膜装置连接。
2.根据权利要求1所述的用于应急饮用水处理的集装箱超滤膜装置，其特征在于：所述多介质过滤器为石英砂过滤器，所述自清洗过滤器为叠片式过滤器。
3.根据权利要求1所述的用于应急饮用水处理的集装箱超滤膜装置，其特征在于：所述清洗滤器与超滤膜装置之间的水管连接有加药泵，加药泵入口连接到加药箱。
4.根据权利要求1所述的用于应急饮用水处理的集装箱超滤膜装置，其特征在于：还包括用于调节加药泵、原水泵、供水泵及出水泵的开关、流量大小的PLC电气控制系统。
5.根据权利要求4所述的用于应急饮用水处理的集装箱超滤膜装置，其特征在于：所述PLC电气控制系统通过设置在进料管路中的流量计信号和水质在线检测的数据信号，调节供水泵的转速和加药泵的转速，控制水体流量和加药量。
6.一种应急饮用水处理的集装箱，包括箱体，其特征在于：所述箱体内设有权利要求1-5任一所述的集装箱超滤膜装置。
7.根据权利要求6所述的集装箱，其特征在于：所述箱体体积为6.058米×2.438米×2.980米。
8.根据权利要求6所述的集装箱，其特征在于：集装箱内集装箱超滤膜装置每天处理水量1000吨或2000吨或3000吨。
说明书
一种用于应急饮用水处理的集装箱超滤膜装置及其集装箱
技术领域
本实用新型属于水处理技术领域，涉及一种饮用水处理装置，特别是一种用于应急饮用水处理的集装箱超滤膜装置及其集装箱。
背景技术
饮用水是指人们的饮水和生活用水。人们从临水而居到打井取水，对水的要求越来越严苛，从最初的自来水，洁净水，发展到如今的健康水。随着人们生活品质的提高，“健康水”将成为未来水处理时代永恒的主题。然而，随着工业用水，农业用水的排放量增加，其中的污染物含量也随之增加甚至超标，使得地表水水质越来越差。因此，“健康水”成为了人们对饮用水的诉求。
超滤是一种能将溶液进行净化和分离的膜分离技术。超滤膜系统是以超滤膜丝为过滤介质，膜两侧的压力差为驱动力的溶液分离装置。超滤膜的过滤孔径为0.001-0.1μm只允许溶液中的溶剂(如水分子)、无机盐及小分子有机物透过，而将溶液中的悬浮物、胶体、蛋白质和微生物等大分子物质截留，同时保留了微量元素和矿物质，从而达到净化和分离的目的。但是，目前将超滤膜用于饮用水供应的装置占地面积大、造价昂贵，而且工艺设计复杂运行成本又高，且不方便运输。尤其是在突发情况，不能及时进行水处理。
发明内容
本实用新型的目的是为了解决现有的饮用水供应装置造价昂贵运行成本高且不方便运输的技术问题，我们设计了一种用于应急饮用水处理的集装箱超滤膜装置。采用超滤膜技术处理，并将其放置于集装箱箱体内，在保证饮用水的水质达到国家饮用水标准的前提下，降低了装置的能耗和运行成本，最重要的是该装置方便于运输，适用于应急状态下饮用水供应。
一种用于应急饮用水处理的集装箱超滤膜装置，包括设置在集装箱内的依次通过管路连接的原水泵、多介质过滤器、自清洗过滤器和超滤膜装置，经过超滤膜装置的产水出口分别连接有产水箱和清洁水箱，产水箱出口与泵入到用户点的供水泵相连;清洗水箱通过出水泵和清洗滤器，与超滤膜装置连接。
优选的，所述多介质过滤器包括依次连接的石英砂过滤器和叠片式过滤器。
优选的，所述清洗滤器与超滤膜装置之间的水管连接有加药泵，加药泵入口连接到加药箱。
优选的，还包括用于调节加药泵、原水泵、供水泵及出水泵的开关、流量大小的PLC电气控制系统。
优选的，所述PLC电气控制系统通过设置在进料管路中的流量计信号和水质在线检测的数据信号，调节供水泵的转速和加药泵的转速，控制水体流量和加药量，对水体进行消毒，从而达到相应的净水标准。
另外本实用新型还提供了一种应急饮用水处理的集装箱，包括箱体，所述箱体内设有集装箱超滤膜装置，超滤膜装置包括设置在集装箱内的依次通过管路连接的原水泵、多介质过滤器、自清洗过滤器和超滤膜装置，经过超滤膜装置的产水出口分别连接有产水箱和清洁水箱，产水箱出口与泵入到用户点的供水泵相连;清洗水箱通过出水泵和清洗滤器，与超滤膜装置连接。
优选的，所述多介质过滤器包括依次连接的石英砂过滤器和叠片式过滤器。
优选的，所述清洗滤器与超滤膜装置之间的水管连接有加药泵，加药泵入口连接到加药箱。
优选的，还包括用于调节加药泵、原水泵、供水泵及出水泵的开关、流量大小的PLC电气控制系统。
优选的，所述PLC电气控制系统通过设置在进料管路中的流量计信号和水质在线检测的数据信号，调节供水泵的转速和加药泵的转速，控制水体流量和加药量，对水体进行消毒，从而达到相应的净水标准。
优选的，所述箱体体积为6.058米×2.438米×2.980米。
优选的，集装箱内集装箱超滤膜装置每天处理水量1000吨或2000吨或3000吨。

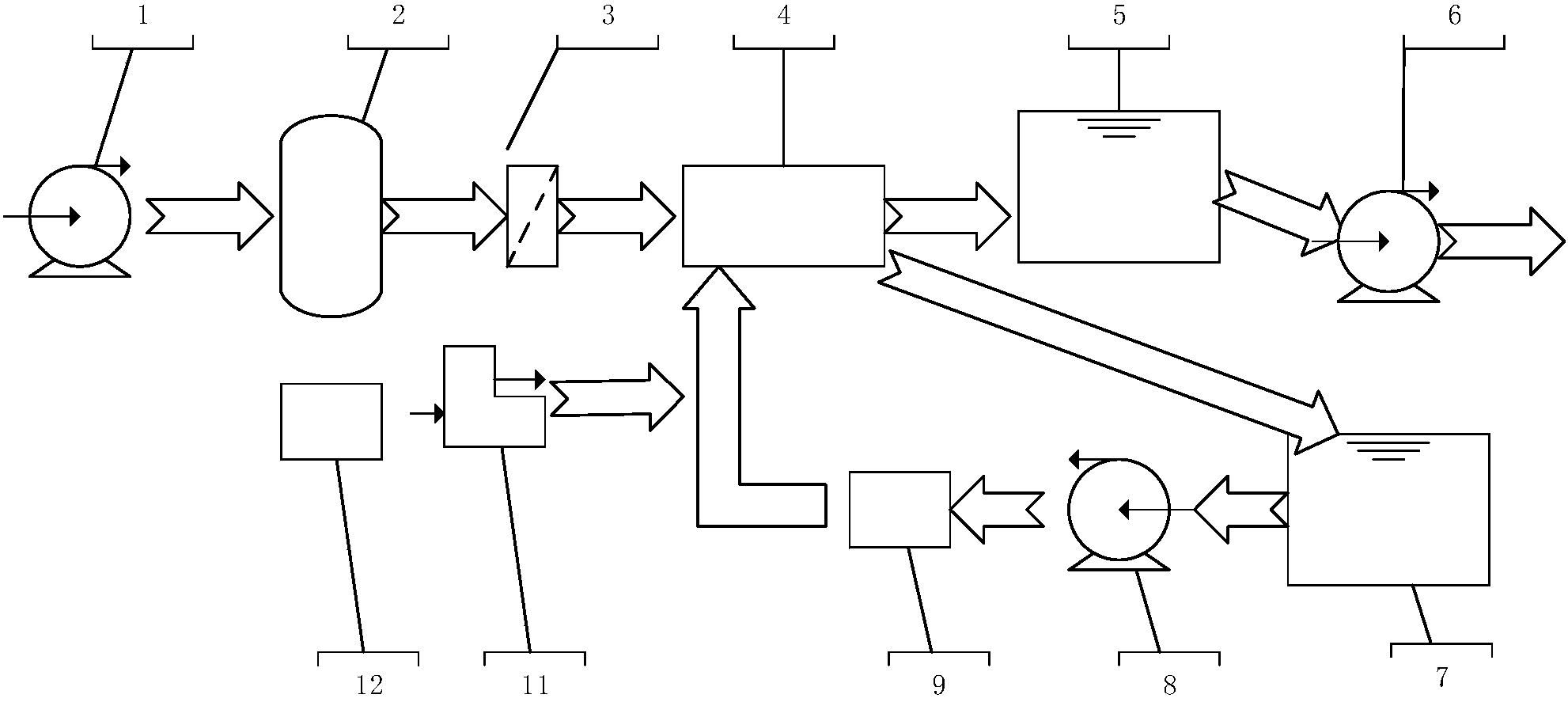

本实用新型所采用的具体技术方案是：通过原水泵1将水源地的水泵入多介质过滤器2中，除去水中大颗粒杂质以及悬浮物，然后经自清洗过滤器3后，进入超滤处理装置4，除去悬浮物、胶体微粒和细菌等有害物质，保留了原水中原有的微量元素和矿物质。经过超滤膜装置的产水分两路，一路进入产水箱5，再通过产水泵6，泵入到用户点;另一路进入清洗水箱7，再通过水泵8，经过清洗滤器9，进入超滤膜装置进行反洗和清洗工艺段。
本实用新型的有益效果是：将超滤膜装置放置于集装箱箱体内，既方便于运输，送至饮用水应急需求的地方，同时又可以模块化生产该产品。根据用户不同的需求，定制不同处理量的装置。节约了造价成本，又节约了运行成本和能耗，经济实用，操作方便。同时，装置到达现场后，只需连接好装置的进口和出口，就可以运行该装置，大大缩减了现场工期，极大得降低了工程实施带来的风险。
