申请日2016.09.27
公开(公告)日2017.04.19
IPC分类号F16K17/00
摘要

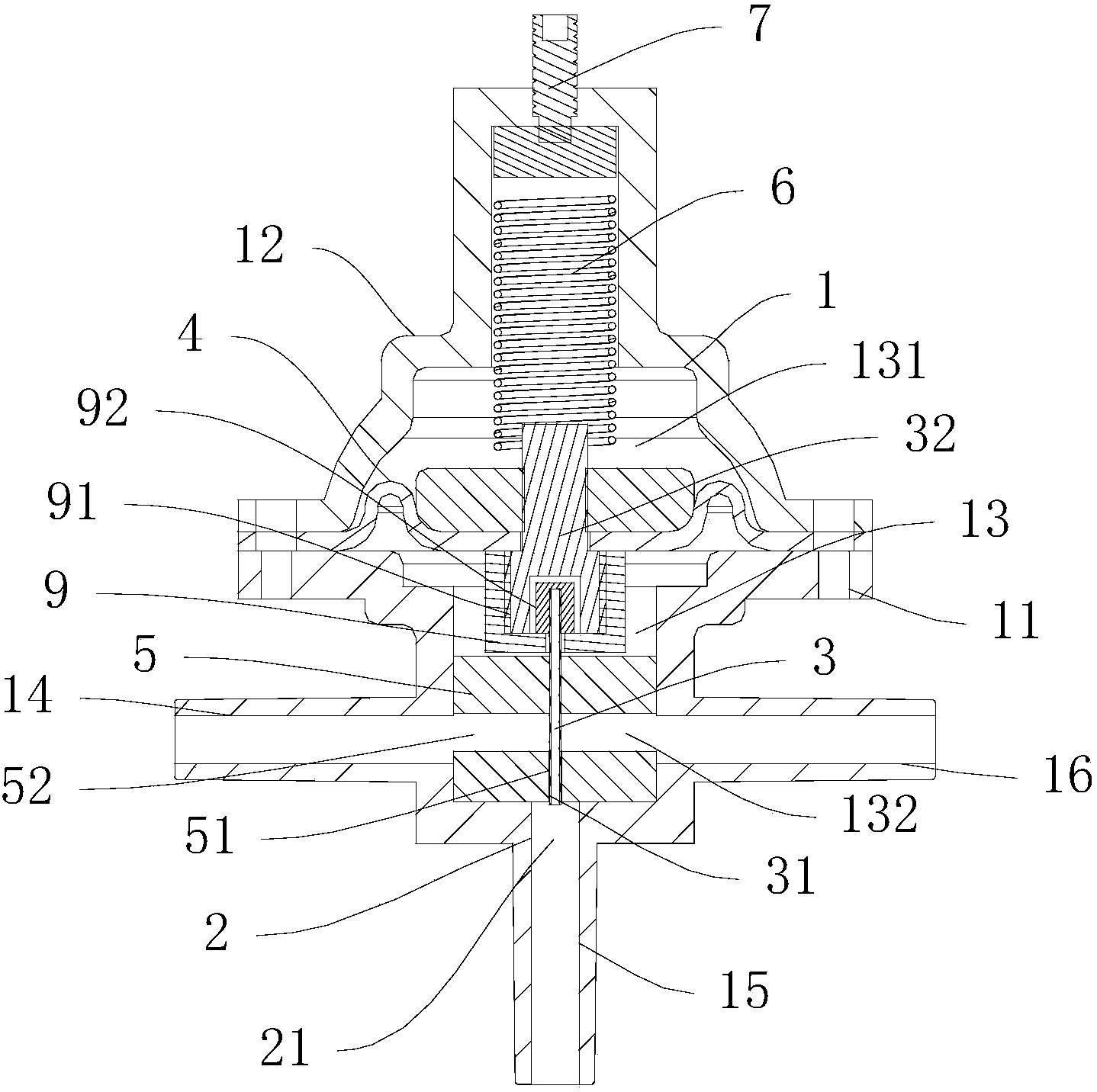

本实用新型公开了废水比阀以及反渗透滤芯净水机，该废水比阀包括：阀体，阀体上设置有进水孔;节流装置，节流装置设置在阀体内，节流装置包括与进水孔连通的节流孔;针体，针体能相对节流装置运动，以插入或脱离节流孔。针体能插入以及伸出节流装置的节流孔，进而可以避免现有技术中，节流阀芯在水压的作用下朝向节流调节针运动时，因为节流阀芯的结构较为复杂以及质量较重造成的运动不便。
权利要求书
1.一种废水比阀，其特征在于，所述废水比阀包括：
阀体，所述阀体上设置有进水孔;
节流装置，所述节流装置设置在所阀体内，所述节流装置包括与所述进水孔连通的节流孔;
针体，所述针体能相对所述节流装置运动，以插入或脱离所述节流孔。
2.根据权利要求1所述的废水比阀，其特征在于，所述废水比阀包括与所述针体连接的受力部，所述受力部能在通过所述阀体的进水孔流入的液体的作用下带动所述针体运动。
3.根据权利要求1所述的废水比阀，其特征在于，所述废水比阀包括受力部，所述受力部与所述针体连接，所述受力部能承受一通过所述阀体的进水孔流入的液体施加的以使所述针体脱离所述节流孔的第一作用力。
4.根据权利要求1所述的废水比阀，其特征在于，所述废水比阀包括受力部，所述受力部与所述针体连接，所述受力部能承受一通过所述阀体的进水孔流入的液体施加的以使所述针体插入所述节流孔的第二作用力。
5.根据权利要求3或4所述的废水比阀，其特征在于，所述受力部包括能在作用力的作用下发生形变的弹性片。
6.根据权利要求3或4所述的废水比阀，其特征在于，所述受力部能滑动地设置于所述阀体内。
7.根据权利要求2所述的废水比阀，其特征在于，所述废水比阀包括能向所述针体提供第三作用力的复位机构，所述第三作用力相反于由流入的液体对所述针体提供的作用力。
8.根据权利要求7所述的废水比阀，其特征在于，所述复位机构包括弹性机构，所述弹性机构的一端与所述针体连接，所述弹性机构的另一端与所述阀体连接。
9.根据权利要求7所述的废水比阀，其特征在于，所述复位机构包括设置在所述针体上的磁性件和设置在所述阀体上并能与所述磁性件配合的配合件。
10.根据权利要求7所述的废水比阀，其特征在于，所述复位机构包括用于调节所述针体复位距离的调节件。
11.根据权利要求10所述的废水比阀，其特征在于，所述受力部将所述阀体分隔出一与所述进水孔和所述节流孔隔离的安装腔室，所述复位机构位于所述安装腔室内。
12.根据权利要求2所述的废水比阀，其特征在于，所述废水比阀包括设置在所述节流孔和所述受力部之间的并用于对所述针体起导向作用的导向部，所述导向部内形成有直径小于所述节流孔的直径的导向孔。
13.根据权利要求12所述的废水比阀，其特征在于，所述受力部包括位置调整部，以使所述针体能适配于所述导向孔。
14.根据权利要求1所述的废水比阀，其特征在于，所述针体朝向所述节流孔的一端为中空结构。
15.一种废水比阀，其特征在于，所述废水比阀包括：
阀体，所述阀体具有进水孔和出水孔;
节流装置，所述节流装置包括能将所述出水孔和进水孔连通的节流孔;
隔膜，设置在所述阀体上;
清洗机构，所述清洗机构的一端穿设在隔膜上，所述清洗机构的另一端能插入或脱离所述节流孔;
所述隔膜与所述阀体共同界定液体腔室，所述液体腔室连通所述进水孔。
16.根据权利要求15所述的废水比阀，其特征在于，所述隔膜为能在作用力的作用下发生形变的弹性片，所述弹性片的两端与所述阀体固定密封，或
所述隔膜能滑动密封地设置于所述阀体内，所述隔膜的外壁与所述阀体的内壁相适配。
17.一种反渗透滤芯净水机，其特征在于，包括权利要求1～16任一项所述的废水比阀。
说明书
废水比阀以及反渗透滤芯净水机
技术领域
本实用新型涉及水处理设备领域，尤其涉及废水比阀以及反渗透滤芯净水机。
背景技术
目前，市场上大多数的净水机或纯水机都是依靠反渗透膜对原水进行过滤。原水被压缩通过反渗透膜后，被过滤为纯水和废水两部分。废水比阀用于控制纯水与废水的比例。废水比阀包括阀体和设置在阀体内的节流装置。节流装置上设置有节流孔，通过调节节流孔的孔径以及长度进而控制废水比阀的废水比例。但节流孔由于孔径较小，所以在长时间的使用中，水中的钙质等物质会堵塞节流孔，因此需要经常将废水比阀从净水机或纯水机上拆掉并清理堵塞在节流孔中的钙化物以及其它杂质，非常不方便。
中国专利CN104455521A公开了一种自清洁手动冲洗阀。该自清洁手动冲洗阀包括有阀体和阀芯。阀体上设置有进水通道、出水通道以及节流孔。阀芯设置在阀体内，阀芯中空部内设置有自清洁节流机构，该自清洁节流机构包括有节流阀芯、弹簧和节流调节针，节流调节针上端直接或间接的固定在阀芯的封闭端节流调节针的下端并对着节流孔设置，节流阀芯在水压和弹簧的作用下可实现上下移动构成节流调节针与节流孔的插动配合，进而可以对节流孔内的钙化物以及其它杂质进行清理。在该装置中，采用过对节流阀芯的位移来调节节流孔的流出流量。上述装置可能具有效果不佳的缺点。例如，节流阀芯的重量以及尺寸较大，因而节流阀芯的运动可能较为不稳定。或者，节流阀芯的重量较大，当节流阀芯与针体由于定位不准确产生碰擦时，对针体的磨损较大。
实用新型内容
针对上述问题，本实用新型的目的在于提供了废水比阀以及反渗透滤芯净水机，其具有较佳的运动效果。
为了实现上述目的，本实用新型提供了一种废水比阀，所述废水比阀包括：
阀体，所述阀体上设置有进水孔;
节流装置，所述节流装置设置在所阀体内，所述节流装置包括与所述进水孔连通的节流孔;
针体，所述针体能相对所述节流装置运动，以插入或脱离所述节流孔。
优选的，所述废水比阀包括与所述针体连接的受力部，所述受力部能在通过所述阀体的进水孔流入的液体的作用下带动所述针体运动。
优选的，所述废水比阀包括受力部，所述受力部与所述针体连接，所述受力部能承受一通过所述阀体的进水孔流入的液体施加的以使所述针体脱离所述节流孔的第一作用力。
优选的，所述废水比阀包括受力部，所述受力部与所述针体连接，所述受力部能承受一通过所述阀体的进水孔流入的液体施加的以使所述针体插入所述节流孔的第二作用力。
优选的，所述受力部包括能在作用力的作用下发生形变的弹性片。
优选的，所述受力部能滑动地设置于所述阀体内。
优选的，所述废水比阀包括能向所述针体提供第三作用力的复位机构，所述第三作用力相反于由流入的液体对所述针体提供的作用力。
优选的，所述复位机构包括弹性机构，所述弹性机构的一端与所述针体连接，所述弹性机构的另一端与所述阀体连接。
优选的，所述复位机构包括设置在所述针体上的磁性件和设置在所述阀体上并能与所述磁性件配合的配合件。
优选的，所述复位机构包括用于调节所述针体复位距离的调节件。
优选的，所述受力部将所述阀体分隔出一与所述进水孔和所述节流孔隔离的安装腔室，所述复位机构位于所述安装腔室内。
优选的，所述废水比阀包括设置在所述节流孔和所述受力部之间的并用于对所述针体起导向作用的导向部，所述导向部内形成有直径小于所述节流孔的直径的导向孔。
优选的，所述受力部包括位置调整部，以使所述针体能适配于所述导向孔。
优选的，所述针体朝向所述节流孔的一端为中空结构。
本实用新型还公开了一种废水比阀，所述废水比阀包括：
阀体，所述阀体具有进水孔和出水孔;
节流装置，所述节流装置包括能将所述出水孔和进水孔连通的节流孔;
隔膜，设置在所述阀体上;
清洗机构，所述清洗机构的一端穿设在隔膜上，所述清洗机构的另一端能插入或脱离所述节流孔;
所述隔膜与所述阀体共同界定液体腔室，所述液体腔室连通所述进水孔。
优选的，所述隔膜为能在作用力的作用下发生形变的弹性片，所述弹性片的两端与所述阀体固定密封，或
所述隔膜能滑动密封地设置于所述阀体内，所述隔膜的外壁与所述阀体的内壁相适配。
本实用新型还公开了一种反渗透滤芯净水机，包括上述的废水比阀。
综上所述，本实用新型具有以下有益效果：
该废水比阀的节流装置可以固定设置在阀体内，受力部能带动针体插入以及伸出节流装置的节流孔。由现有技术中的节流阀芯在水压的作用下朝向节流调节针运动改变为节流装置的针体运动插入以及伸出节流装置的节流孔，从而避免了因节流阀芯的结构较为复杂或质量较重造成的运动不稳定，以及因运动不稳定而造成针体与节流孔之间可能存在的摩擦。
另外，通过针体与节流孔的滑动配合，针体能将节流孔内的钙化物以及其它杂质推出节流孔外，从而对节流孔内进行清理，避免了废水比阀在长期的使用过程中，废水比阀的节流孔被钙化物或者杂质堵塞的现象，解决了要将废水比阀从净水机或者纯水机上拆掉进行清洗的不便的问题。
废水比阀内还设置有能承受一通过阀体的进水孔流入的液体施加的以使针体脱离节流孔的第一作用力的受力部，使得进入阀体内的水流的压力越大，针体受到的第一作用力就越大，从而针体脱离节流孔的可能性就越大。避免了现有技术中，因为水压过大，针体无法从节流孔中脱离而使得废水比阀不能正常使用的现象。
