申请日2016.09.27
公开(公告)日2017.04.12
IPC分类号C05G3/00; C05F7/00; C05F17/02
摘要
本实用新型公开了一种污泥‑生物炭有机复合肥制备系统，包括秸秆粉碎机，炭化炉，生物炭储存箱，传送带，发酵池，除臭杀菌装置，生物淋滤反应器，污泥储存箱，太阳能干化设备，混料罐，造粒机，精加工装置。本实用新型通过一系列设备将剩余污泥和农作物秸秆转化为制备污泥‑生物炭有机复合肥的原料，即污泥成品和生物炭成品，并利用混料罐、造粒机与精加工装置等实现了污泥‑生物炭有机复合肥的制备。通过该系统可以制得改良土壤、提高作物产量及品质的有机复合肥，同时能够改善生态环境，减少生物质资源的浪费，创造更大的经济效益。
权利要求书

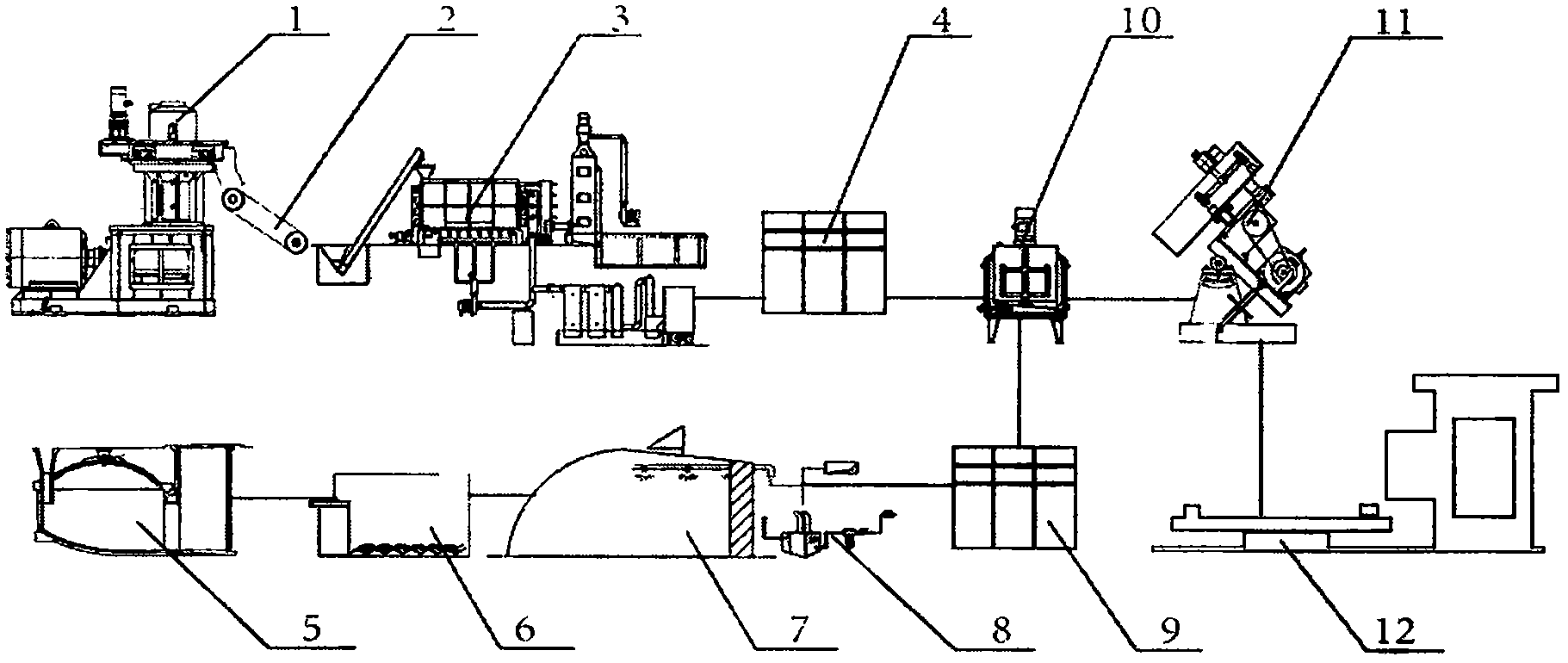

1.一种污泥-生物炭有机复合肥制备系统，其特征在于：包括秆粉碎机，炭化炉，生物炭储存箱，传送带，发酵池，除臭杀菌装置，生物淋滤反应器，污泥储存箱，太阳能干化设备，混料罐，造粒机，精加工装置;所述秸秆粉碎机通过传送带与炭化炉的进料口连接，所述炭化炉与生物炭储存箱连接;所述发酵池、生物淋滤反应器、太阳能干化设备、除臭杀菌装置和污泥储存箱依次连接;所述生物炭储存箱和污泥储存箱分别与所述混料罐的进料口连接，所述混料罐的出料口与造粒机相连，所述造粒机与精加工装置相连。
2.根据权利要求1所述的一种污泥-生物炭有机复合肥制备系统，其特征在于：所述生物淋滤反应器设有生物林滤池、驱动电机、搅拌器、曝气器和空气压缩机;其中，所述生物淋滤反应器与所述太阳能干化设备相连，采用连续式生物淋滤工艺去除污泥重金属。
3.根据权利要求1所述的一种污泥-生物炭有机复合肥制备系统，其特征在于：所述精加工装置由流化床、自动搅拌器、装袋封口机组成;其中，所述精加工装置与所述造粒机相连。
说明书
一种污泥-生物炭有机复合肥制备系统
技术领域
本实用新型涉及复合肥生产领域，具体涉及一种污泥-生物炭有机复合肥制备系统。
背景技术
我国农村约有三分之一的农作物秸秆未被利用，很大一部分都被直接焚烧，这不仅使得高品位的生物质资源被浪费，还导致一系列环境污染问题。随着经济和工业规模的迅速发展，城市污水处理厂每天都在产生大量的剩余污泥，目前的主要处理方式是地下掩埋，这样的处理方式违背了可持续发展的基本原则。
污泥是污水处理后的附属品，经过堆肥化处理的污泥质地疏松，可被植物利用的营养成分增加，病原菌和寄生虫卵几乎全部被杀死。污泥堆肥产品可改善土壤物理性质，提高土壤保水能力及土壤团粒结构稳定性，是一种良好的土壤结构改良剂。在常规施肥的基础上增施污泥有机肥可显著提高水稻产量、糙米营养品质。生物炭主要用来破解秸秆燃烧难题，减少面源污染，实现农业“碳封存”，主要用来改良土壤、培肥地力、修复农田、提高作物产量和品质等。耕地施用生物炭有助于改善土壤理化性状，如pH、容重、孔隙度、持水性等，特别是有利于提高土壤有效养分含量，这些条件的改变对于促进作物生长发育有重要作用。
目前，我国在秸秆生物炭与城市污泥的还田技术仅限在单一材料的施用方面，还没有开展利用污泥与生物炭的耦合生态农用，单纯的污泥施肥由于其本身的安全性问题阻碍了其发展，而生物炭的单独施用又缺乏足量的营养元素，因此在客观上就需要一种能够将两者融合以提高作物质量、产量并改善土壤性质的技术。
实用新型内容
本实用新型的目的在于克服现有技术中的不足，提供一种自动化程度高，能够有效提高原材料预处理、制备以及制肥效率，避免二次污染，充分发挥生物炭与污泥耦合农用增产提效作用，确保产品安全性和质量的污泥-生物炭有机复合肥制备系统。
本实用新型采用如下技术方案：
一种污泥-生物炭有机复合肥制备系统，其特征在于：包括秸秆粉碎机，炭化炉，生物炭储存箱，传送带，发酵池，除臭杀菌装置，生物淋滤反应器，污泥储存箱，太阳能干化设备，混料罐，造粒机，精加工装置;所述秸秆粉碎机通过传送带与炭化炉的进料口连接，所述炭化炉与生物炭储存箱连接;所述发酵池、生物淋滤反应器、太阳能干化设备、除臭杀菌装置和污泥储存箱依次相连;所述生物炭储存箱和污泥储存箱分别与所述混料罐的进料口相连，所述混料罐的出料口与造粒机相连，所述造粒机与精加工装置相连。
在上述方案中，所述生物淋滤反应器设有生物林滤池、驱动电机、搅拌器、曝气器和空气压缩机;其中，所述生物淋滤反应器与所述太阳能干化设备相连，采用连续式生物淋滤工艺去除污泥重金属。
在上述方案中，所述精加工装置由流化床、自动搅拌器、装袋封口机组成;其中，所述精加工装置与所述造粒机相连。
本实用新型的优点在于：
1.本实用新型以废水污泥、农作物秸秆或其他农林废弃物为原料制备有机复合肥，为我国大量剩余秸秆资源利用和城市废水污泥的无害化处置提供了新的解决方案;
2.本实用新型所制备的有机复合肥能够起到良好的肥效缓释作用，吸附有益微生物和重金属元素，提高土壤的活性，有利于提高农作物的产量和品质;
3.本实用新型自动化程度高，能够有效提高原材料预处理、制备以及制肥效率，避免二次污染，充分发挥生物炭与污泥耦合农用增产提效作用，废弃资源化利用程度高。
