申请日2016.09.27
公开(公告)日2017.06.13
IPC分类号C02F1/40
摘要

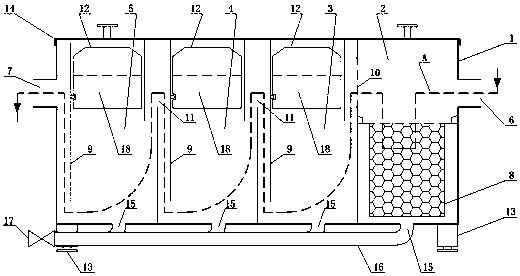

本实用新型公开了一种餐饮污水隔渣隔油池，属于隔油装置技术领域，包括隔油池主池体及主池盖，主池体分隔为隔渣池、第一隔油池、第二隔油池、第三隔油池;隔渣池与第一隔油池之间设置隔渣网水流口，各个隔油池之间设置水流口及隔油板，隔油池主池体设置污水入口及出水口，隔渣池设置隔渣篮，各个隔油池各设置手动刮油装置，隔渣池及三格隔油池的池底各设置排渣污喉，主池体设置池座脚。本实用新型方便隔除池中厨余渣污，方便清洗，相比传统隔油池只有两格隔油池而提高系统的隔油效率，结构简单、安装及操作方便。
权利要求书
1.一种餐饮污水隔渣隔油池，其特征在于，隔油池主池体和可揭开的主池盖，所述隔油池主池体分隔为隔渣池、第一隔油池、第二隔油池以及第三隔油池，所述隔渣池与所述第一隔油池之间设有隔渣网水流口，所述第一隔油池与所述第二隔油池之间以及所述第二隔油池与所述第三隔油池之间设有水流口和隔油板;
所述隔渣池设有污水入口，所述第三隔油池设有出水口;
所述隔渣池设有可提取的隔渣篮，所述第一隔油池、所述第二隔油池以及所述第三隔油池分别设有手动刮油装置和刮油污斗，所述刮油污斗连接池外排油污喉;
所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池的池底分别设有池底排渣喉，所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池分别设有通气口，所述隔油池主池体的外部设有可提取的集油污槽;
所述隔油池主池体设有可调节的池座脚。
2.根据权利要求1所述的餐饮污水隔渣隔油池，其特征在于，所述隔渣网水流口设于所述隔渣池的隔板上部。
3.根据权利要求1所述的餐饮污水隔渣隔油池，其特征在于，所述手动刮油装置包括下刮油板、单向转齿轮以及承高条。
4.根据权利要求3所述的餐饮污水隔渣隔油池，其特征在于，所述下刮油板的设置高度为：拉动所述刮油装置时，所述下刮油板设于水面中;推动所述刮油装置时，所述下刮油板高于所述水面。
5.根据权利要求1所述的餐饮污水隔渣隔油池，其特征在于，所述刮油污斗连接所述池外排油污喉之处设有油污喉闸阀掣。
6.根据权利要求1所述的餐饮污水隔渣隔油池，其特征在于，所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池与池底排渣喉的连接处分别设有排渣喉闸阀掣。
7.根据权利要求1所述的餐饮污水隔渣隔油池，其特征在于，所述通气口设于所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池的背板顶部。
说明书
一种餐饮污水隔渣隔油池
技术领域
本实用新型涉及隔油装置技术领域，具体地说是涉及一种餐饮污水隔渣隔油池。
背景技术
现有的餐饮污水隔油系统中，以香港餐饮业为例，尤其是中小型餐饮业通常采用平流式隔油池，但整池只有两格隔油池，没有设置水面油污刮油装置，也没有设置隔除厨余渣污的装置。这样不但隔油效率有所不足，排除水面油污更不方便又不干净，且池底内容易沉积厨余渣污，因没设置池底排渣污喉，清除池内渣污更困难也更不彻底，隔油池因而经常堵塞及产生恶臭，影响餐饮业的卫生。
上述缺陷，值得解决。
发明内容
为了克服现有的技术的不足，本实用新型提供一种餐饮污水隔渣隔油池。
本实用新型技术方案如下所述：
一种餐饮污水隔渣隔油池，其特征在于，隔油池主池体和可揭开的主池盖，所述隔油池主池体分隔为隔渣池、第一隔油池、第二隔油池以及第三隔油池，所述隔渣池与所述第一隔油池之间设有隔渣网水流口，所述第一隔油池与所述第二隔油池之间以及所述第二隔油池与所述第三隔油池之间设有水流口和隔油板;
所述隔渣池设有污水入口，所述第三隔油池设有出水口;
所述隔渣池设有可提取的隔渣篮，所述第一隔油池、所述第二隔油池以及所述第三隔油池分别设有手动刮油装置和刮油污斗，所述刮油污斗连接池外排油污喉;
所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池的池底分别设有池底排渣喉，所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池分别设有通气口，所述隔油池主池体的外部设有可提取的集油污槽;
所述隔油池主池体设有可调节的池座脚。
根据上述方案的本实用新型，其特征在于，所述隔渣网水流口设于所述隔渣池的隔板上部。
根据上述方案的本实用新型，其特征在于，所述手动刮油装置包括下刮油板、单向转齿轮以及承高条。
更进一步的，拉动所述刮油装置时，所述下刮油板设于水面中;推动所述刮油装置时，所述下刮油板高于所述水面。
根据上述方案的本实用新型，其特征在于，所述刮油污斗连接所述池外排油污喉之处设有油污喉闸阀掣。
根据上述方案的本实用新型，其特征在于，所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池的池底分别设有池底排渣喉，并且连接处分别设有排渣喉闸阀掣。
根据上述方案的本实用新型，其特征在于，所述通气口设于所述隔渣池、所述第一隔油池、所述第二隔油池以及所述第三隔油池的背板顶部。
根据上述方案的本实用新型，其有益效果在于：
1、本实用新型设置隔渣池及可提取的隔渣篮，方便隔除池中厨余渣污;
2、各个池底设置排渣污喉，方便清洗池内体排渣污;
3、三格隔油池各设置手动刮油装置，方便刮排被三格隔油池隔浮于水面的油污;
4、隔油池主池体设置可调节之池座脚，方便调节主池体处于平水状态，以达隔油及刮油最佳功能;
5、各个池设置通气口以作装置各个池的池内与池外之平衡气压之用，包括排泄装置各个池的池内气体，及以达各手动刮油装置刮排水面油污的正常运作;
6、隔油池主池体设置三格隔油池，相比传统隔油池只设置两格隔油池而提高系统的隔油效率;
7、本实用新型结构简单，安装及操作方便。
