申请日2016.11.21
公开(公告)日2017.05.31
IPC分类号C02F1/00
摘要
本发明涉及一种用于污水处理池的密封盖,包括能够盖在污水处理池上的多个子盖体,在多个子盖体中至少有一个能够沿着横向移动以对污水处理池进行敞开和封闭,子盖体包括沿横向间隔开的多个人字梁和与多个人字梁相连并形成第一网格的第一横向辅梁,以及逐个匹配设置在第一网格的各个格子内的第一填充板,其中人字梁由两个主梁对接而成,且所述第一横向辅梁和主梁皆为挤拉型材。该密封盖具有以下优点,即打开和封闭污水处理池的操作难度较低,适合于大跨度的污水处理池,而且整体越厚、质量、弯曲强度和制造成本随着跨度增加的幅度比现有技术的幅度要小,采用可拆卸的方式来方便运输。
权利要求书
1.一种用于 著录项目 全文文本 全文图像 CN106745357A[中文] CN106745357A[英文] 发明名称 --- 一种用于污水处理池的密封盖 申请号CN201611048090.7 申请日2016.11.21 公开(公告)号CN106745357A 公开(公告)日2017.05.31 IPC分类号C02F1/00 申请(专利权)人西原环保工程(上海)有限公司; 发明人鞠庆玲; 优先权号 优先权日 申请人地址上海市浦东新区东方路2981号4J室; 申请人邮编200120; CPC分类号C02F1/00;C02F2201/002;C02F2201/009 摘要 翻译 本发明涉及一种用于污水处理池的密封盖,包括能够盖在污水处理池上的多个子盖体,在多个子盖体中至少有一个能够沿着横向移动以对污水处理池进行敞开和封闭,子盖体包括沿横向间隔开的多个人字梁和与多个人字梁相连并形成第一网格的第一横向辅梁,以及逐个匹配设置在第一网格的各个格子内的第一填充板,其中人字梁由两个主梁对接而成,且所述第一横向辅梁和主梁皆为挤拉型材。该密封盖具有以下优点,即打开和封闭污水处理池的操作难度较低,适合于大跨度的污水处理池,而且整体越厚、质量、弯曲强度和制造成本随着跨度增加的幅度比现有技术的幅度要小,采用可拆卸的方式来方便运输。 摘要附图 摘要 翻译 摘要附图 CN106745357A[中文] 权利要求书 1.一种用于污水处理池的密封盖,其特征在于,包括能够盖在所述污水处理池上的多个子盖体,在多个所述子盖体中至少有一个能够沿着横向移动以对所述污水处理池进行敞开和封闭,所述子盖体包括沿横向间隔开的多个人字梁和与多个所述人字梁相连并形成第一网格的第一横向辅梁,以及逐个匹配设置在所述第一网格的各个格子内的第一填充板,其中所述人字梁由两个主梁对接而成,且所述第一横向辅梁和主梁皆为挤拉型材。 2.根据权利要求1所述的密封盖,其特征在于,所述第一填充板通过铰轴与所述格子相连,使得所述第一填充板能够对所述格子进行敞开和封闭。 3.根据权利要求1所述的密封盖,其特征在于,所述主梁是工字型或槽钢型的玻璃钢型材,所述第一横向辅梁是槽钢型或角钢型的玻璃钢型材,所述第一填充板的材料是玻璃钢,多个所述子盖体相互平行。 4.根据权利要求1所述的密封盖,其特征在于,全部或部分的所述第一填充板是光伏电池板。 5.根据权利要求1到4中任一项所述的密封盖,其特征在于,所述主梁间和所述第一横向辅梁与主梁之间均通过带孔连接板和连接件相连,所述第一填充板与主梁之间和所述第一填充板与第一横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。 6.根据权利要求1到4中任一项所述的密封盖,其特征在于,能够沿着横向移动的所述子盖体的底部上设有允许所述子盖体横向移动的滚轮。 7.根据权利要求1到4中任一项所述的密封盖,其特征在于,所述子盖体还包括设置在所述人字梁的两端的竖向侧壁。 8.根据权利要求7所述的密封盖,其特征在于,在所述竖向侧壁的底部上设有允许所述子盖体横向移动的滚轮。 9.根据权利要求7所述的密封盖,其特征在于,所述竖向侧壁包括与多个所述人字梁的端部分别相连的多个竖向辅梁和与多个所述竖向辅梁相连并形成第二网格的第二横向辅梁,以及逐个匹配设置所述第二网格的各个格子内的第二填充板。 10.根据权利要求9所述的密封盖,其特征在于,所述竖向辅梁和人字梁之间及所述竖向辅梁与第二横向辅梁之间均通过带孔连接板和连接件相连,所述第二填充板与竖向辅梁之间和所述第二填充板与第二横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。 说明书 一种用于污水处理池的密封盖 技术领域 本发明属于污水净化技术领域,具体涉及一种用于污水处理池的密封盖。 背景技术 近年由于城市建设的快速发展,居民区离工厂和市政污水处理厂越来越接近。工厂和市政污水处理厂散发出来的臭气对周围居民的影响也日渐严重。臭气治理的需求也急速增大。 臭气治理的第一步,就是要把臭气源加以密封。各种污水处理池是最常见的臭气源之一。对污水处理池的密封,比较常用的方法是对污水处理池加玻璃钢板盖。玻璃钢板盖密封比较耐用,漂亮,有较高的强度,而且在需要检修内部设备的时候可以随时开启。 目前,玻璃钢盖板的制作方法是在平面或者弧形的模具上,用手工的方式使树脂浸透玻璃纤维布薄层或玻璃纤维短切毡薄层,根据厚度的设计要求决定玻纤和树脂的层数。用这种方式加工制作的盖板解决了不少池体的密封问题。但是,这种方式加工的玻璃钢盖板不适合跨度大(10米以上)的污水处理池,打开和封闭污水处理池的操作难度较高,整体越厚、质量、弯曲强度和制造成本随着跨度增加而晋剧增加,因庞大笨重且不可拆卸等因素导致运输不方便。 发明内容 基于上述全部或部分问题,本发明提供一种用于污水处理池的密封盖,其至少具有以下优点之一,即打开和封闭污水处理池的操作难度较低,适合于大跨度的污水处理池,而且整体越厚、质量、弯曲强度和制造成本随着跨度增加的幅度比现有技术的幅度要小,采用可拆卸的方式来方便运输。 本发明提供了一种用于污水处理池的密封盖,其包括能够盖在所述污水处理池上的多个子盖体,在多个所述子盖体中至少有一个能够沿着横向移动以对所述污水处理池进行敞开和封闭,所述子盖体包括沿横向间隔开的多个人字梁和与多个所述人字梁相连并形成第一网格的第一横向辅梁,以及逐个匹配设置在所述第一网格的各个格子内的第一填充板,其中所述人字梁由两个主梁对接而成,且所述第一横向辅梁和主梁皆为挤拉型材。 进一步地,所述第一填充板通过铰轴与所述格子相连,使得所述第一填充板能够对所述格子进行敞开和封闭。 进一步地,所述主梁是工字型或槽钢型的玻璃钢型材,所述第一横向辅梁是槽钢型或角钢型的玻璃钢型材,所述第一填充板的材料是玻璃钢,多个所述子盖体相互平行。 进一步地,全部或部分的所述第一填充板是光伏电池板。 进一步地,所述主梁间和所述第一横向辅梁与主梁之间均通过带孔连接板和连接件相连,所述第一填充板与主梁之间和所述第一填充板与第一横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。 进一步地,能够沿着横向移动的所述子盖体的底部上设有允许所述子盖体横向移动的滚轮。 进一步地,所述子盖体还包括设置在所述人字梁的两端的竖向侧壁。 进一步地,在所述竖向侧壁的底部上设有允许所述子盖体横向移动的滚轮。 进一步地,所述竖向侧壁包括与多个所述人字梁的端部分别相连的多个竖向辅梁和与多个所述竖向辅梁相连并形成第二网格的第二横向辅梁,以及逐个匹配设置所述第二网格的各个格子内的第二填充板。 进一步地,所述竖向辅梁和人字梁之间及所述竖向辅梁与第二横向辅梁之间均通过带孔连接板和连接件相连,所述第二填充板与竖向辅梁之间和所述第二填充板与第二横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。 本发明的用于污水处理池的密封盖具有多个子盖体,其中至少有一个能够沿着横向移动以对所述污水处理池进行敞开和封闭,当需要打开密封盖时,直接移动体积比密封盖小的子盖体即可,无需像现有那样移动整体盖板,因此打开和封闭污水处理池的操作难度比现有技术要低。同时,本发明的用于污水处理池的密封盖的子盖体主要由人字梁、第一横向辅梁和填充板拼接组成,从力学的角度来讲,本发明的用于污水处理池的密封盖更适合大跨度(纵向尺寸)的污水处理池,而且整体越厚、质量、弯曲强度和制造成本随着跨度增加的幅度比现有技术的幅度要小。此外,发明的用于污水处理池的密封盖由多个子盖体组成,无需像现有技术那样整体运输,可以分成几部分堆叠地或单独地运输,进而降低运输难度。更方便的是,该盖体还是由人字梁、第一横向辅梁和填充板拼接组成,且人字梁、第一横向辅梁和填充板之间可以拆卸,以便进一步地降低运输难度。 处理池的密封盖,其特征在于,包括能够盖在所述污水处理池上的多个子盖体,在多个所述子盖体中至少有一个能够沿着横向移动以对所述污水处理池进行敞开和封闭,所述子盖体包括沿横向间隔开的多个人字梁和与多个所述人字梁相连并形成第一网格的第一横向辅梁,以及逐个匹配设置在所述第一网格的各个格子内的第一填充板,其中所述人字梁由两个主梁对接而成,且所述第一横向辅梁和主梁皆为挤拉型材。
2.根据权利要求1所述的密封盖,其特征在于,所述第一填充板通过铰轴与所述格子相连,使得所述第一填充板能够对所述格子进行敞开和封闭。
3.根据权利要求1所述的密封盖,其特征在于,所述主梁是工字型或槽钢型的玻璃钢型材,所述第一横向辅梁是槽钢型或角钢型的玻璃钢型材,所述第一填充板的材料是玻璃钢,多个所述子盖体相互平行。
4.根据权利要求1所述的密封盖,其特征在于,全部或部分的所述第一填充板是光伏电池板。
5.根据权利要求1到4中任一项所述的密封盖,其特征在于,所述主梁间和所述第一横向辅梁与主梁之间均通过带孔连接板和连接件相连,所述第一填充板与主梁之间和所述第一填充板与第一横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。
6.根据权利要求1到4中任一项所述的密封盖,其特征在于,能够沿着横向移动的所述子盖体的底部上设有允许所述子盖体横向移动的滚轮。
7.根据权利要求1到4中任一项所述的密封盖,其特征在于,所述子盖体还包括设置在所述人字梁的两端的竖向侧壁。
8.根据权利要求7所述的密封盖,其特征在于,在所述竖向侧壁的底部上设有允许所述子盖体横向移动的滚轮。
9.根据权利要求7所述的密封盖,其特征在于,所述竖向侧壁包括与多个所述人字梁的端部分别相连的多个竖向辅梁和与多个所述竖向辅梁相连并形成第二网格的第二横向辅梁,以及逐个匹配设置所述第二网格的各个格子内的第二填充板。
10.根据权利要求9所述的密封盖,其特征在于,所述竖向辅梁和人字梁之间及所述竖向辅梁与第二横向辅梁之间均通过带孔连接板和连接件相连,所述第二填充板与竖向辅梁之间和所述第二填充板与第二横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。
说明书
一种用于污水处理池的密封盖
技术领域
本发明属于污水净化技术领域,具体涉及一种用于污水处理池的密封盖。
背景技术
近年由于城市建设的快速发展,居民区离工厂和市政污水处理厂越来越接近。工厂和市政污水处理厂散发出来的臭气对周围居民的影响也日渐严重。臭气治理的需求也急速增大。
臭气治理的第一步,就是要把臭气源加以密封。各种污水处理池是最常见的臭气源之一。对污水处理池的密封,比较常用的方法是对污水处理池加玻璃钢板盖。玻璃钢板盖密封比较耐用,漂亮,有较高的强度,而且在需要检修内部设备的时候可以随时开启。
目前,玻璃钢盖板的制作方法是在平面或者弧形的模具上,用手工的方式使树脂浸透玻璃纤维布薄层或玻璃纤维短切毡薄层,根据厚度的设计要求决定玻纤和树脂的层数。用这种方式加工制作的盖板解决了不少池体的密封问题。但是,这种方式加工的玻璃钢盖板不适合跨度大(10米以上)的污水处理池,打开和封闭污水处理池的操作难度较高,整体越厚、质量、弯曲强度和制造成本随着跨度增加而晋剧增加,因庞大笨重且不可拆卸等因素导致运输不方便。
发明内容
基于上述全部或部分问题,本发明提供一种用于污水处理池的密封盖,其至少具有以下优点之一,即打开和封闭污水处理池的操作难度较低,适合于大跨度的污水处理池,而且整体越厚、质量、弯曲强度和制造成本随着跨度增加的幅度比现有技术的幅度要小,采用可拆卸的方式来方便运输。

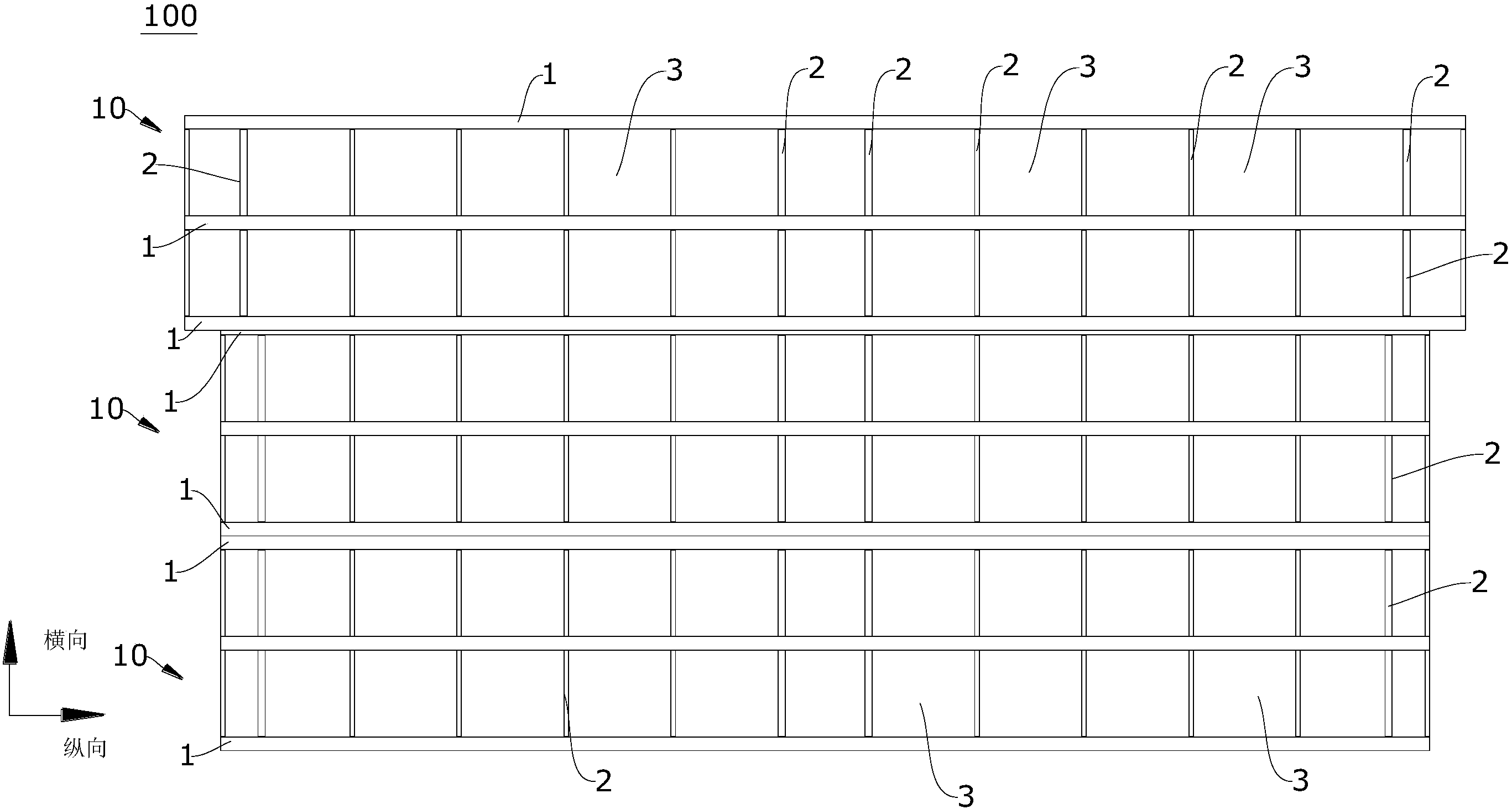

本发明提供了一种用于污水处理池的密封盖,其包括能够盖在所述污水处理池上的多个子盖体,在多个所述子盖体中至少有一个能够沿着横向移动以对所述污水处理池进行敞开和封闭,所述子盖体包括沿横向间隔开的多个人字梁和与多个所述人字梁相连并形成第一网格的第一横向辅梁,以及逐个匹配设置在所述第一网格的各个格子内的第一填充板,其中所述人字梁由两个主梁对接而成,且所述第一横向辅梁和主梁皆为挤拉型材。
进一步地,所述第一填充板通过铰轴与所述格子相连,使得所述第一填充板能够对所述格子进行敞开和封闭。
进一步地,所述主梁是工字型或槽钢型的玻璃钢型材,所述第一横向辅梁是槽钢型或角钢型的玻璃钢型材,所述第一填充板的材料是玻璃钢,多个所述子盖体相互平行。
进一步地,全部或部分的所述第一填充板是光伏电池板。
进一步地,所述主梁间和所述第一横向辅梁与主梁之间均通过带孔连接板和连接件相连,所述第一填充板与主梁之间和所述第一填充板与第一横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。
进一步地,能够沿着横向移动的所述子盖体的底部上设有允许所述子盖体横向移动的滚轮。
进一步地,所述子盖体还包括设置在所述人字梁的两端的竖向侧壁。
进一步地,在所述竖向侧壁的底部上设有允许所述子盖体横向移动的滚轮。
进一步地,所述竖向侧壁包括与多个所述人字梁的端部分别相连的多个竖向辅梁和与多个所述竖向辅梁相连并形成第二网格的第二横向辅梁,以及逐个匹配设置所述第二网格的各个格子内的第二填充板。
进一步地,所述竖向辅梁和人字梁之间及所述竖向辅梁与第二横向辅梁之间均通过带孔连接板和连接件相连,所述第二填充板与竖向辅梁之间和所述第二填充板与第二横向辅梁之间均通过所述连接件相连,所述连接件是螺栓或铆钉。
本发明的用于污水处理池的密封盖具有多个子盖体,其中至少有一个能够沿着横向移动以对所述污水处理池进行敞开和封闭,当需要打开密封盖时,直接移动体积比密封盖小的子盖体即可,无需像现有那样移动整体盖板,因此打开和封闭污水处理池的操作难度比现有技术要低。同时,本发明的用于污水处理池的密封盖的子盖体主要由人字梁、第一横向辅梁和填充板拼接组成,从力学的角度来讲,本发明的用于污水处理池的密封盖更适合大跨度(纵向尺寸)的污水处理池,而且整体越厚、质量、弯曲强度和制造成本随着跨度增加的幅度比现有技术的幅度要小。此外,发明的用于污水处理池的密封盖由多个子盖体组成,无需像现有技术那样整体运输,可以分成几部分堆叠地或单独地运输,进而降低运输难度。更方便的是,该盖体还是由人字梁、第一横向辅梁和填充板拼接组成,且人字梁、第一横向辅梁和填充板之间可以拆卸,以便进一步地降低运输难度。
