申请日2016.11.21
公开(公告)日2017.05.24
IPC分类号C02F9/04
摘要
本实用新型涉及一种用于实验室废水的处理设备。其目的是为了提供一种体积小、自动化程度高、操作简便的实验室废水的处理设备。本实用新型包括臭氧发生器、自流器或者曝气盘、臭氧反应罐、石英砂过滤器、活性炭过滤器和控制器。臭氧发生器的臭氧输出端和实验室废水的进水端都与自流器或者曝气盘的输入端连接，自流器或者曝气盘的输出端与臭氧反应罐的输入端连接，臭氧反应罐的输出端与石英砂过滤器的输入端连接，石英砂过滤器的输出端与活性炭过滤器的输入端连接，活性炭过滤器的输出端与排水管道连接，控制器的控制信号接收端与远程控制中心的控制系统连接，控制器的控制信号输出端分别与臭氧发生器和自流器或者曝气盘的控制端连接。
权利要求书

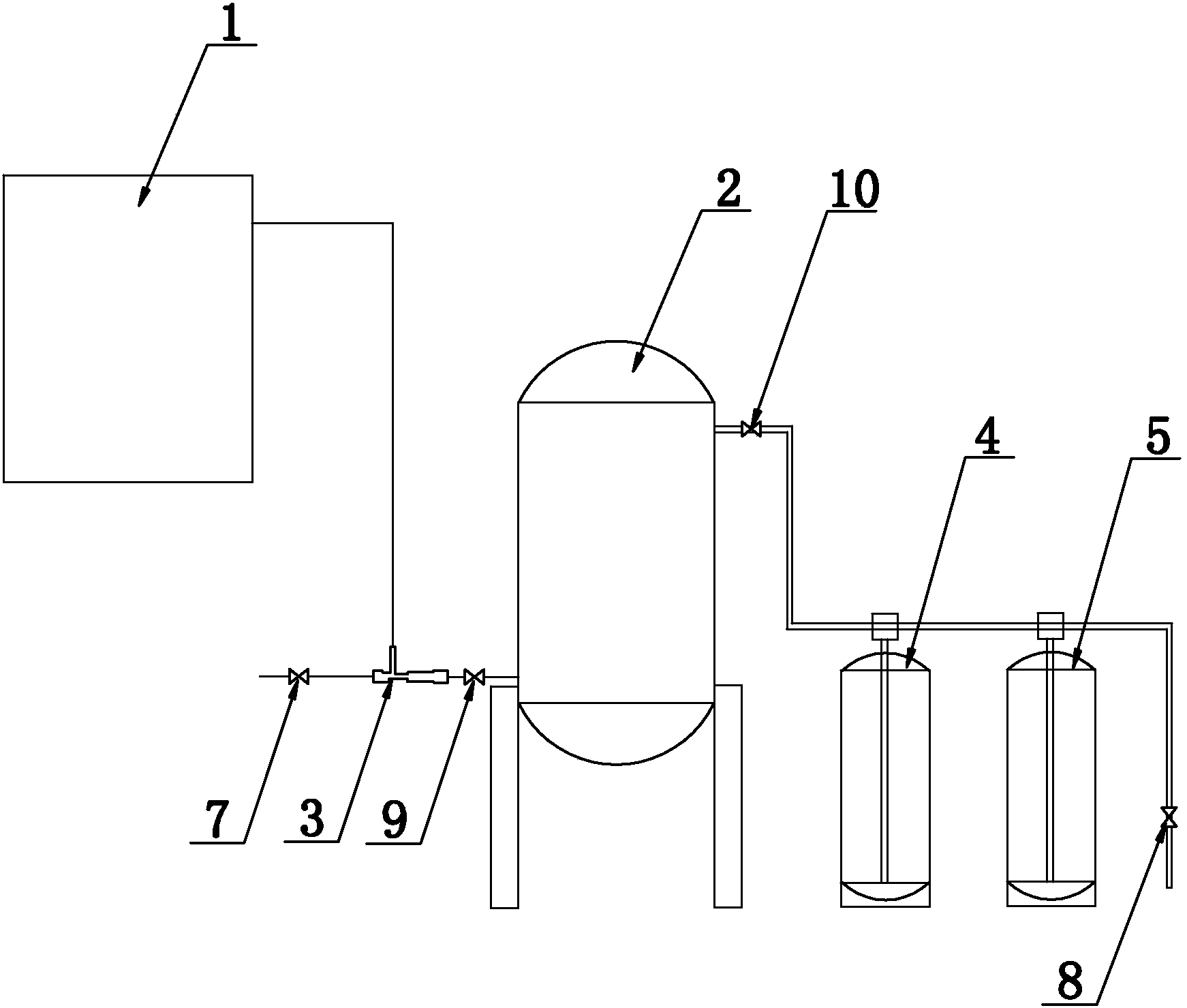

1.一种用于实验室废水的处理设备，其特征在于：包括臭氧发生器(1)、自流器或者曝气盘(3)、臭氧反应罐(2)、石英砂过滤器(4)、活性炭过滤器(5)和控制器，臭氧发生器(1)的臭氧输出端和实验室废水的进水端都与自流器或者曝气盘(3)的输入端连接，自流器或者曝气盘(3)的输出端与臭氧反应罐(2)的输入端连接，臭氧反应罐(2)的输出端与石英砂过滤器(4)的输入端连接，石英砂过滤器(4)的输出端与活性炭过滤器(5)的输入端连接，活性炭过滤器(5)的输出端与排水管道连接，控制器的控制信号接收端与远程控制中心的控制系统连接，控制器的控制信号输出端分别与臭氧发生器(1)和自流器或者曝气盘(3)的控制端连接。
2.根据权利要求1所述的一种用于实验室废水的处理设备，其特征在于：所述实验室废水的进水端设置有进水电磁阀(7)，臭氧反应罐(2)的输入端设置有第一电磁阀(9)，臭氧反应罐(2)的输出端设置有第二电磁阀(10)，排水管道上设置有排水电磁阀(10)，控制器的控制信号输出端还分别与进水电磁阀(7)、排水电磁阀(8)、第一电磁阀(9)和第二电磁阀(10)的控制端连接。
3.根据权利要求1所述的一种用于实验室废水的处理设备，其特征在于：所述控制器设置在控制柜(6)内部。
4.根据权利要求3所述的一种用于实验室废水的处理设备，其特征在于：所述臭氧发生器(1)、臭氧反应罐(2)、石英砂过滤器(4)、活性炭过滤器(5)和控制柜(6)都设置在底座(11)顶端，底座(11)为沿水平方向放置的矩形结构，臭氧发生器(1)、臭氧反应罐(2)和控制柜(6)分别布置在底座(11)顶端的三个顶角位置，石英砂过滤器(4)和活性炭过滤器(5)分别布置在底座(11)顶端的间隙位置。
5.根据权利要求4所述的一种用于实验室废水的处理设备，其特征在于：所述底座(11)的材质为碳钢型钢及钢板。
6.根据权利要求1所述的一种用于实验室废水的处理设备，其特征在于：所述臭氧反应罐(2)采用不锈钢304板材焊接而成。
7.根据权利要求1所述的一种用于实验室废水的处理设备，其特征在于：所述控制器为单片机控制器。
说明书
一种用于实验室废水的处理设备
技术领域
本实用新型涉及一种污水处理领域，特别是涉及一种用于实验室废水的处理设备。
背景技术
现阶段，在大多数实验室中都会产生实验废水，实验室产生的废水包括多余的样品、标准曲线及样品分析残液、失效的贮藏液和洗液和大量洗涤水等。几乎所有的常规分析项目都不同程度存在着废水污染问题。这些废水中成分包罗万象，含有超标重金属的废水一旦排到干净下游，就会污染大片水源。实验室废水中包括最常见的有机物、重金属离子和有害微生物等及相对少见的氰化物、细菌、毒素、各种农药残留、药物残留等。
对于实验室废水的处理方法一般包括物理法、化学法和生物法。物理法主要利用物理作用以分离废水中的悬浮物;化学法主要利用化学反应来处理废水中的溶解物质或胶体物质;生物法是去除废水中的胶体和溶解中的有机物质。但现有的这些处理方法都存在处理不充分，自动化程度低，处理设备体积过大，有些小型实验室内无法放置等问题。
实用新型内容
本实用新型要解决的技术问题是提供一种体积小、自动化程度高、操作简便的用于实验室废水的处理设备。
本实用新型一种用于实验室废水的处理设备，其中，包括臭氧发生器、自流器或者曝气盘、臭氧反应罐、石英砂过滤器、活性炭过滤器和控制器，臭氧发生器的臭氧输出端和实验室废水的进水端都与自流器或者曝气盘的输入端连接，自流器或者曝气盘的输出端与臭氧反应罐的输入端连接，臭氧反应罐的输出端与石英砂过滤器的输入端连接，石英砂过滤器的输出端与活性炭过滤器的输入端连接，活性炭过滤器的输出端与排水管道连接，控制器的控制信号接收端与远程控制中心的控制系统连接，控制器的控制信号输出端分别与臭氧发生器和自流器或者曝气盘的控制端连接。
本实用新型一种用于实验室废水的处理设备，其中所述实验室废水的进水端设置有进水 电磁阀，臭氧反应罐的输入端设置有第一电磁阀，臭氧反应罐的输出端设置有第二电磁阀，排水管道上设置有排水电磁阀，控制器的控制信号输出端还分别与进水电磁阀、排水电磁阀、第一电磁阀和第二电磁阀的控制端连接。
本实用新型一种用于实验室废水的处理设备，其中所述控制器设置在控制柜内部。
本实用新型一种用于实验室废水的处理设备，其中所述臭氧发生器、臭氧反应罐、石英砂过滤器、活性炭过滤器和控制柜都设置在底座顶端，底座为沿水平方向放置的矩形结构，臭氧发生器、臭氧反应罐和控制柜分别布置在底座顶端的三个顶角位置，石英砂过滤器和活性炭过滤器分别布置在底座顶端的间隙位置。
本实用新型一种用于实验室废水的处理设备，其中所述底座的材质为碳钢型钢及钢板。
本实用新型一种用于实验室废水的处理设备，其中所述臭氧反应罐采用不锈钢304板材焊接而成。
本实用新型一种用于实验室废水的处理设备，其中所述控制器为单片机控制器。
本实用新型一种用于实验室废水的处理设备与现有技术不同之处在于：本实用新型利用设置有臭氧反应罐、石英砂过滤器和活性炭过滤器，采用臭氧强氧化技术与快速过滤相结合，去除污水的色度、浑浊度和有机物，还可以去除某些不溶解性物质，如砷、汞等，适用于各类实验室废水的净化处理。臭氧在进入臭氧反应罐之前通过曝气盘与污水进行充分混合和强烈接触，为强氧化反应的充分进行做好准备。通过控制器对各电控元件进行统一控制，可进行远程操控，自动化程度大大提高。采用臭氧高级氧化技术、快速机械过滤技术，水质适应性较好，具有较高的污染物处理效率，能够及时快速处理污染水体，有效改善污染问题。各设备采用集成式安装在底座顶端，占地面积小，易于实施安装，即装即用。
下面结合附图对本实用新型一种用于实验室废水的处理设备作进一步说明。
