申请日2016.11.21
公开(公告)日2017.05.24
IPC分类号C02F9/04; B01D65/02
摘要
本实用新型公开了预处理加多级平板陶瓷膜含油废水处理系统，它包括预处理池、一级膜过滤池、二级膜过滤池、产水装置、曝气清洗装置、高压反冲洗装置、药剂反应装置、在线药剂清洗装置、滤液回收装置、污泥脱水装置、进水装置、离线清洗装置和自动控制装置，预处理池与一级膜过滤池之间设置有带导流孔的隔板，高压反冲洗装置和在线药剂清洗装置并联设置在产水装置两端之间，药剂反应装置与进水装置相连，曝气清洗装置包括设置在一级平板陶瓷膜组件和二级平板陶瓷膜组件下端的曝气管，它具有膜通量大、跨膜压差小、亲水疏油性、耐压强度高、耐酸碱性、使用寿命长等特点，含油废水处量效率高，处量效果好，处理废水可直接对外排放或回用。
权利要求书

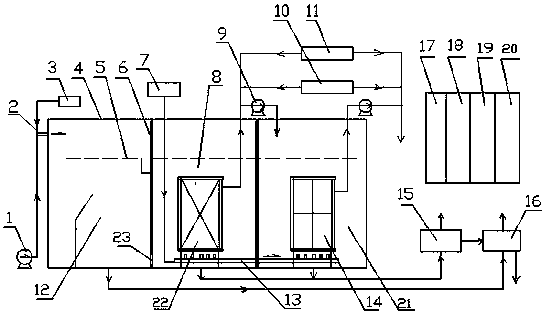

1. 预处理加多级平板陶瓷膜含油废水处理系统，其特征是：它包括预处理池(12)、一级膜过滤池(8)、二级膜过滤池(21)、产水装置(9)、曝气清洗装置(7)、高压反冲洗装置(10)、药剂反应装置(3)、在线药剂清洗装置(11)、滤液回收装置(15)、污泥脱水装置(16)、进水装置(1)、离线清洗装置和自动控制装置，所述预处理池与一级膜过滤池之间设置有带导流孔(23)的隔板(6)，一级膜过滤池和二级膜过滤池之间设置有隔板，高压反冲洗装置和在线药剂清洗装置并联设置在产水装置两端之间，药剂反应装置与进水装置相连，所述曝气清洗装置包括设置在一级平板陶瓷膜组件和二级平板陶瓷膜组件下端的曝气管(13)，滤液回收装置与一级膜过滤池和二级膜过滤池相连，所述一级膜过滤池中设置有膜孔径为100nm-10um的亲水疏油性一级平板陶瓷膜组件，所述二级膜过滤池中设置有膜孔径为5nm-100nm的亲水疏油性二级平板陶瓷膜组件， 污泥脱水装置与预处理池相连，所述产水装置一端与一级平板陶瓷膜组件(22)和二级平板陶瓷膜组件(14)的出水端相连，产水装置另一端伸入二级膜过滤池内或设置在二级膜过滤池外。
2.根据权利要求1所述的预处理加多级平板陶瓷膜含油废水处理系统，其特征是：所述离线清洗装置包括依次相连的酸洗池(17)、次氯酸钠池(18)、碱洗池(19)和清水池(20)。
3.根据权利要求1所述的预处理加多级平板陶瓷膜含油废水处理系统，其特征是：所述预处理池采取气浮、沉淀或隔油的方式进行处理。
说明书
预处理加多级平板陶瓷膜含油废水处理系统
技术领域
本实用新型涉及含油废水处理领域，具体涉及使用多级平板陶瓷膜含油废水处理设备。
背景技术
含油废水是指废水中含有较多的油类污染物以及无机盐份等其他污染因子的废水，其主要油类污染物是一定量的石油类或动植物油类，其主要来源于石油、石油化工、钢铁、焦化、煤气发生站、机械加工等工业部门。其中油类物质在废水中通常以四种状态存在。(1) 上浮油，油滴粒径大于100μm，易于从废水中分离出来。在石油污水中，这种油占水中总含油量60~80%。(2)分散油.油滴粒径介于10～100μm之间，悬浮于水中。(3)乳化油，油滴粒径小于10μm，油品在废水中分散的粒径很小，呈乳化状态，不易从废水中分离出来。(4)溶解油，油类溶解于水中的状态。目前含油废水的处理大多采用气浮、重力分离、离心分离等传统的方式进行，因为油类物质在水中有多种状态的形式存在使得传统方式对含有废水的处理效率非常有限，而且很难达到各种排放或回用水要求的标准。如果这些含油废水不加以回收处理直接排入河流、湖泊或海湾，会污染水体，影响水生生物生存;如果用于农业灌溉，则会堵塞土壤空隙，妨碍农作物生长。平板陶瓷膜含油废水处理系统作为新型高效含油废水处理技术已经得到各界使用者的认可和赞许，为含油废水的高效处理提供了经济实用的选择。
实用新型内容
针对上述现有技术中含油废水处理中所存在的问题，本实用新型提供了一种采用预处理加多级平板陶瓷膜处理含油废水的系统。
本实用新型要解决的技术问题所采的技术方案是：所述预处理加多级平板陶瓷膜含油废水处理系统包括预处理池、一级过滤池、二级过滤池、产水装置、曝气清洗装置、高压反冲洗装置、药剂反应装置、在线药剂清洗装置、滤液回收装置、污泥脱水装置、进水装置、离线清洗装置和自动控制装置，所述预处理池与一级膜过滤池之间设置有带导流孔的隔板，一级膜过滤池和二级膜过滤池之间设置有隔板，高压反冲洗装置和在线药剂清洗装置并联设置在产水装置两端之间，药剂反应装置与进水装置相连，所述曝气清洗装置包括设置在一级平板陶瓷膜组件和二级平板陶瓷膜组件下端的曝气管，滤液回收装置与一级膜过滤池和二级膜过滤池相连，所述一级膜过滤池中设置有膜孔径为100nm-10um的亲水疏油性一级平板陶瓷膜组件，所述二级膜过滤池中设置有膜孔径为5nm-100nm的亲水疏油性二级平板陶瓷膜组件， 污泥脱水装置与预处理池相连，所述产水装置一端与一级平板陶瓷膜组件和二级平板陶瓷膜组件的出水端相连，产水装置另一端伸入二级膜过滤池内或设置在二级膜过滤池外。
本实用新型与现有技术相比：
1、具有膜通量大、跨膜压差小、亲水疏油性、耐压强度高、耐酸碱性、使用寿命长特点，
2、含油废水处量效率高，处量效果好，处理废水可直接对外排放或回用。
