申请日2016.11.21
公开(公告)日2017.05.24
IPC分类号C02F9/14
摘要
本实用新型涉及一种生活污水处理、循环利用系统。其目的是为了提供一种净化效果好、成本低、操作简便的污水处理、循环利用系统。本实用新型包括调节池、好氧池、MBR膜池、中水池、泵坑和PLC控制电路，调节池的出水口与好氧池的入水口连通，调节池内部安装有预曝气鼓风机，调节池的出水口处设置有提升泵，好氧池的出水口与MBR膜池的入水口连通，好氧池的排污口与泵坑连通，MBR膜池的出水口与中水池的入水口连通，MBR膜池内部安装有加药搅拌器，MBR膜池的入水口处设置有加药计量泵和自吸泵，MBR膜池的出水口处设置有反洗泵和污泥回流泵，中水池的出水口与用水管道连接。
权利要求书

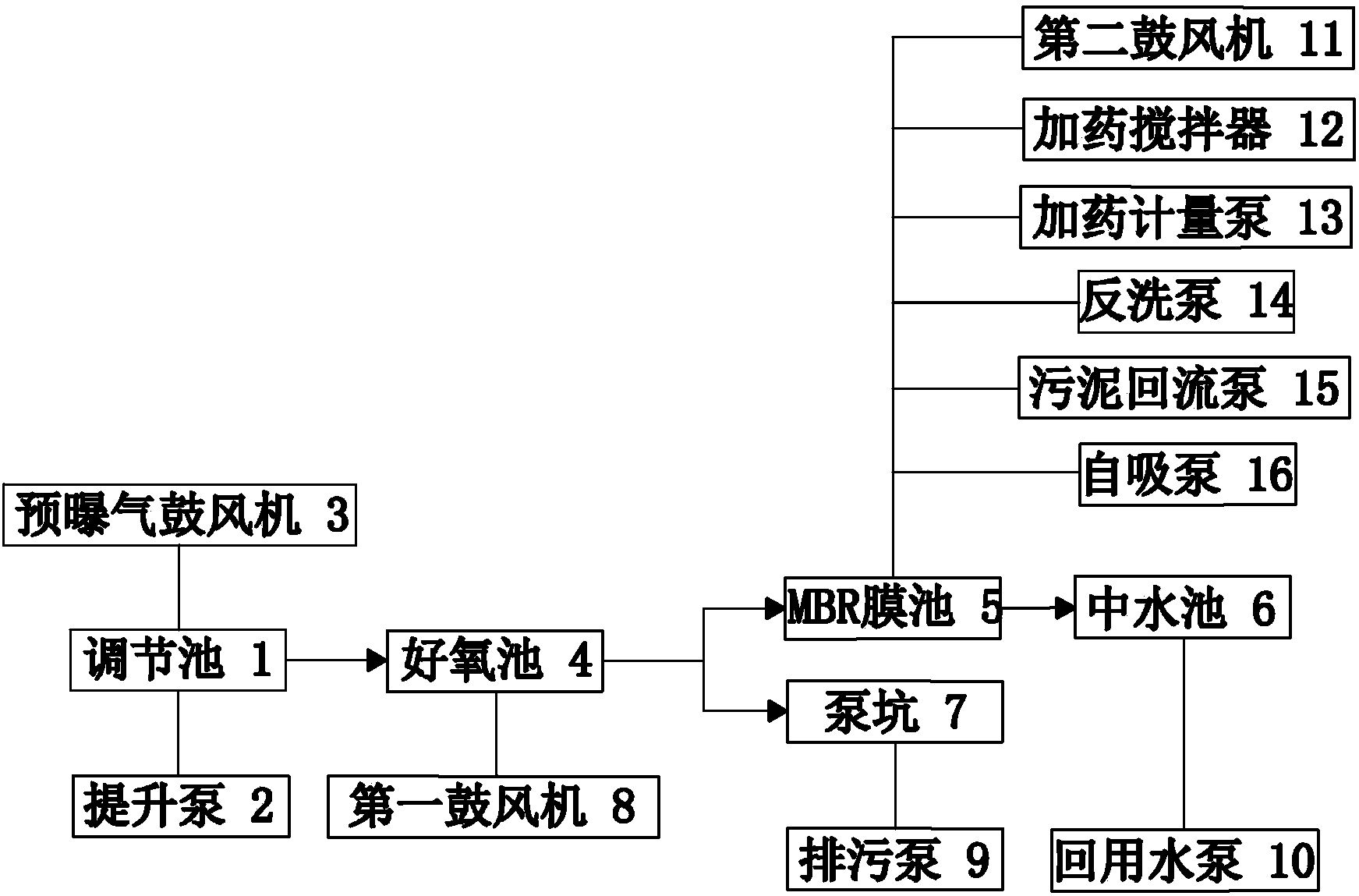

1.一种生活污水处理、循环利用系统，其特征在于：包括调节池(1)、好氧池(4)、MBR膜池(5)、中水池(6)、泵坑(7)和PLC控制电路，调节池(1)的出水口与好氧池(4)的入水口连通，调节池(1)内部安装有预曝气鼓风机(3)，调节池(1)的出水口处设置有提升泵(2)，好氧池(4)的出水口与MBR膜池(5)的入水口连通，好氧池(4)的排污口与泵坑(7)连通，MBR膜池(5)的出水口与中水池(6)的入水口连通，MBR膜池(5)内部安装有加药搅拌器(12)，MBR膜池(5)的入水口处设置有加药计量泵(13)和自吸泵(16)，MBR膜池(5)的出水口处设置有反洗泵(14)和污泥回流泵(15)，中水池(6)的出水口与用水管道连接，
PLC控制电路又包括PLC控制器、中间继电器(KA)、接触器(KM)和指示灯(GN)，PLC控制器的控制端通过中间继电器(KA)的线圈端分别与提升泵(2)、预曝气鼓风机(3)、第一鼓风机(8)、第二鼓风机(11)、加药搅拌器(12)、加药计量泵(13)、反洗泵(14)、污泥回流泵(15)、自吸泵(16)、回用水泵(10)和排污泵(9)的控制端连接，中间继电器(KA)的开关端与接触器(KM)的线圈端串联，接触器(KM)的开关端与指示灯(GN)串联后与接触器(KM)的线圈端并联。
2.根据权利要求1所述的一种生活污水处理、循环利用系统，其特征在于：所述好氧池(4)内部安装有第一鼓风机(8)，第一鼓风机(8)的控制端与PLC控制器的控制信号发出端连接。
3.根据权利要求1所述的一种生活污水处理、循环利用系统，其特征在于：所述MBR膜池(5)内部安装有第二鼓风机(11)，第二鼓风机(11)的控制端与PLC控制器的控制信号发出端连接。
4.根据权利要求1所述的一种生活污水处理、循环利用系统，其特征在于：所述中水池(6)的出水口处设置与回用水泵(10)，回用水泵(10)的控制端与PLC控制器的控制信号发出端连接。
5.根据权利要求1所述的一种生活污水处理、循环利用系统，其特征在于：所述泵坑(7)内部设置有排污泵(9)，排污泵(9)的控制端与PLC控制器的控制信号发出端连接。
6.根据权利要求2、3、4或5所述的一种生活污水处理、循环利用系统，其特征在于：所述PLC控制器的控制端通过中间继电器(KA)的线圈端还分别与第一鼓风机(8)、第二鼓风机(11)、回用水泵(10)和排污泵(9)的控制端连接。
说明书
一种生活污水处理、循环利用系统
技术领域
本实用新型涉及污水处理领域，特别是涉及一种生活污水处理、循环利用系统。
背景技术
日常生活中会产生大量的污水，这些污水通常会直接排放，污染环境的同时还会造成水资源的浪费。因此，很多企业都会采用生化处理或者化学处理的方法对污水进行净化处理，如A/O厌氧-好氧(活性污泥)工艺、生物转盘或者氧化沟等处理工艺，这些处理工艺虽然对污水的净化有一定效果，但由于未全面衡量污水的水质、水量生产工艺以及与污水治理技术的综合适用性，故大多数处理设备处理效果不稳定，而且运行费用也居高不下，造成污水处理成本过高。
实用新型内容
本实用新型要解决的技术问题是提供一种净化效果好、成本低、操作简便的生活污水处理、循环利用系统。
本实用新型一种生活污水处理、循环利用系统，其中，包括调节池、好氧池、MBR膜池、中水池、泵坑和PLC控制电路，调节池的出水口与好氧池的入水口连通，调节池内部安装有预曝气鼓风机，调节池的出水口处设置有提升泵，好氧池的出水口与MBR膜池的入水口连通，好氧池的排污口与泵坑连通，MBR膜池的出水口与中水池的入水口连通，MBR膜池内部安装有加药搅拌器，MBR膜池的入水口处设置有加药计量泵和自吸泵，MBR膜池的出水口处设置有反洗泵和污泥回流泵，中水池的出水口与用水管道连接，
PLC控制电路又包括PLC控制器、中间继电器、接触器和指示灯，PLC控制器的控制端通过中间继电器的线圈端分别与提升泵、预曝气鼓风机、加药搅拌器、加药计量泵、反洗泵、污泥回流泵和自吸泵的控制端连接，中间继电器的开关端与接触器的线圈端串联，接触器的开关端与指示灯串联后与接触器的线圈端并联。
本实用新型一种生活污水处理、循环利用系统，其中所述好氧池内部安装有第一鼓风机，第一鼓风机的控制端与PLC控制器的控制信号发出端连接。
本实用新型一种生活污水处理、循环利用系统，其中所述MBR膜池内部安装有第二鼓风机，第二鼓风机的控制端与PLC控制器的控制信号发出端连接。
本实用新型一种生活污水处理、循环利用系统，其中所述中水池的出水口处设置与回用水泵，回用水泵的控制端与PLC控制器的控制信号发出端连接。
本实用新型一种生活污水处理、循环利用系统，其中所述泵坑内部设置有排污泵，排污泵的控制端与PLC控制器的控制信号发出端连接。
本实用新型一种生活污水处理、循环利用系统，其中所述PLC控制器的控制端通过中间继电器的线圈端还分别与第一鼓风机、第二鼓风机、回用水泵和排污泵的控制端连接。
本实用新型一种生活污水处理、循环利用系统与现有技术不同之处在于：本实用新型依次通过调节池、好氧池和MBR膜池依次对污水进行净化处理，使污水达到对外排放的标准，操控简便。MBR膜池内部设置有加药搅拌器、加药计量泵、自吸泵、反洗泵和污泥回流泵，自吸泵与加药计量泵联动控制，使入水量与加药量在一定比例范围内，保证污水被处理完全;反洗泵与加药计量泵联动控制，保证对MBR膜池进行反洗和消毒操作，保证MBR膜池对污水的处理始终保持较高的净化效率。整个污水处理过程通过PLC控制器进行自动化控制，PLC控制器控制中间继电器和接触器进行工作状态的转换，从而控制相应的电气元件进行工作，在各电气元件进行工作时，指示灯会对相应电气元件的工作状态进行指示，自动化程度大大提高。
下面结合附图对本实用新型一种生活污水处理、循环利用系统作进一步说明。
