申请日2016.10.27
公开(公告)日2017.05.10
IPC分类号C02F9/02; B01D36/04; C02F1/44
摘要
本发明涉及污水处理装置技术领域，尤其涉及一种多级过滤渗透水处理装置。通过第二级过滤装置包括带有开口的过滤罐，该过滤罐内设置有隔板，隔板下方的过滤罐内从上到下依次设置有第一反渗透膜、第二反渗透膜和第一超透膜;所述管道装置包括设置在过滤罐上方的竖管，该竖管为可伸缩的软管，通过弯管与竖管连接的弯折管，弯折管另一端与储液罐连接;所述弯折管内依次设有第三反渗透膜、第四反渗透膜和第二超透膜;所述竖管下沿边外表面套设支撑环，该支撑环上连接有将第一磁环推入过滤罐内的推动装置;所述推动装置包括支架，该支架上设有气缸，气缸伸缩端的端部设有支撑块，支撑块外沿边上均布有与第一磁环连接的支脚;使一种多级过滤渗透水处理装置过滤效果高，过滤效率高。

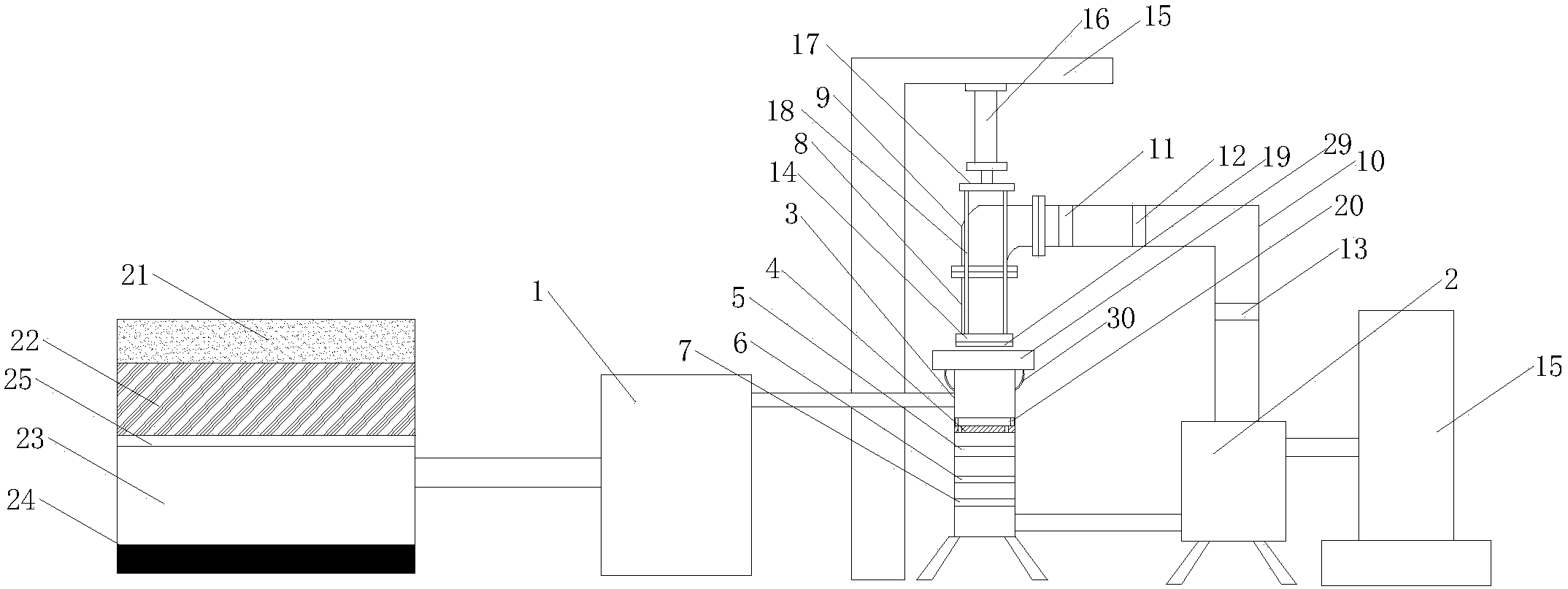

摘要附图
权利要求书
1.一种多级过滤渗透水处理装置，其特征在于，包括依次通过管道连接的第一级过滤装置、沉淀罐、第二级过滤装置、储液罐;还包括连接第二级过滤装置和储液罐的管道装置;所述第二级过滤装置包括带有开口的过滤罐，该过滤罐内设置有隔板，隔板下方的过滤罐内从上到下依次设置有第一反渗透膜、第二反渗透膜和第一超透膜;所述管道装置包括设置在过滤罐上方的竖管，该竖管为可伸缩的软管，以及通过弯管与竖管连接的弯折管，弯折管另一端与储液罐连接;所述弯折管内依次设有第三反渗透膜、第四反渗透膜和第二超透膜;所述竖管下沿边外表面套设支撑环，该支撑环上连接有将第一磁环推入过滤罐内的推动装置;所述推动装置包括支架，该支架上设有气缸，气缸伸缩端的端部设有支撑块，支撑块外沿边上均布有与第一磁环连接的支脚。
2.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述支撑环底面设有第一磁环，所述隔板上方设置与第一磁环配合使用的第二磁环。
3.根据权利要求2所述的一种多级过滤渗透水处理装置，其特征在于，所述竖管可以采用金属软管。
4.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述竖管可以采用塑料软管。
5.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述竖管位于储液罐开口正上方。
6.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述第一级过滤装置包括第二过滤罐，该第二过滤罐从上到下依次包括沙土层、泥土层、储水层和不可渗透层;所述泥土层与储水层之间设置有第一支撑网。
7.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述第一级过滤装置包括第三过滤罐，该第三过滤罐从上到下依次包括泥土层、鹅卵石层、储水层和不可渗透层。
8.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述储液罐还连接有臭氧机。
9.根据权利要求1所述的一种多级过滤渗透水处理装置，其特征在于，所述过渡罐顶端外套设有储液环，该储液环底端均布有若干连通过渡罐的导管。
说明书
一种多级过滤渗透水处理装置
技术领域
本发明涉及污水处理装置技术领域，尤其涉及一种多级过滤渗透水处理装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程;目前在过滤废水时，废水需要经过沉淀、生物处理、污水的深度处理等;这一整个过程过滤的时间较长，效率不够高，这样无形种增加可劳动成本;而且过滤的效果不佳，在沉淀过程中容易残留大颗粒物质。
发明内容
本发明的目的是提供过滤效果高，过滤效率高的一种多级过滤渗透水处理装置。
本发明的技术方案如下：
一种多级过滤渗透水处理装置，其特征在于，包括依次通过管道连接的第一级过滤装置、沉淀罐、第二级过滤装置、储液罐;还包括连接第二级过滤装置和储液罐的管道装置;所述第二级过滤装置包括带有开口的过滤罐，该过滤罐内设置有隔板，隔板下方的过滤罐内从上到下依次设置有第一反渗透膜、第二反渗透膜和第一超透膜;所述管道装置包括设置在过滤罐上方的竖管，该竖管为可伸缩的软管，以及通过弯管与竖管连接的弯折管，弯折管另一端与储液罐连接;所述弯折管内依次设有第三反渗透膜、第四反渗透膜和第二超透膜;所述竖管下沿边外表面套设支撑环，该支撑环上连接有将第一磁环推入过滤罐内的推动装置;所述推动装置包括支架，该支架上设有气缸，气缸伸缩端的端部设有支撑块，支撑块外沿边上均布有与第一磁环连接的支脚。
所述支撑环底面设有第一磁环，所述隔板上方设置与第一磁环配合使用的第二磁环。通过设置第一、第二磁环，有利于对伸入过渡罐内的竖管进行导向。
所述竖管可以采用金属软管。采用金属软管，使用寿命长。
所述竖管可以采用塑料软管。采用塑料软管，生产成本低。
所述竖管位于储液罐开口正上方。由于求管位于开口正上方便于插入储液环中。
所述第一级过滤装置包括第二过滤罐，该第二过滤罐从上到下依次包括沙土层、泥土层、储水层和不可渗透层;所述泥土层与储水层之间设置有第一支撑网。通过设置沙土层，和泥土层过滤废水中的大颗粒物和悬浮物，并通过支撑网支撑。
所述第一级过滤装置包括第三过滤罐，该第三过滤罐从上到下依次包括泥土层、鹅卵石层、储水层和不可渗透层。通过设置泥土层过滤大颗粒悬浮物，并且在支撑网与泥土层之间设置鹅卵石层，一方面用以支撑泥土层，另一方面可以过滤从泥土层带下来的泥土等杂质。
所述储液罐还连接有臭氧机。通过设置臭氧机，对储液罐中的水进行杀菌。
所述过渡罐顶端外套设有储液环，该储液环底端均布有若干连通过渡罐的导管。通过设置储液环，以收集从过渡罐开口处溢出的废水，再通过导管回流到过渡罐内继续进行过滤。
本发明的有益效果是：通过设置第一级过滤装置用于过滤废水中的悬浮颗粒物，通过设置沉淀罐，第一级过滤装置过滤悬浮物的废水再流入沉淀罐内，对废水中的颗粒物再一次进行沉淀过滤后，上层的清液流入第二级过滤装置内;通过第一、第二、第三、第四反渗透膜和第一、第二超透膜，以过滤废水中的大体积细菌和一些大体积的杂质;由于竖管采用软管的结构具有伸缩性方便气缸将竖管推入过渡罐内;在气缸推动竖管伸入过渡罐的过程中，具有一个向下的推动力和水的反作用力，在这两个力的相互作用下，加快了废水的过滤速度，提高了过滤效率。
