申请日2016.10.27
公开(公告)日2017.04.26
IPC分类号F04D29/10
摘要
本实用新型公开了一种双吸泵污水机械密封结构，包括泵壳、主轴、机械密封及密封压盖;主轴穿过泵壳上的主轴孔，主轴孔处的主轴上安装有机械密封和密封压盖，机械密封包括动环和静环，动环安装在主轴上，静环固定安装在密封压盖的内端，密封压盖通过螺钉固定在泵壳上;所述的主轴孔直径大于静环直径。本实用新型的机械密封腔体的主轴孔由圆柱孔部分和圆锥孔部分组成，圆柱孔部分位于圆锥孔部分的外侧;圆锥孔部分孔径内大外小，此结构使得机械密封腔体内的液体进入吸入室时压力逐渐降低，形成小漩涡，小漩涡有利于将密封腔内的杂质带出，通过叶轮排出泵体，因此，本实用新型能够提高机械密封的使用寿命，而且可以提高泵的可靠性。
摘要附图
权利要求书
1.一种双吸泵污水机械密封结构，包括泵壳、主轴、机械密封及密封压盖;其特征是：主轴穿过泵壳上的主轴孔，主轴孔处的主轴上安装有机械密封和密封压盖，机械密封包括动环和静环，动环安装在主轴上，静环固定安装在密封压盖的内端，密封压盖通过螺钉固定在泵壳上;所述的主轴孔直径大于静环直径。
2.根据权利要求1所述的双吸泵污水机械密封结构，其特征是：所述的主轴孔处的主轴上套装有轴套，轴套通过键与主轴联接，所述的动环安装在轴套上。
3.根据权利要求1或2所述的双吸泵污水机械密封结构，其特征是：所述的主轴孔由圆柱孔部分和圆锥孔部分组成，圆柱孔部分位于圆锥孔部分的外侧;圆锥孔部分孔径内大外小。
说明书
一种双吸泵污水机械密封结构
技术领域
本实用新型涉及一种双吸泵污水机械密封结构。
背景技术

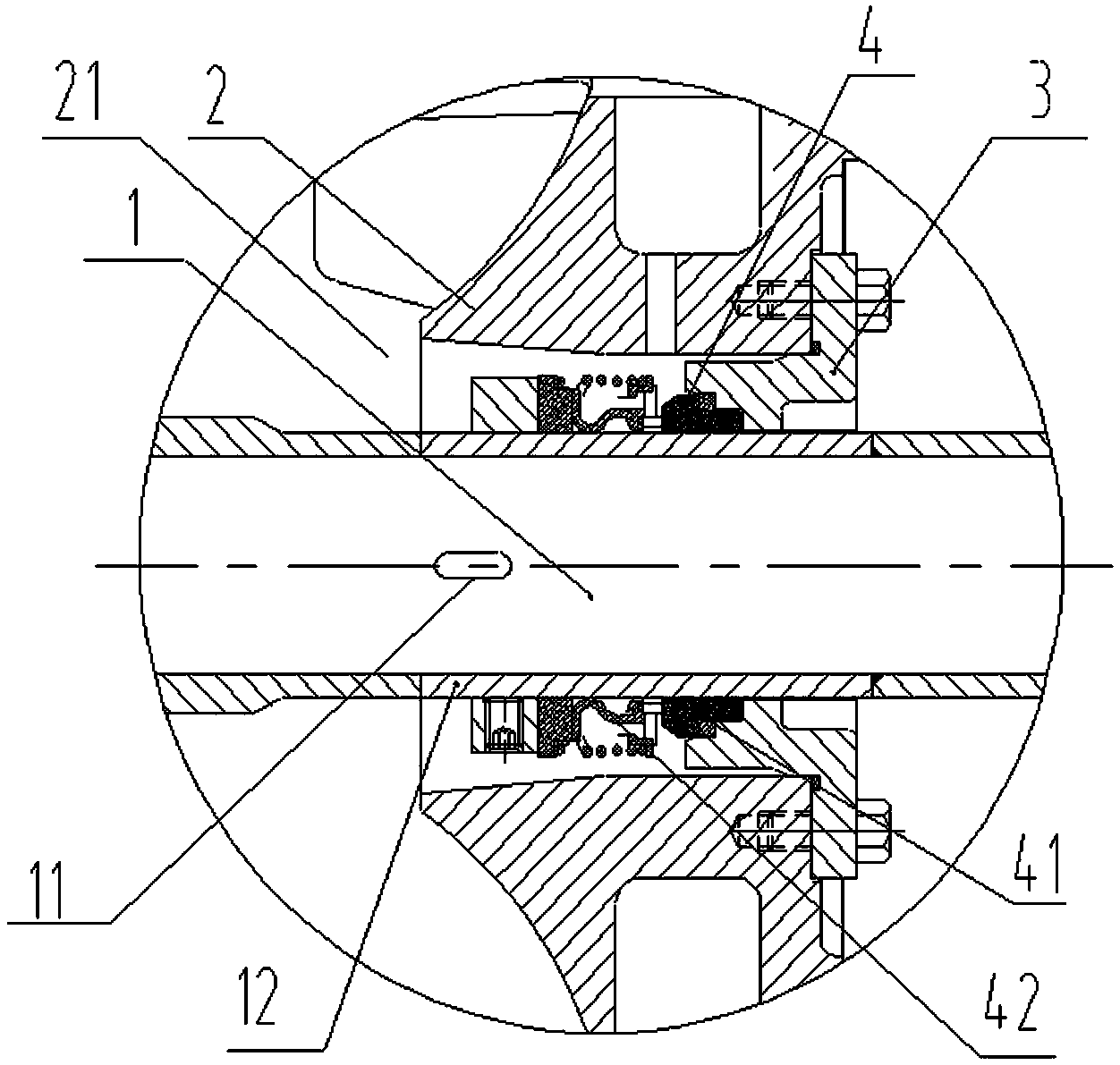

如图1所示，现有的双吸泵的机械密封结构中，机械密封的腔体采用的是闭式腔结构，该种密封结构只适合清水介质，当泵在输送污水介质时，由于机械密封的腔体的主轴孔与主轴上的轴套之间的间隙小，不利于机械密封的腔体内污水中的杂质排出。杂质进入密封腔后，会导致机械密封的磨损，降低机械密封的使用寿命，磨损严重时，导致密封失效，密封的可靠性差。
发明内容
为了解决上述技术问题，本实用新型提供一种密封可靠性高，且能提高机械密封的使用寿命的双吸泵污水机械密封结构。
本实用新型采用的技术方案是：包括泵壳、主轴、机械密封及密封压盖;主轴穿过泵壳上的主轴孔，主轴孔处的主轴上安装有机械密封和密封压盖，机械密封包括动环和静环，动环安装在主轴上，静环固定安装在密封压盖的内端，密封压盖通过螺钉固定在泵壳上;所述的主轴孔直径大于静环直径。
上述的双吸泵污水机械密封结构中，所述的主轴孔处的主轴上套装有轴套，轴套通过键与主轴联接，所述的动环安装在轴套上。
上述的双吸泵污水机械密封结构中，所述的主轴孔由圆柱孔部分和圆锥孔部分组成，圆柱孔部分位于圆锥孔部分的外侧;圆锥孔部分孔径内大外小。
与现有技术相比，本实用新型的有益效果是：
本实用新型的机械密封腔体的主轴孔由圆柱孔部分和圆锥孔部分组成，圆柱孔部分位于圆锥孔部分的外侧;圆锥孔部分孔径内大外小，此结构使得机械密封腔体内的液体进入吸入室时，压力逐渐降低，形成小漩涡，小漩涡有利于将密封腔内的杂质带出机械密封腔体，通过叶轮排出泵体，因此，本实用新型能够提高机械密封的使用寿命，而且可以提高泵的可靠性。
