申请日2016.10.27
公开(公告)日2017.04.19
IPC分类号C02F3/16; C02F103/28
摘要
本发明公开了一种污水处理用曝气池，包括池体、曝气系统，曝气系统设置在池体内，池体底部在纵向截面内为V型，V型底部的最低处形成污泥槽，污泥槽沿底部的宽度方向设置，池体侧壁对应污泥槽处分别设置有排污口和回污口，排污口与排污管道相连，回污口与回污管道相连，该曝气池通过将池体底部设置成V型，使得池体底部的斜面缩短，废水与活性污泥混合快而急促，沉淀效果好，白水处理效果显著，且其结构简单便于制造。

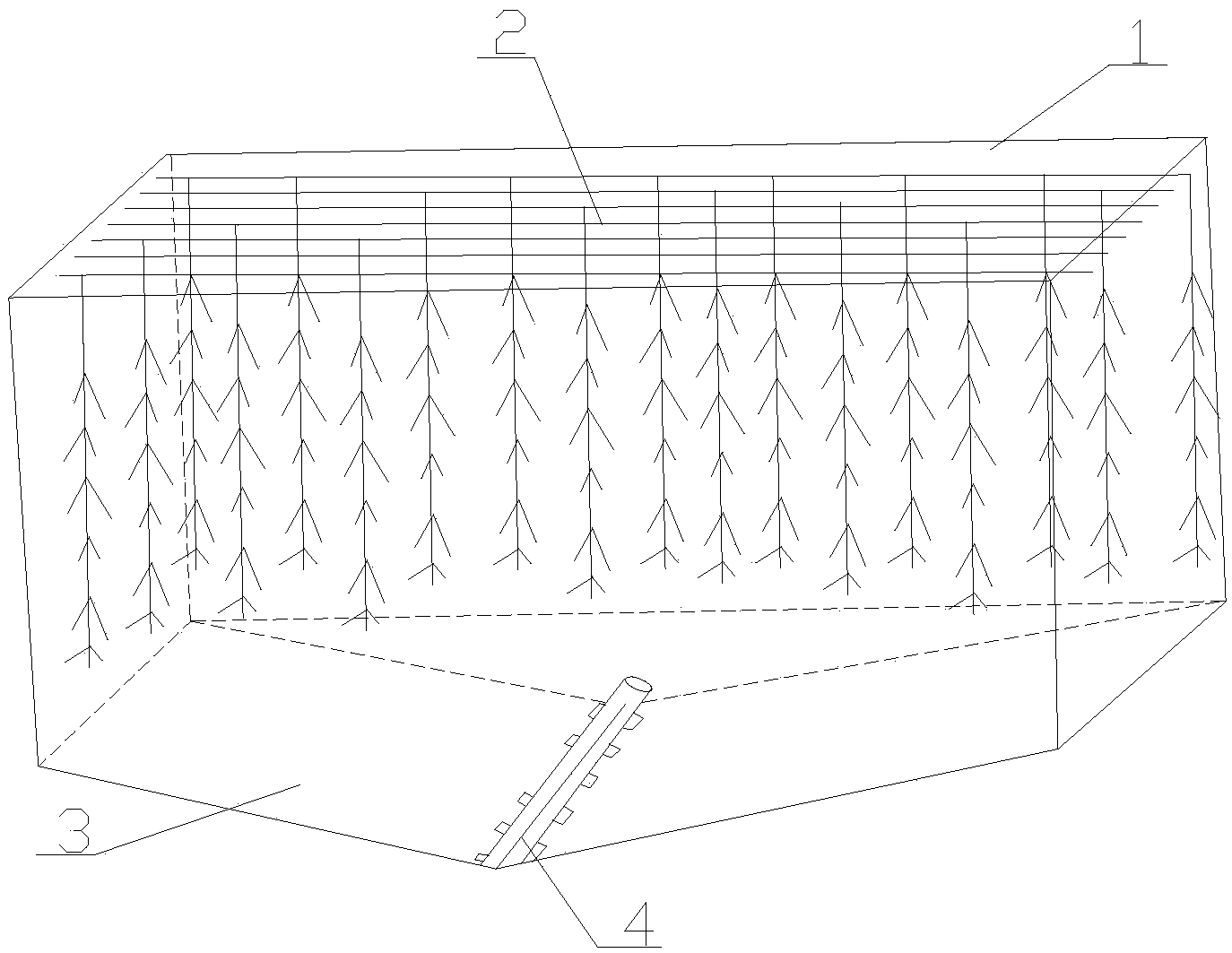

摘要附图
权利要求书
1.污水处理用曝气池，包括池体(1)、曝气系统(2)，所述曝气系统(2)设置在池体(1)内，其特征在于：所述池体(1)底部(3)在纵向截面内为V型，所述V型底部(3)的最低处形成污泥槽(4)，所述污泥槽(4)沿底部(3)的宽度方向设置，所述池体侧壁对应污泥槽处分别设置有排污口和回污口，所述排污口与排污管道相连，所述回污口与回污管道相连。
2.根据权利要求1所述的污水处理用曝气池，其特征在于：所述V型底部的角度为120°。
3.根据权利要求1或2所述的污水处理用曝气池，其特征在于：所述曝气系统离池底最高处0.3m。
4.根据权利要求1或2所述的污水处理用曝气池，其特征在于：所述曝气系统固定在池体顶部并伸向池体内。
说明书
污水处理用曝气池
技术领域
本发明涉及造纸白水处理领域，特别涉及一种污水处理用曝气池。
背景技术
曝气池是利用活性污泥法进行污水处理的构筑物，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，目前的曝气池主要由池体、曝气系统、排污口和回污口四个部分组成，现在的池体底部是倾斜的，污泥槽是设置在池体底部最低的一端，这样的池底斜面长平缓不利于沉淀。
发明内容
有鉴于此，本发明的目的是提供一种污水处理用曝气池，池体底部斜面短，沉淀良好，白水处理效果显著。
本发明的目的是通过以下技术方案实现的：
污水处理用曝气池，包括池体、曝气系统，所述曝气系统设置在池体内，所述池体底部在纵向截面内为V型，所述V型底部的最低处形成污泥槽，所述污泥槽沿底部的宽度方向设置，所述池体侧壁对应污泥槽处分别设置有排污口和回污口，所述排污口与排污管道相连，所述回污口与回污管道相连。
进一步，所述V型底面的角度为120°。
更进一步，所述曝气系统离池底最高处0.3m。
再进一步，所述曝气系统固定在池体顶部并伸向池体内。
本发明的有益效果是：
本发明污水处理用曝气池，通过将池体底部设置成V型，使得池体底部的斜面缩短，废水与活性污泥混合快而急促，沉淀效果好，白水处理效果显著，且其结构简单便于制造。
本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和获得。
