申请日2016.10.27
公开(公告)日2017.04.19
IPC分类号B01F7/18; C02F11/00
摘要
本发明公开了一种污泥的初步处理设备，包括支架，所述支架的上方设有分料箱,所述分料箱通过分料箱固定板安装在支架上;所述分料箱的下方设有第一泄料口和第二泄料口，所述第一泄料口和第二泄料口的下方都设有搅拌组件，所述搅拌组件包括叶片组件和搅拌桶，搅拌桶的下方设有收集箱。本发明对现有的污泥初步处理设备进行了改进，使用了分料箱可使同时被处理的污泥的量更加多，双层的叶片组件对污泥的搅动力度更大，搅拌效果更好。

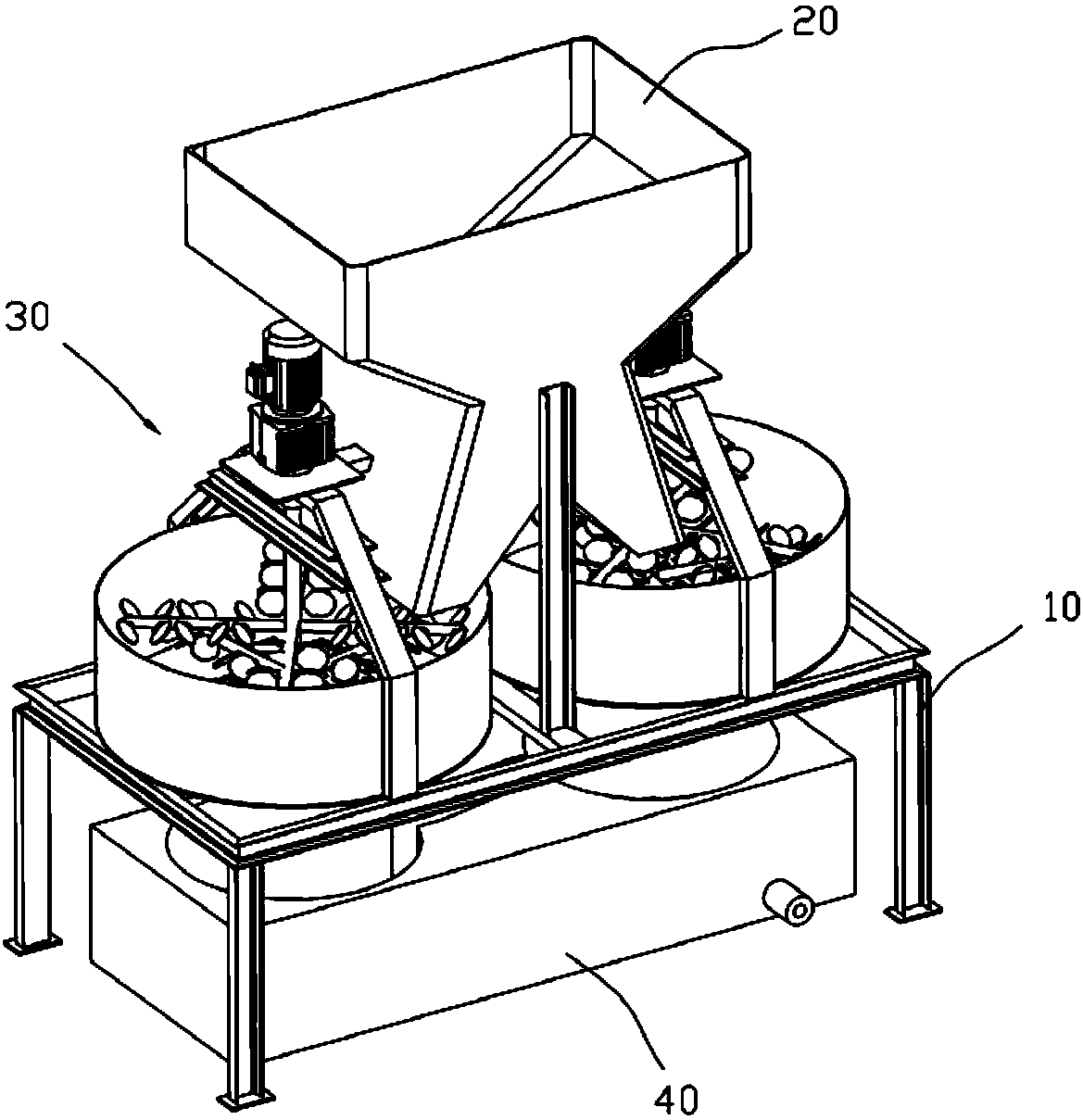

摘要附图
权利要求书
1.一种污泥的初步处理设备，包括支架(10)，所述支架(10)的上方设有分料箱(20),所述分料箱(20)通过分料箱固定板(21)安装在支架(10)上;其特征在于：所述分料箱(20)的下方设有第一泄料口(200)和第二泄料口(201)，所述第一泄料口(200)和第二泄料口(201)的下方都设有搅拌组件(30)，所述搅拌组件(30)包括叶片组件(34)和搅拌桶(35)，搅拌桶(35)的下方设有收集箱(40)。
2.如权利要求1所述的一种污泥的初步处理设备，其特征在于：所述叶片组件(34)包括叶片固定杆(340)和叶片(341)，数个叶片(341)均匀分布在叶片固定杆(340)上，叶片(341)和叶片固定杆(340)有上下两层。
3.如权利要求1所述的一种污泥的初步处理设备，其特征在于：所述搅拌组件(30)还包括电机(31)，所述电机(31)的下方设有减速器(32)，所述减速器(32)的输出端设有转动轴(33)，叶片固定杆(340)都固定在转动轴(33)上。
4.如权利要求1所述的一种污泥的初步处理设备，其特征在于：所述搅拌桶(35)的上部设有座体固定板(360)，所述座体固定板(360)为倒置的U形弯折板，所述座体固定板(360)的顶部设有减速器座(36)，减速器(32)安装在减速器座(36)上，转动轴(33)穿过座体固定板(360)，叶片组件(34)位于搅拌桶(35)之中。
5.如权利要求1所述的一种污泥的初步处理设备，其特征在于：所述搅拌桶(35)的底部设有排泄孔(350)，所述排泄孔(350)密布在搅拌桶(35)的底部。
6.如权利要求1所述的一种污泥的初步处理设备，其特征在于：所述收集箱(40)的顶部开有两个收纳腔(400)，两个收纳腔(400)之间通过通槽(401)贯通，所述收集箱(40)的前部还设有接管(402)，所述接管(402)与收纳腔(400)贯通。
说明书
一种污泥的初步处理设备
技术领域：
本发明涉及污泥处理技术领域，具体而言，涉及一种污泥的初步处理设备。
背景技术：
现代城市生活中，污泥对城市河道的危害非常大，因此，对污泥的处理也是一项非常重要的工作，在处理污泥时，需要对污泥进行初步处理，例如搅拌，经过搅拌处理的污泥更加均匀，然后输送至下一处理站再经过干燥、压条处理，而现有技术的搅拌罐的搅拌组件设计不够合理，因此对污泥的搅拌不够均匀，本发明针对上述问题，做出相应的设计改进。
发明内容：
本发明的目的就在于针对现有技术存在的不足之处而提供一种新的污泥的初步处理设备，其具有处理的污泥量更多，污泥搅拌效果更好的特点。
为实现上述目的，针对上述问题，本发明有所改进，其具体解决方案如下：
一种污泥的初步处理设备，包括支架，所述支架的上方设有分料箱,所述分料箱通过分料箱固定板安装在支架上;所述分料箱的下方设有第一泄料口和第二泄料口，所述第一泄料口和第二泄料口的下方都设有搅拌组件，所述搅拌组件包括叶片组件和搅拌桶，搅拌桶的下方设有收集箱。
作为对本发明中的叶片组件的说明，所述叶片组件包括叶片固定杆和叶片，数个叶片均匀分布在叶片固定杆上，叶片和叶片固定杆有上下两层。
作为对本发明中的搅拌组件的说明，所述搅拌组件还包括电机，所述电机的下方设有减速器，所述减速器的输出端设有转动轴，叶片固定杆都固定在转动轴上。
作为对本发明的搅拌桶的进一步说明，所述搅拌桶的上部设有座体固定板，所述座体固定板为倒置的U形弯折板，所述座体固定板的顶部设有减速器座，减速器安装在减速器座上，转动轴穿过座体固定板，叶片组件位于搅拌桶之中。所述搅拌桶的底部设有排泄孔，所述排泄孔密布在搅拌桶的底部。
作为对本发明的收集箱的进一步说明，所述收集箱的顶部开有两个收纳腔，两个收纳腔之间通过通槽贯通，所述收集箱的前部还设有接管，所述接管与收纳腔贯通。
按上述技术方案，当污泥被送至分料箱之中后，经过第一泄料口和第二泄料口流入搅拌桶之中，电机和减速器带动转动轴转动，转动轴带动叶片固定杆和叶片转动，对处于搅拌桶之中的污泥进行搅拌，经过搅拌均匀的污泥通过排泄孔流入收集箱的收纳腔之中，最后通过接管流出。
本发明对现有的污泥初步处理设备进行了改进，使用了分料箱可使同时被处理的污泥的量更加多，双层的叶片组件对污泥的搅动力度更大，搅拌效果更好。
