申请日2016.10.27
公开(公告)日2017.04.19
IPC分类号C02F1/52; B01D21/01
摘要
本发明公开了一种用于处理污水的脉冲澄清池，包括池体，池体内设置有脉冲发生器，池体底部为污泥层，池体底部通过排污阀与排污管相连，池体上设置进水管通入池体底部，池体顶部设置出水管，池体为两个，即第一池体和第二池体，第一池体的进水管与白水池相连，第一池体与第二池体之间设置有储水池，第一池体的出水管通入储水池，第二池体的进水管通过泵与储水池相连，第二池体的出水管与清白水池相连;该澄清池，使白水经过两次脉冲澄清处理，微生物与白水中的有机物反应充分，白水处理效果好，能保证设备的正常运行。

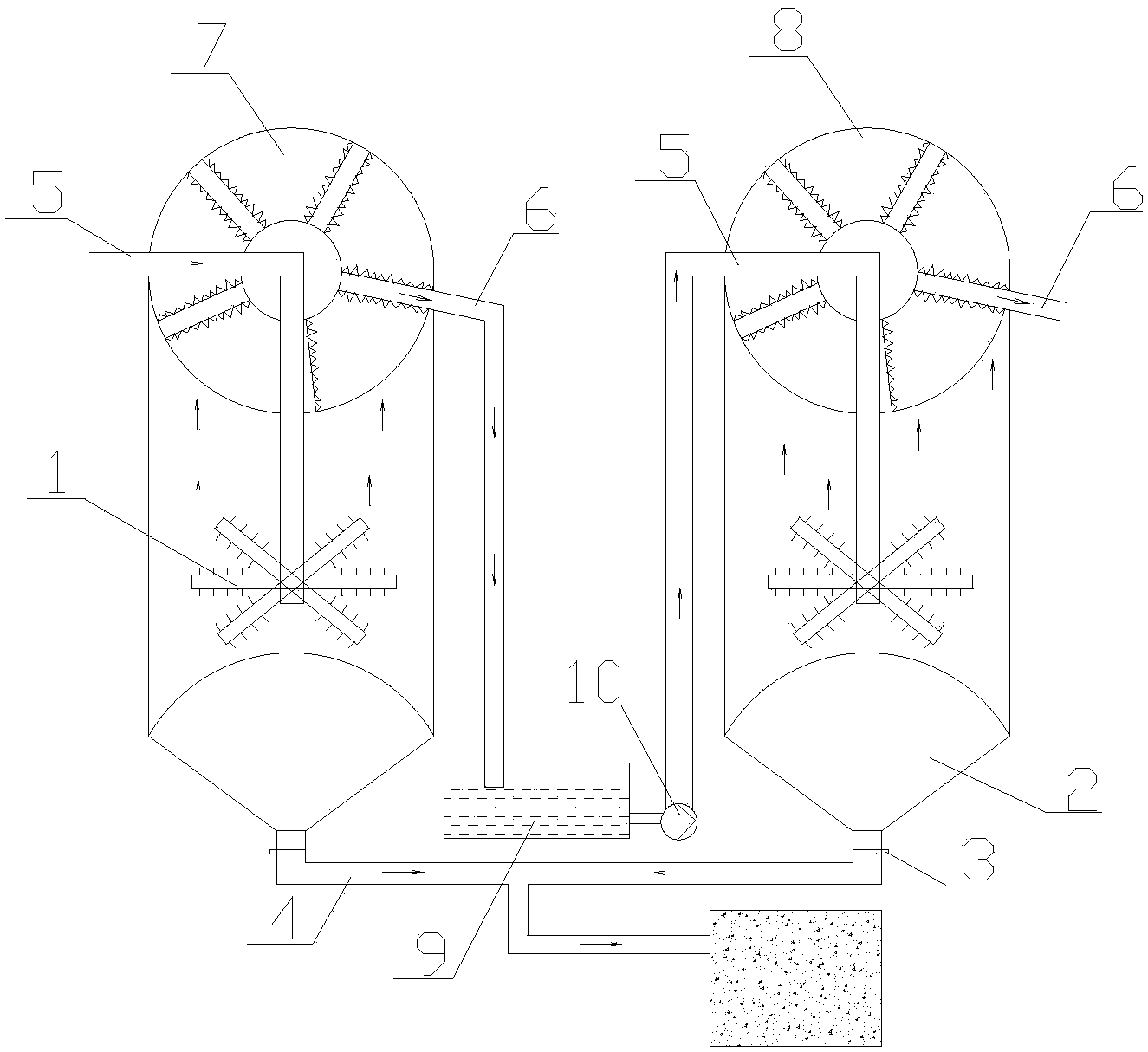

摘要附图
权利要求书
1.用于处理污水的脉冲澄清池，包括池体，所述池体内设置有脉冲发生器(1)，所述池体底部为污泥层(2)，所述池体底部通过排污阀(3)与排污管(4)相连，所述池体上设置进水管(5)通入池体底部，所述池体顶部设置出水管(6)，其特征在于：所述池体为两个，即第一池体(7)和第二池体(8)，所述第一池体的进水管与白水池相连，所述第一池体与第二池体之间设置有储水池(9)，所述第一池体的出水管通入储水池，所述第二池体的进水管通过泵(10)与储水池相连，所述第二池体的出水管与清白水池相连。
2.根据权利要求1所述的用于处理污水的脉冲澄清池，其特征在于：所述脉冲发生器的脉冲周期为>40s。
3.根据权利要求1所述的用于处理污水的脉冲澄清池，其特征在于：所述排污管连通至一污泥浓缩室。
4.根据权利要求1或2或3所述的用于处理污水的脉冲澄清池，其特征在于：所述池体为圆柱形。
说明书
用于处理污水的脉冲澄清池
技术领域
本发明涉及造纸白水处理装置，特别涉及一种用于处理污水的脉冲澄清池。
背景技术
脉冲澄清池是利用池中集聚的泥渣与废水中的杂质颗粒相互接触吸附，以达到与清水较快分离的给水处理系统，该系统可较充分发挥絮凝剂的作用和提高澄清效率，脉冲澄清池属于悬浮泥渣型澄清池，而现有的用于处理白水的脉冲澄清池，一般是将多个脉冲澄清池并联设置，即每个脉冲澄清池的进水管分别与白水池相连，出水管分别通入清白水池，这样的澄清池处理效果低，若脉冲池不能在短时间内完成布水，达到脉冲的效果，微生物与白水中的有机物不能得到充分的接触反应，要么增加生化处理压力，造成巨大的生化设备投入;要么造成水处理效果低，在无限次闭路循环后产生大量沉积物、树脂等杂物堵塞、腐蚀设备，致PH值失控、系统瘫痪，最后不得不停机处理、向外界排除大量废水，重新补充清水后运行。
发明内容
有鉴于此，本发明的目的是提供一种用于处理污水的脉冲澄清池，使白水经过两次脉冲澄清处理，微生物与白水中的有机物反应充分，白水处理效果好，能保证设备的正常运行。
本发明的目的是通过以下技术方案实现的：
用于处理污水的脉冲澄清池，包括池体，所述池体内设置有脉冲发生器，所述池体底部为污泥层，所述池体底部通过排污阀与排污管相连，所述池体上设置进水管通入池体底部，所述池体顶部设置出水管，所述池体为两个，即第一池体和第二池体，所述第一池体的进水管与白水池相连，所述第一池体与第二池体之间设置有储水池，所述第一池体的出水管通入储水池，所述第二池体的进水管通过泵与储水池相连，所述第二池体的出水管与清白水池相连。
进一步，所述脉冲发生器的脉冲周期为>40s。
更进一步，所述排污管连通至一污泥浓缩室。
再进一步，所述池体为圆柱形。
本发明的有益效果是：
本发明用于处理污水的脉冲澄清池，通过设置两个脉冲池体，将白水进行两次脉冲澄清处理，白水中的有机物与微生物反应充分，白水处理效果好，能保证设备的正常运行。
本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和获得。
