申请日2016.10.27
公开(公告)日2017.04.26
IPC分类号F03B13/00; F03B3/12; F03B11/00
摘要
本实用新型公开了一种仿水车污水收集机械式发电装置，它包括水轮叶片，所述水轮叶片上加工有水轮叶槽，所述水轮叶片安装在水轮上，所述水轮与输入轴配合连接，所述输入轴通过变向增速机构与输出轴相配合，所述输出轴与发电机的输入轴相连;所述水轮支撑安装在污水槽壁上，所述污水槽壁的外壁上安装有齿轮箱外端盖，所述变向增速机构设置在齿轮箱外端盖内部，所述发电机安装在齿轮箱外端盖的外端面，所述污水槽壁的外壁和齿轮箱外端盖形成的密闭空间构成齿轮箱。将污水的重力势能转变为稳定的电能，以简化结构，提高效率。
摘要附图
权利要求书

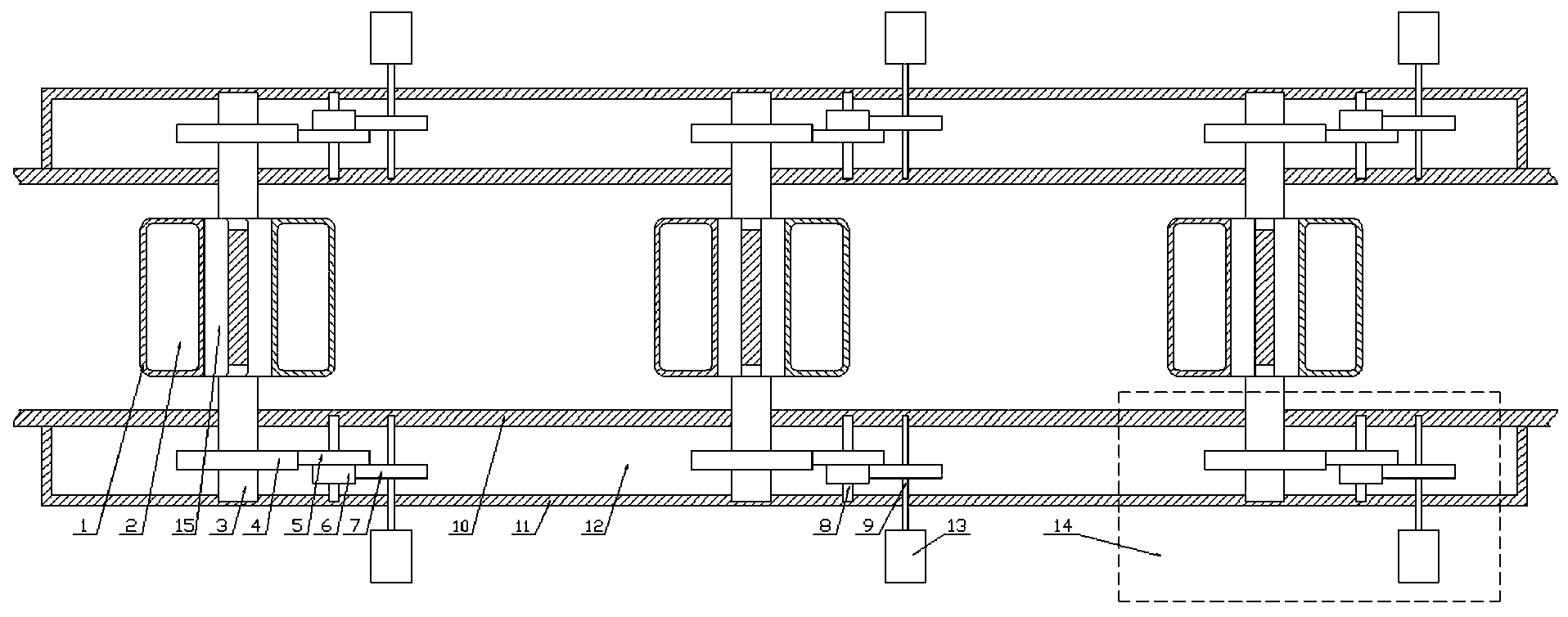

1.一种仿水车污水收集机械式发电装置，其特征在于：它包括水轮叶片(1)，所述水轮叶片(1)上加工有水轮叶槽(2)，所述水轮叶片(1)安装在水轮(3)上，所述水轮(3)与输入轴(15)配合连接，所述输入轴(15)通过变向增速机构(14)与输出轴(9)相配合，所述输出轴(9)与发电机(13)的输入轴相连;所述水轮(3)支撑安装在污水槽壁(10)上，所述污水槽壁(10)的外壁上安装有齿轮箱外端盖(11)，所述变向增速机构(14)设置在齿轮箱外端盖(11)内部，所述发电机(13)安装在齿轮箱外端盖(11)的外端面，所述污水槽壁(10)的外壁和齿轮箱外端盖(11)形成的密闭空间构成齿轮箱(12)。
2.根据权利要求1所述的一种仿水车污水收集机械式发电装置，其特征在于：所述变向增速机构(14)包括第一齿轮(4)，所述第一齿轮(4)安装在水轮(3)上，所述第一齿轮(4)与第二齿轮(5)啮合，所述第二齿轮(5)安装在齿轮轴(8)上，所述齿轮轴(8)上还安装有第三齿轮(6)，所述第三齿轮(6)与第四齿轮(7)啮合，所述第四齿轮(7)安装在输出轴(9)上，所述齿轮轴(8)和输出轴(9)都支撑安装在齿轮箱(12)上。
3.根据权利要求1所述的一种仿水车污水收集机械式发电装置，其特征在于：所述每个输入轴(15)上都设置有八个均布的水轮叶片(1)，所述每个水轮叶片(1)上都均布有一个水轮叶槽(2)，所述水轮叶槽(2)与水轮(3)配合安装，水轮(3)与输入轴(15)配合安装在污水处理沟渠中间，输入轴(15)两端分配在污水槽壁(10)和齿轮箱外端盖(11)上。
说明书
一种仿水车污水收集机械式发电装置
技术领域
本实用新型涉及发电装置领域，具体为一种仿水车污水收集机械式发电装置。
背景技术
随着全球经济的快速发展，能源问题已经成为战略性问题，现在世界各国大多以煤、天然气、石油、核能等非再生能源为主要的能源来源，然而这些非可再生能源并非清洁能源，对环境污染很大，而且储备有限。因此，探索和开发新的能源很重要，变废为宝是21世纪的主题，仿照水车在溪流里面利用水的势能运转来带动齿轮运转已达到发电的作用，但是以前的发电机构都是通过液压油、空气等介质驱动发电装置发电。
实用新型内容
本实用新型的目的是通过机械传动方式将污水的重力势能转变为稳定的电能，以简化结构，提高效率，为此实用新型了一种仿水车污水收集机械式发电装置。
为了解决上述技术问题，本实用新型提出以下技术方案：一种仿水车污水收集机械式发电装置，它包括水轮叶片，所述水轮叶片上加工有水轮叶槽，所述水轮叶片安装在水轮上，所述水轮与输入轴配合连接，所述输入轴通过变向增速机构与输出轴相配合，所述输出轴与发电机的输入轴相连;所述水轮支撑安装在污水槽壁上，所述污水槽壁的外壁上安装有齿轮箱外端盖，所述变向增速机构设置在齿轮箱外端盖内部，所述发电机安装在齿轮箱外端盖的外端面，所述污水槽壁的外壁和齿轮箱外端盖形成的密闭空间构成齿轮箱。
所述变向增速机构包括第一齿轮，所述第一齿轮安装在水轮上，所述第一齿轮与第二齿轮啮合，所述第二齿轮安装在齿轮轴上，所述齿轮轴上还安装有第三齿轮，所述第三齿轮与第四齿轮啮合，所述第四齿轮安装在输出轴上，所述齿轮轴和输出轴都支撑安装在齿轮箱上。
所述每个输入轴上都设置有八个均布的水轮叶片，所述每个水轮叶片上都均布有一个水轮叶槽，所述水轮叶槽与水轮配合安装，水轮与输入轴配合安装在污水处理沟渠中间，输入轴两端分配在污水槽壁和齿轮箱外端盖上。
本实用新型有如下有益效果：
1、本实用新型仿照水车在小溪中的运作环境，以及运作的稳定性，和运作的机理，可以有效的适应污水中的环境。
2、本实用新型所采用仿照水车的每一组采用多张水轮叶片组成水轮筒作为污水收集浮子，可以适应不同水流的速度，收集效率高。
3、本实用新型采用双齿轮控制系统对称安装，可以最大的吸收污水的重力势能。
4、本实用新型采用仿照水车的每一组采用多张水轮叶片组成水轮筒作为污水收集浮子，不仅有可靠的稳定性，而且可以适应来自不同方向的污水冲击，收集效率高。
5、本实用新型在水车间采用变向增速机构可将水车采集的污水势能运动转化为发电机的高速旋转，大大提高污水势能的利用率。
6、本实用新型同时省去了其他污水收集发电装置的液压及气动元件，使其结构简化，成本降低，是一种廉价实用的污水收集发电装置。
7、本实用新型结构简单、加工方便，安装与维护较为简单。
