申请日2016.10.24
公开(公告)日2017.06.13
IPC分类号C02F9/08; C02F103/04
摘要
本发明公开了一种纯化水处理装置，该处理设备可延长多介质滤器的使用寿命，还能降低纯化水中微生物和有机化合物的含量。本发明的有益效果：在原水预处理装置中设置自动油水分离器，防止多介质滤器堵塞，延长多介质滤器使用寿命;在活性炭滤器的前端管路上设置抑菌剂添加器，可使进入反渗透装置的钙镁离子的量大量减小，延长了膜芯的使用寿命;在存贮外输装置中设置紫外线杀菌器，可杀灭水中的微生物和分解水中不易被活性炭吸附的有机化合物，降低纯化水中微生物和有机化合物的含量。

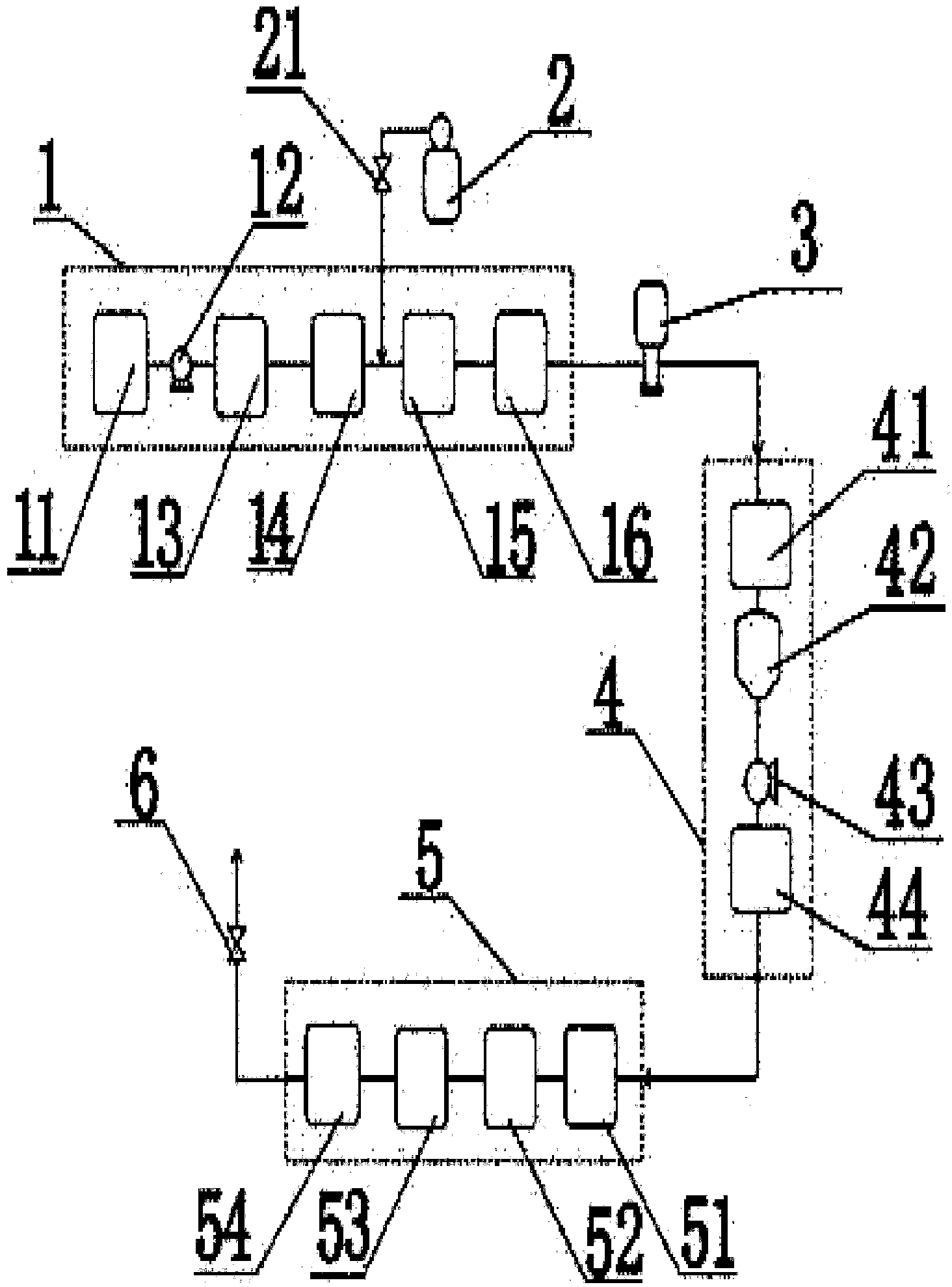

摘要附图
权利要求书
1.一种纯水处理装置，其特征在于：包括依次通过管路连接的原水预处理装置(1)、高压泵(3)、纯化水制取装置(4)、存贮外输装置(5)和输出阀(6);
所述原水预处理装置(1)包括依次通过管路连接的原水箱(11)、前增压泵(12)、自动油水分离器(13)、多介质滤器(14)、活性炭滤器(15)和软化器，在多介质滤器(14)与活性炭滤器(15)之间的管路上设置有一抑菌剂添加器;
所述纯化水制取装置(4)包括依次通过管路连接的反渗透装置(41)、中间水箱(42)、中增压泵(43)和混合离子交换柱(44);
所述存贮外输装置(5)包括依次通过管路连接的过滤器(51)、纯化水箱(52)、紫外线杀菌器(53)和细菌过滤器(54);
自动油水分离器(13)，包括箱体(13.1)，箱体(13.1)内部竖直间隔设置有第一挡水板(13.7)和第二挡水板(13.8)，将箱体(13.1)内腔分为上部连通的第一腔室(13.10)、第二腔室(13.11)和第三腔室(13.12)三部分，每部分的箱体上均设置有出渣口;
所述第二腔室(13.11)内设置有出水管(13.4)，所述出水管(13.4)下端悬置于第二腔室(13.11)内，上端穿过箱体顶部并固定;第一挡水板(13.7)上设置有倒置的U形管(13.3)，所述U形管(13.3)的两直管分别悬置于第一腔室(13.10)和第二腔室(13.11)内;箱体(13.1)与第一腔室(13.10)对应的侧壁设置有进液管(10.2)，箱体(13.1)与第三腔室(13.12)对应的侧壁设置有出油口(10.5)。
2.根据权利要求1所述的一种纯水处理装置，其特征在于：所述抑菌剂添加器为脉动式添加器，其的输出管路上设有注入阀门。
3.根据权利要求1所述的一种纯水处理装置，其特征在于：所述中间水箱(42)的底部呈圆锥形。
4.根据权利要求1所述的一种纯水处理装置，其特征在于：所述箱体(13.1)底部设置有防磨垫。
5.根据权利要求1所述的一种纯水处理装置，其特征在于：所述箱体(13.1)侧壁设置有加强筋。
说明书
一种纯水处理装置
技术领域
本发明属于一种水处理设备，特别是涉及一种纯化水处理装置。
背景技术
随着社会的不断进步，人们对用水卫生的要求越来越高，尤其是跟医学技术进步，甚至是跟身体健康息息相关的用水，因此纯化水的社会需求量越来越大。目前，各种医疗所使用的纯化水，通常通过医疗纯化水制备装置制取;具体为原水经原水预处理装置、纯化水制取装置和存贮外输装置后制取。然而，现有的这种医疗纯化水制备装置，经常会有悬浮物机械杂质、铁锰和油脂等物质，降低使用寿命。另外纯化水中存在一些微生物和不易被活性炭吸附的有机化合物;这些物质可能会使采用纯化水制成的药品中所含有的微生物和有机化合物等超标，影响药品的质量。
发明内容
本发明所要解决的技术问题是一种纯化水处理装置，该处理设备可延长多介质滤器的使用寿命，还能降低纯化水中微生物和有机化合物的含量。
为解决上述问题，本发明的技术方案是，一种纯水处理装置，包括依次通过管路连接的原水预处理装置、高压泵、纯化水制取装置、存贮外输装置和输出阀;
所述原水预处理装置包括依次通过管路连接的原水箱、前增压泵、自动油水分离器、多介质滤器、活性炭滤器和软化器，在多介质滤器与活性炭滤器之间的管路上设置有一抑菌剂添加器;
所述纯化水制取装置包括依次通过管路连接的反渗透装置、中间水箱、中增压泵和混合离子交换柱;
所述存贮外输装置包括依次通过管路连接的过滤器、纯化水箱、紫外线杀菌器和细菌过滤器;
自动油水分离器，包括箱体，箱体内部竖直间隔设置有第一挡水板和第二挡水板，将箱体内腔分为上部连通的第一腔室、第二腔室和第三腔室三部分，每部分的箱体上均设置有出渣口;
所述第二腔室内设置有出水管，所述出水管下端悬置于第二腔室内，上端穿过箱体顶部并固定;第一挡水板上设置有倒置的U形管，所述U形管的两直管分别悬置于第一腔室和第二腔室内;箱体与第一腔室对应的侧壁设置有进液管，箱体与第三腔室对应的侧壁设置有出油口。
进一步的，所述抑菌剂添加器为脉动式添加器，其的输出管路上设有注入阀门。
进一步的，所述中间水箱的底部呈圆锥形。
进一步的，所述箱体底部设置有防磨垫。
进一步的，所述箱体侧壁设置有加强筋。
本发明的有益效果：在原水预处理装置中设置自动油水分离器，防止多介质滤器堵塞，延长多介质滤器使用寿命;在活性炭滤器的前端管路上设置抑菌剂添加器，可使进入反渗透装置的钙镁离子的量大量减小，延长了膜芯的使用寿命;在存贮外输装置中设置紫外线杀菌器，可杀灭水中的微生物和分解水中不易被活性炭吸附的有机化合物，降低纯化水中微生物和有机化合物的含量。此外，本发明将中间水箱的底部改进为向下突出的圆锥形底部，可防止箱内存在死水，进一步保证水质。本发明可延长多介质滤器及膜芯的使用寿命，还能降低纯化水中微生物和有机化合物的含量。
