申请日2016.10.24
公开(公告)日2017.06.27
IPC分类号C02F9/14; C02F103/32
摘要
本实用新型公开一种果蔬罐头废水处理系统，包括依次通过管路连接的格栅池、调节池、水解酸化池、UASB反应器、MBR池，所述UASB反应器还与沼气发电柜连接，所述MBR池连接有风机，所述水解酸化池、UASB反应器、MBR池均与污泥池连接，所述污泥池连接有污泥压滤机。本实用新型的果蔬罐头废水处理系统对COD、BOD、氨氮、总磷等污染物去除效率高，同时占地面积小、污泥量低、便于自动化管理。

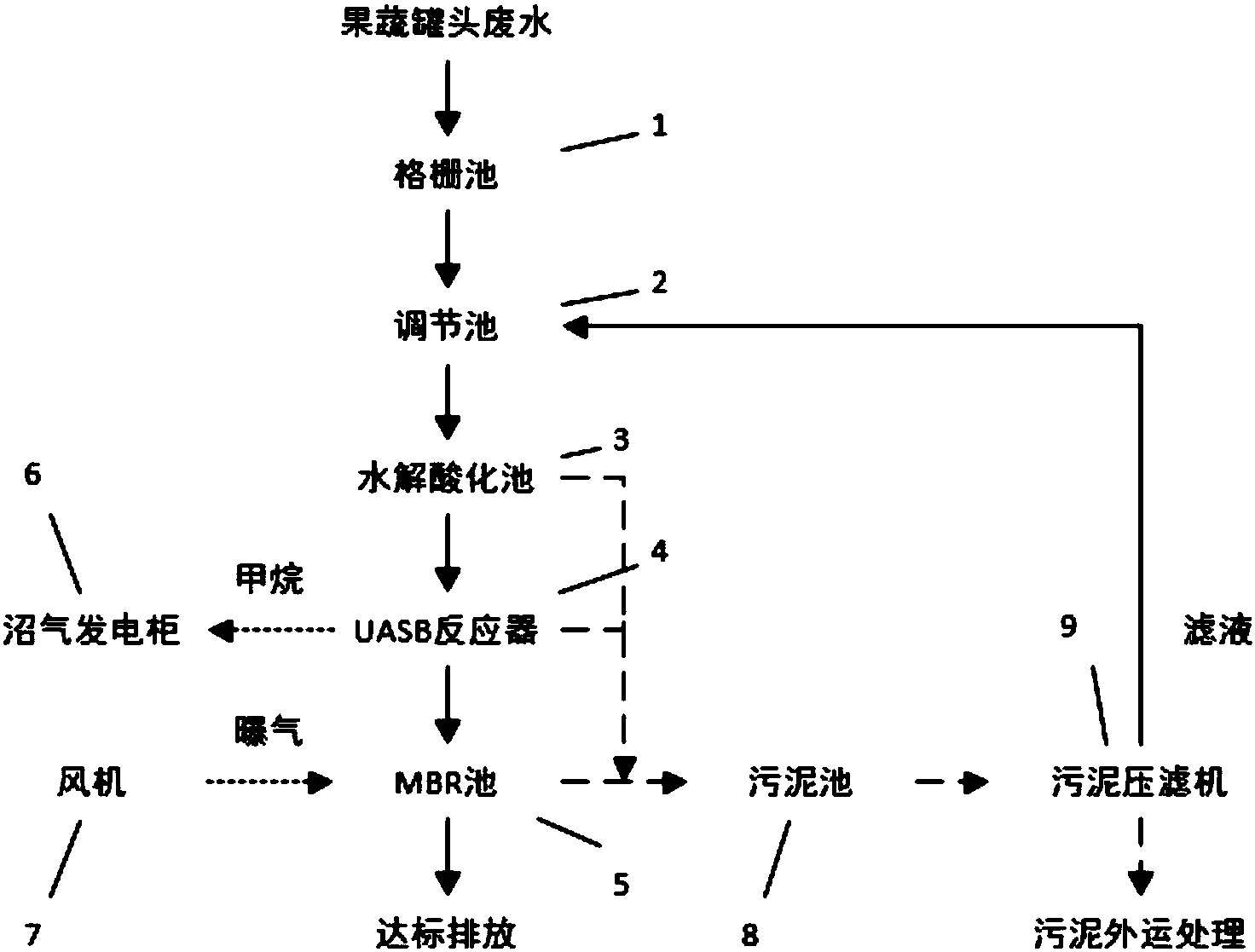

摘要附图
权利要求书
1.一种果蔬罐头废水处理系统，其特征在于，所述系统包括依次通过管路连接的格栅池(1)、调节池(2)、水解酸化池(3)、UASB反应器(4)、MBR池(5)，所述UASB反应器(4)还与沼气发电柜(6)连接，所述MBR池(5)连接有风机(7)，所述水解酸化池(3)、UASB反应器(4)、MBR池(5)均与污泥池(8)连接，所述污泥池(8)连接有污泥压滤机(9)。
2.根据权利要求1所述的果蔬罐头废水处理系统，其特征在于：所述格栅池(1)为回转式格栅池，栅距为3mm。
3.根据权利要求1所述的果蔬罐头废水处理系统，其特征在于：所述水解酸化池(3)为多孔管进水的升流式水解反应池。
4.根据权利要求1所述的果蔬罐头废水处理系统，其特征在于：所述UASB反应器(4)由主反应区、 沉淀区、 三相分离器三部分组成。
5.根据权利要求1所述的果蔬罐头废水处理系统，其特征在于：所述MBR池(5)采用的是一体式平板膜生物反应器。
说明书
一种果蔬罐头废水处理系统
所属技术领域
本实用新型涉及一种废水处理系统，尤其是涉及一种果蔬罐头废水处理系统。
背景技术
我国是世界上最大的果蔬生产国和果蔬产品加工基地， 果蔬罐头食品是国际市场近百年来久盛不衰的大众食品，由于携带和食用方便，储存时间长，能很好地调节市场和淡旺季节，因而备受世界各国消费者青睐。当前，我国果蔬罐头在国际市场上占据绝对优势和市场份额，年产量可达 1300 多万吨，出口量约占全球市场的六分之一。
然而果蔬罐头在加工过程中不可避免地会产生废水， 根据第一次全国污染源普查工业污染源产排污系数手册统计：每生产 1 吨橘子罐头产生 34.1 吨工业废水;每生产1吨桃罐头产生 17.6吨工业废水;每生产 1吨蘑菇罐头产生17.65吨工业废水。
果蔬罐头废水具有水量大、悬浮物多、含大量难以降解的果胶等特点，是一种较难处理的食品加工废水。许多设计单位对该废水的特性认识不足，仅将其作为一般食品加工废水处理，常常出现出水不达标、占地面积大、投资高等问题。
发明内容
为解决上述果蔬罐头废水处理存在的问题，本实用新型提供一种高效的果蔬罐头废水处理系统，该系统对废水中的有机物、悬浮物、氨氮、总磷等去除效率高，出水水质好。
为实现本实用新型目的，本实用新型采用的技术方案如下：
一种果蔬罐头废水处理系统，其特征在于，所述系统包括依次通过管路连接的格栅池、调节池、水解酸化池、UASB反应器、MBR池，所述UASB反应器还与沼气发电柜连接，所述MBR池连接有风机，所述水解酸化池、UASB反应器、MBR池均与污泥池连接，所述污泥池连接有污泥压滤机。
废水首先经过格栅池进行预处理，拦截废水中的悬浮物质，然后进入调节池进行水量水质的调节;调节后的废水进入水解酸化池，利用水解酸化反应将废水中难降解的大分子有机物质降解为小分子有机物质，提高废水可生化性;水解酸化后的废水进入UASB反应器进行厌氧生物处理，通过厌氧菌群的作用，废水中的大部分有机污染物被降解转化为甲烷、CO2等，产生的甲烷气经甲烷储罐收集后送至沼气发电柜进行发电，产生的电能供风机使用;UASB反应器的出水进入MBR池进行好氧深度处理，在风机的曝气作用下，利用好氧微生物和膜技术的结合，去除废水中的剩余有机物质、悬浮物、氨氮等，使出水达标。
进一步地，所述格栅池为回转式格栅池，栅距为3mm。
所述水解酸化池为多孔管进水的升流式水解反应池。
所述UASB反应器由主反应区、 沉淀区、 三相分离器三部分组成。
所述MBR池采用的是一体式平板膜生物反应器。
与现有技术相比，本实用新型的有益效果是：
本实用新型提供的果蔬罐头废水处理系统性能稳定，处理效果明显，具有占地面积小，无需投加化学药剂，系统产生的污泥量低、出水水质稳定、自动化程度高等优点。另外本系统还利用厌氧处理产生的甲烷进行发电，回收利用能源，降低了运行成本。
