申请日2016.12.20
公开(公告)日2017.08.04
IPC分类号C02F11/10
摘要

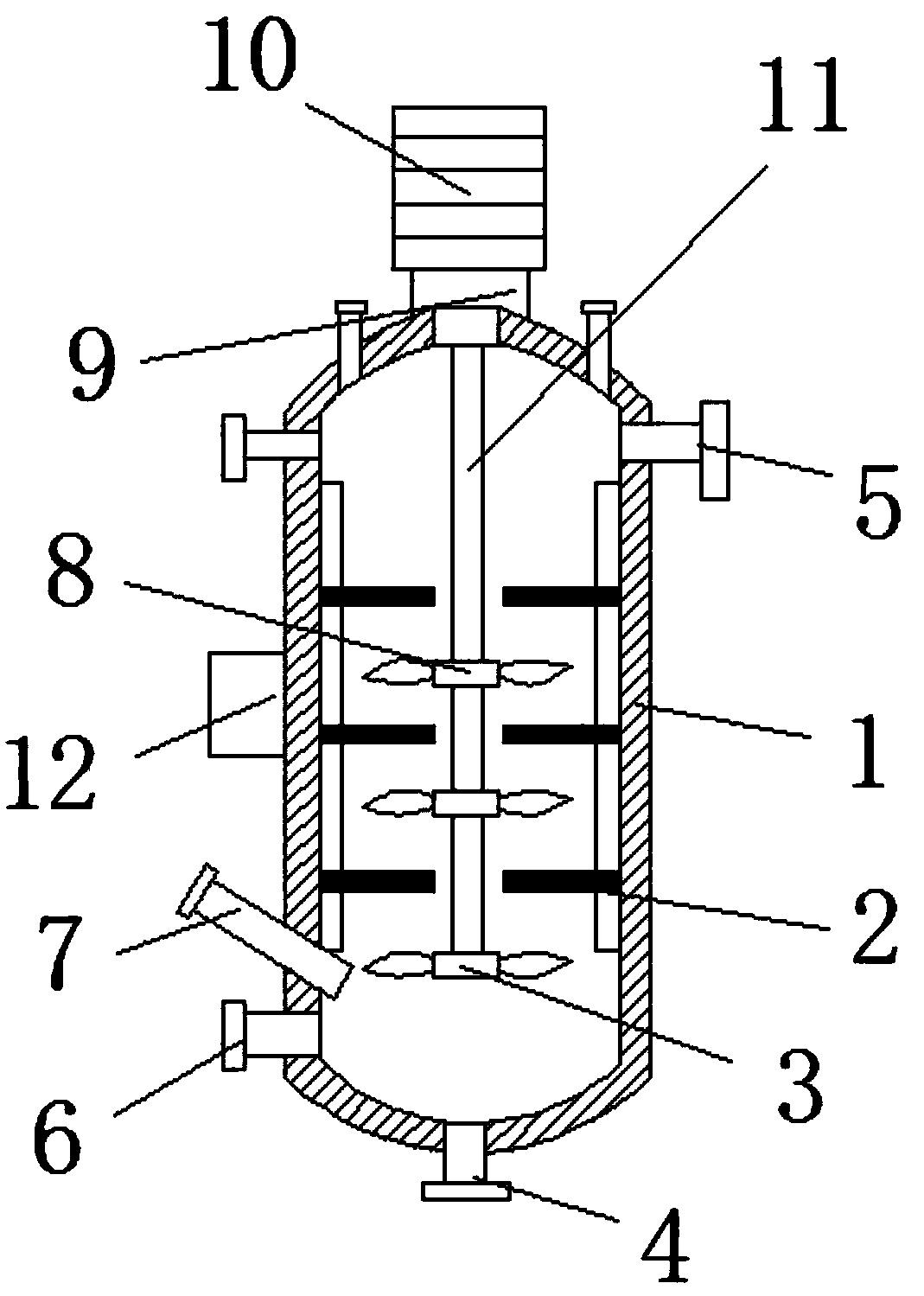

本实用新型公开了一种多层污泥热水解装置，包括罐体，所述罐体的顶部设有电机，所述电机的输出轴通过联轴器连接有搅拌轴，所述搅拌轴贯穿并延伸至罐体的内部下端，所述搅拌轴的下端设有第一搅拌器，所述第一搅拌器的上方的搅拌轴的侧面设有第二搅拌器，罐体的内部设有整块的隔板，本多层污泥热水解装置，设有隔板，能够把罐体内部分成多个小加热腔室，使蒸汽流程更长，隔板与搅拌轴中间留有通道，有利于蒸汽向上流动，污泥向下流动，通过第一搅拌器和第二搅拌器的配合设置，可以通过搅拌加速蒸汽和污泥的混合，升温快，使污泥受热更加均匀，通过第一搅拌器、第二搅拌器和隔板的配合设置，可以使蒸汽和污泥混合吸收效果更佳。
摘要附图
权利要求书
1.一种多层污泥热水解装置，包括罐体(1)，其特征在于：所述罐体(1)的顶部设有电机(10)，所述电机(10)的输出轴通过联轴器连接有搅拌轴(11)，所述搅拌轴(11)贯穿并延伸至罐体(1)的内部下端，所述搅拌轴(11)的下端设有第一搅拌器(3)，所述第一搅拌器(3)的上方的搅拌轴(11)的侧面设有第二搅拌器(8)，所述罐体(1)的内部设有整块的隔板(2)，所述隔板(2)与搅拌轴(11)中间留有通道，所述罐体(1)的下端设有排空口(4),所述罐体(1)的右侧面上端设有进料口(5)，所述罐体(1)的左侧面下端设有出料口(6)和蒸汽喷头(7)，所述出料口(6)设置在蒸汽喷头(7)的下方，所述罐体(1)的左侧面上端设有控制器(12)，所述电机(10)与控制器(12)电连接，所述控制器(12)与外部电源电连接。
2.根据权利要求1所述的一种多层污泥热水解装置，其特征在于：所述电机(10)与罐体(1)的连接处设有连接块(9)，且电机(10)与连接块(9)的连接处设有减震垫。
3.根据权利要求1所述的一种多层污泥热水解装置，其特征在于：所述第二搅拌器(8)的数量为两个，且两个第二搅拌器(8)上均设有搅拌桨叶。
4.根据权利要求1所述的一种多层污泥热水解装置，其特征在于：所述蒸汽喷头(7)倾斜设置，且蒸汽喷头(7)的喷射方向向下。
5.根据权利要求1所述的一种多层污泥热水解装置，其特征在于：所述隔板(2)为三层设置，且隔板(2)分别与第一搅拌器(3)和第二搅拌器(8)交错设置。
说明书
一种多层污泥热水解装置
技术领域
本实用新型涉及污泥热水解装置技术领域，具体为一种多层污泥热水解装置。
背景技术
随着我国经济的快速发展，需要处理的废水越来越多，相应的污泥产量逐渐增加，这些污泥若处理不好，将对环境产生巨大危害，而且人们的环境保护意识越来越强，使环保处理标准也逐步提高，而现有的污泥热水解装置往往是将一定量的污泥装入热水解罐中，在高温、高压下保持一定时间，使污泥热水解完成后再将污泥排出，并输送到下一个处理环节，这种方式往往没有搅拌腔室，只有一个加热腔室，这就使得蒸汽和污泥的混合效率慢，蒸汽流程短，升温比较慢，而且蒸汽和污泥的混合吸收效果差，污泥的受热往往不均匀，不能使污泥得到充分的热水解。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供一种多层污泥热水解装置，可以使污泥受热均匀，热水解更加完全，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多层污泥热水解装置，包括罐体，所述罐体的顶部设有电机，所述电机的输出轴通过联轴器连接有搅拌轴，所述搅拌轴贯穿并延伸至罐体的内部下端，所述搅拌轴的下端设有第一搅拌器，所述第一搅拌器的上方的搅拌轴的侧面设有第二搅拌器，所述罐体的内部设有整块的隔板，所述隔板与搅拌轴中间留有通道，所述罐体的下端设有排空口,所述罐体的右侧面上端设有进料口，所述罐体的左侧面下端设有出料口和蒸汽喷头，所述出料口设置在蒸汽喷头的下方，所述罐体的左侧面上端设有控制器，所述电机与控制器电连接，所述控制器与外部电源电连接。
作为本实用新型的一种优选技术方案，所述电机与罐体的连接处设有连接块，且电机与连接块的连接处设有减震垫。
作为本实用新型的一种优选技术方案，所述第二搅拌器的数量为两个，且两个第二搅拌器上均设有搅拌桨叶。
作为本实用新型的一种优选技术方案，所述蒸汽喷头倾斜设置，且蒸汽喷头的喷射方向向下。
作为本实用新型的一种优选技术方案，所述隔板为三层设置，且隔板分别与第一搅拌器和第二搅拌器交错设置。
与现有技术相比，本实用新型的有益效果是：本多层污泥热水解装置，设有隔板，能够把罐体内部分成多个小加热腔室，使蒸汽流程更长，隔板与搅拌轴中间留有通道，有利于蒸汽向上流动，污泥向下流动，通过第一搅拌器和第二搅拌器的配合设置，可以通过搅拌加速蒸汽和污泥的混合，升温快，使污泥受热更加均匀，通过第一搅拌器、第二搅拌器和隔板的配合设置，可以使蒸汽和污泥混合吸收效果更佳。
