申请日2017.04.11
公开(公告)日2017.12.19
IPC分类号C02F3/18
摘要
一种曝气角度可调的污水处理用装置，包括曝气池，所述曝气池顶部侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑杆，两根支撑杆顶端共同固定连接有第一支撑板，所述第一支撑板中间处开设有通孔，通孔中穿过有连接柱，连接柱顶端固定连接有安装板，安装板两端下侧面上均固定连接有磁极，所述磁极下方的第一支撑板对应位置上固定连接有电磁铁。本实用新型的有益效果是实现了曝气管的上下运动，改变了曝气范围，有效提高了污泥与氧气的接触面积;微孔曝气头的最大调整角度可达到90度，即可将微孔曝气头由竖直位置改变为水平位置，在曝气时，能够布满曝气池所在的横截面，有效提高了曝气效果。
权利要求书
1.一种曝气角度可调的污水处理用装置，包括曝气池，所述曝气池顶部侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑杆，两根支撑杆顶端共同固定连接有第一支撑板，其特征在于，所述第一支撑板中间处开设有通孔，通孔中穿过有连接柱，连接柱顶端固定连接有安装板，安装板两端下侧面上均固定连接有磁极，所述磁极下方的第一支撑板对应位置上固定连接有电磁铁;所述连接柱底端固定连接有连接板，连接板两端固定连接有第二支撑板，两个第二支撑板之间设有曝气管，曝气管两端与第二支撑板之间通过角度调整装置相连接;所述曝气管上侧和下侧均匀连接有微孔曝气头，第一支撑板上固定连接有曝气机，所述曝气管通过软管与曝气机相连接。
2.根据权利要求1所述的一种曝气角度可调的污水处理用装置，其特征在于，所述角度调整装置包括转动杆，转动杆一端与曝气管固定连接，另一端与第二支撑板转动连接;所述曝气管相对应高度上的第二支撑板内设置有环形凹槽，转动杆前后两侧的曝气管上固定连接有调整杆，调整杆的另一端位于环形凹槽内，所述调整杆位于环形凹槽内的一端上套设有套筒，套筒与调整杆转动连接，套筒上侧固定连接连接杆，所述第二支撑板上方设有转动旋钮，转动旋钮上对称设置有两个转动臂，转动臂上固定连接有安装柱，连接杆顶端套设有在安装柱上。
3.根据权利要求1所述的一种曝气角度可调的污水处理用装置，其特征在于，所述电磁铁产生的磁性与磁极产生的磁性相同。
4.根据权利要求1所述的一种曝气角度可调的污水处理用装置，其特征在于，所述曝气池底部开设有排水口。
5.根据权利要求4所述的一种曝气角度可调的污水处理用装置，其特征在于，所述排水口处设置有阀门。
说明书
一种曝气角度可调的污水处理用装置
技术领域
本实用新型涉及污水处理设备技术领域，具体涉及一种曝气角度可调的污水处理用装置。
背景技术
污水处理(sewage treatment,wastewater treatment)：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在日常生活中，会产生多种生活污水，而生活污水需要处理才能排放。污水处理过程中的一道工序为曝气，使污水中的活性污泥得到充分的溶解氧进而分解污水中的有害物质，而此过程需要搅拌来使活性污泥均匀的分散在污水中，然而，目前的搅拌装置在曝气池中的位置时固定不变的，这就导致搅拌效果较差，难以实现活性污泥与氧的充分溶解，因此，污水处理的效果就较差;此外，现有的曝气器的曝气效果较差，曝气机送入的空气难以实现与活性污泥的充分混合，且其曝气角度一般都是朝上设置的，角度无法实现调整，因此，其污水的处理效果也差。
实用新型内容
本实用新型的目的在于提供一种曝气角度可调的污水处理用装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：

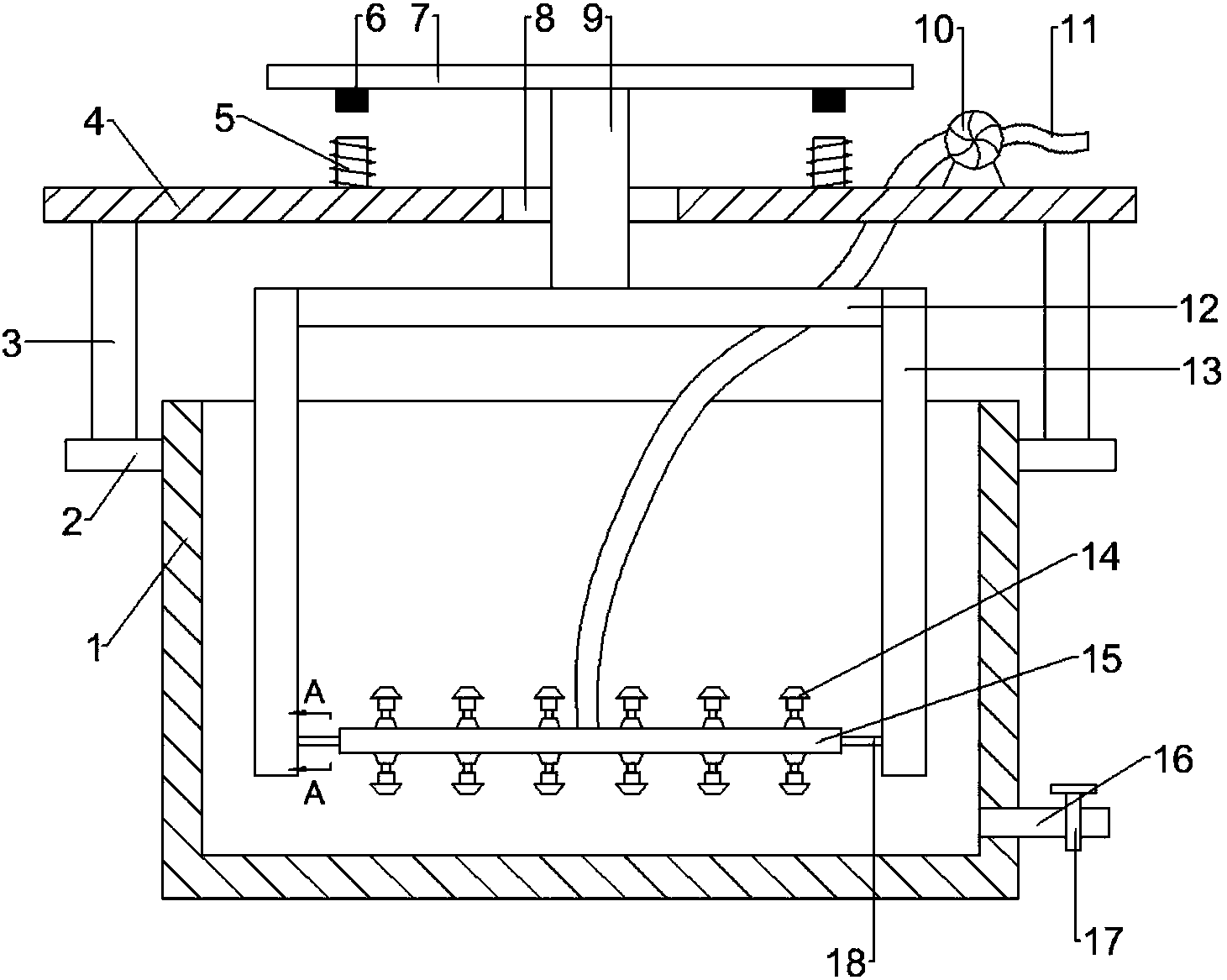

一种曝气角度可调的污水处理用装置，包括曝气池，所述曝气池顶部侧壁上对称固定连接有两个安装座，安装座上固定连接有支撑杆，两根支撑杆顶端共同固定连接有第一支撑板，所述第一支撑板中间处开设有通孔，通孔中穿过有连接柱，连接柱顶端固定连接有安装板，安装板两端下侧面上均固定连接有磁极，所述磁极下方的第一支撑板对应位置上固定连接有电磁铁;所述连接柱底端固定连接有连接板，连接板两端固定连接有第二支撑板，两个第二支撑板之间设有曝气管，曝气管两端与第二支撑板之间通过角度调整装置相连接;所述曝气管上侧和下侧均匀连接有微孔曝气头，第一支撑板上固定连接有曝气机，所述曝气管通过软管与曝气机相连接。
作为本实用新型进一步的方案是：所述角度调整装置包括转动杆，转动杆一端与曝气管固定连接，另一端与第二支撑板转动连接;所述曝气管相对应高度上的第二支撑板内设置有环形凹槽，转动杆前后两侧的曝气管上固定连接有调整杆，调整杆的另一端位于环形凹槽内，所述调整杆位于环形凹槽内的一端上套设有套筒，套筒与调整杆转动连接，套筒上侧固定连接连接杆，所述第二支撑板上方设有转动旋钮，转动旋钮上对称设置有两个转动臂，转动臂上固定连接有安装柱，连接杆顶端套设有在安装柱上。
作为本实用新型再进一步的方案是：所述电磁铁产生的磁性与磁极产生的磁性相同。
作为本实用新型再进一步的方案是：所述曝气池底部开设有排水口。
作为本实用新型再进一步的方案是：所述排水口处设置有阀门。
本实用新型的有益效果是实现了曝气管的上下运动，改变了曝气范围，有效提高了污泥与氧气的接触面积;微孔曝气头的最大调整角度可达到90度，即可将微孔曝气头由竖直位置改变为水平位置，在曝气时，能够布满曝气池所在的横截面，有效提高了曝气效果。
