申请日2017.04.11
公开(公告)日2017.12.08
IPC分类号C02F9/04
摘要
本实用新型公开了一种污水处理装置，包括固相过滤器、溶液pH值测定调节器、金属阳离子吸附器、阴离子吸附器。其中固相过滤器是过滤废水中的较大颗粒;溶液pH值测定调节器是在吸附前对固相过滤器过滤后的滤液进行pH值的检测及调节，在pH调节器均设有搅拌装置，其搅拌装置有利于pH值的快速调节吸附时与吸附剂的充分接触;本装置采用的金属吸附器分为阳离子吸附器和阴离子吸附器。其吸附器的柱体分为多层，每一层加入的吸附剂都是针对不同污染物的吸附。
权利要求书
1.一种污水处理装置，其特征在于，包括固相过滤器、溶液pH值测定调节器、金属吸附器，所述的固相过滤器、溶液pH值测定调节器和金属吸附器依次顺序连接，固相过滤器的进水口设置于固相过滤器的顶部并连接外部废水源，固相过滤器的上部为用于储水的柱体，柱体下部设有金属过滤网，固相过滤器的出水口设置于固相过滤器的底部。
2.根据权利要求1所述的一种污水处理装置，其特征在于，所述的金属过滤网包括上下两部分，上部为内设砾石的砾石过滤网，下部为内设砂子的砂子过滤网。
3.根据权利要求1所述的一种污水处理装置，其特征在于，所述的溶液pH值测定调节器包括调节器本体、搅拌装置、pH值测定装置和pH值调节装置，所述的搅拌装置设置于调节器本体内，pH值测定装置包括pH值探针和pH值显示屏，所述的pH值探针设置于调节器本体内并通信连接设置于调节器本体外的pH值显示屏，所述的pH值调节装置包括装有酸液的酸内胆和装有碱液的碱内胆，所述的酸内胆和碱内胆分别固定于调节器本体的外壁上且设有朝向调节器本体内部的开口。
4.根据权利要求3所述的一种污水处理装置，其特征在于，所述的搅拌装置包括变频电机、主搅拌轴和多个支向搅拌轴，所述的变频电机设置于调节器本体的底部并连接驱动竖直设置于调节器本体内部的主搅拌轴，所述的支向搅拌轴水平设置于主搅拌轴上。
5.根据权利要求1所述的一种污水处理装置，其特征在于，所述的金属吸附器包括吸附器本体、多个填充有吸附材料的内胆和“S”型管道，所述的多个内胆平行的设置于吸附器本体内，并通过“S”型管道依次首尾相连，金属吸附器的进水口上设有阀门和水流速测量仪。
6.根据权利要求5所述的一种污水处理装置，其特征在于，内胆的入水口位置低于出水口位置。
7.根据权利要求5所述的一种污水处理装置，其特征在于，所述的金属吸附器包括金属阳离子吸附器和金属阴离子吸附器，所述的金属阳离子吸附器的内胆中吸附材料为改性活性炭，所述的金属阴离子吸附器的内胆中吸附材料为改性活性炭纤维。
8.根据权利要求6所述的一种污水处理装置，其特征在于，所述的溶液pH值测定调节器的数量为两个，分别设置于金属阳离子吸附器和金属阴离子吸附器的进水口之前。
说明书
一种污水处理装置
技术领域
本实用新型涉及到废水处理技术领域，特别涉及一种污水处理装置。
背景技术
随着我国经济发展,工业化的深入,污染越来越严重,尤其是重金属的危害尤其严重。目前针对重金属废水的处理系统的吸附剂都是单一的，并不能全面完全的吸附水中的重金属，不能高效处理重金属离子，容易造成二次排放污染。
发明内容
为了解决目前对于重金属废水处理效率低下的技术问题，本实用新型提供一种节约成本，效率高的废水重金属吸附装置。
为了实现上述技术目的，本实用新型的技术方案是，一种污水处理装置，包括固相过滤器、溶液pH值测定调节器、金属吸附器，所述的固相过滤器、溶液pH值测定调节器和金属吸附器依次顺序连接，固相过滤器的进水口设置于固相过滤器的顶部并连接外部废水源，固相过滤器的上部为用于储水的柱体，柱体下部设有金属过滤网，固相过滤器的出水口设置于固相过滤器的底部。
所述的一种污水处理装置，所述的金属过滤网包括上下两部分，上部为内设砾石的砾石过滤网，下部为内设砂子的砂子过滤网。
所述的一种污水处理装置，所述的溶液pH值测定调节器包括调节器本体、搅拌装置、pH值测定装置和pH值调节装置，所述的搅拌装置设置于调节器本体内，pH值测定装置包括pH值探针和pH值显示屏，所述的pH值探针设置于调节器本体内并通信连接设置于调节器本体外的pH值显示屏，所述的pH值调节装置包括装有酸液的酸内胆和装有碱液的碱内胆，所述的酸内胆和碱内胆分别固定于调节器本体的外壁上且设有朝向调节器本体内部的开口。
所述的一种污水处理装置，所述的搅拌装置包括变频电机、主搅拌轴和多个支向搅拌轴，所述的变频电机设置于调节器本体的底部并连接驱动竖直设置于调节器本体内部的主搅拌轴，所述的支向搅拌轴水平设置于主搅拌轴上。
所述的一种污水处理装置，所述的金属吸附器包括吸附器本体、多个填充有吸附材料的内胆和“S”型管道，所述的多个内胆平行的设置于吸附器本体内，并通过“S”型管道依次首尾相连，金属吸附器的进水口上设有阀门和水流速测量仪。
所述的一种污水处理装置，内胆的入水口位置低于出水口位置。
所述的一种污水处理装置，所述的金属吸附器包括金属阳离子吸附器和金属阴离子吸附器，所述的金属阳离子吸附器的内胆中吸附材料为改性活性炭，所述的金属阴离子吸附器的内胆中吸附材料为改性活性炭纤维。
所述的一种污水处理装置，所述的溶液pH值测定调节器的数量为两个，分别设置于金属阳离子吸附器和金属阴离子吸附器的进水口之前。
本实用新型的技术效果在于，通过固相分离，调节pH值，不同吸附剂的分步吸附，可达到降低废水中的重金属含量;且通过固相过滤器、阳离子吸附器及阴离子吸附器，可将净化后的中水回收用于生产生活用水，极大的节省成本，且高效率。

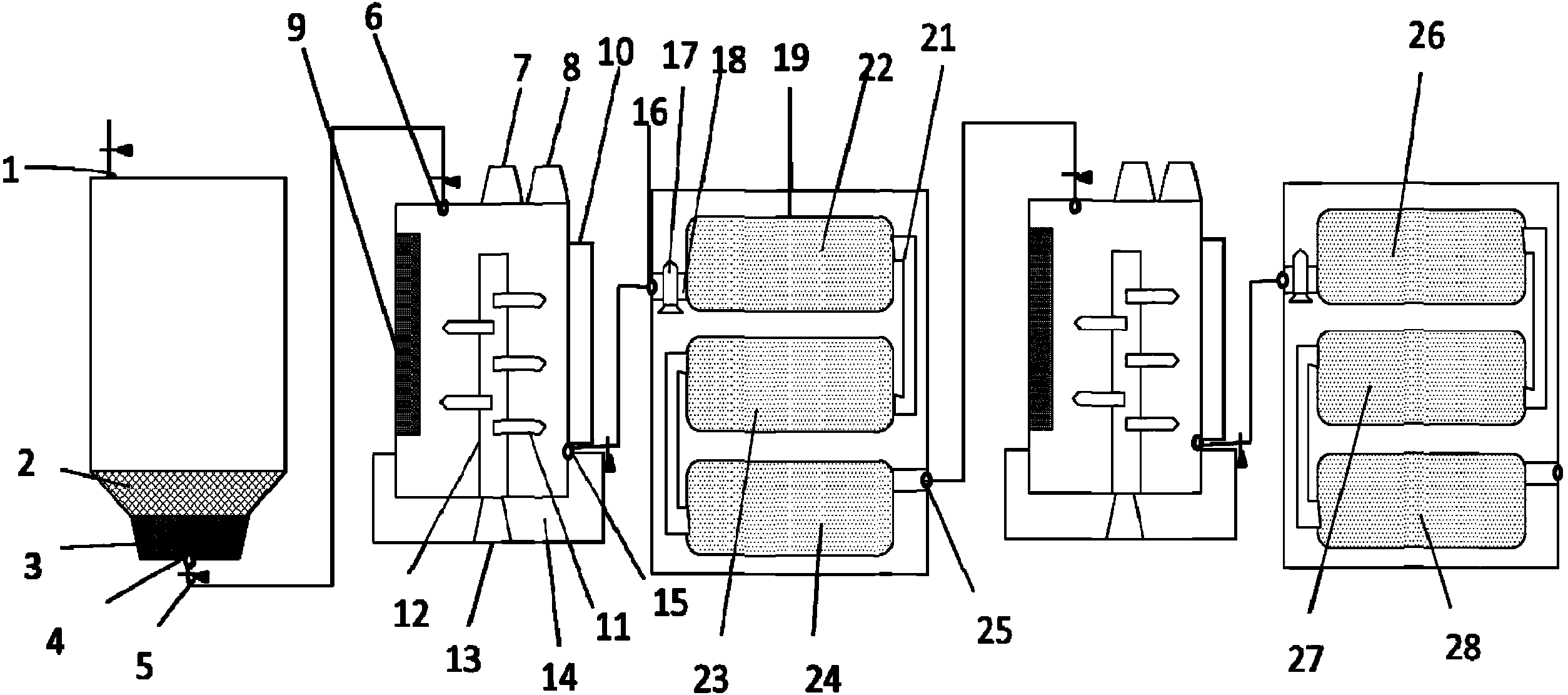

下面结合附图对本实用新型作进一步说明。
