申请日2016.11.18
公开(公告)日2017.07.14
IPC分类号C02F1/04
摘要
本实用新型涉及一种焦化废水转炉高温处理装置，包括汽化烟道，所述的汽化烟道的末端开设有六个呈等均分布的安装孔，该安装孔位于汽化烟道的壁上;所述的每个安装孔上固定有喷枪，该喷枪的一端设有喷嘴，喷枪的另一端与管路相连接，该管路上设有控制阀组和仪表;所述的喷枪一端的喷嘴位于汽化烟道内，且每个喷嘴所在的喷水位置朝下;所述的喷枪、喷嘴、管路及控制阀组和仪表采用耐氯离子腐蚀的构件;本实用新型的有益效果为：使焦化废水在转炉设备中更加充分的燃烧，具有蒸发行程高、控制方便优点。
权利要求书

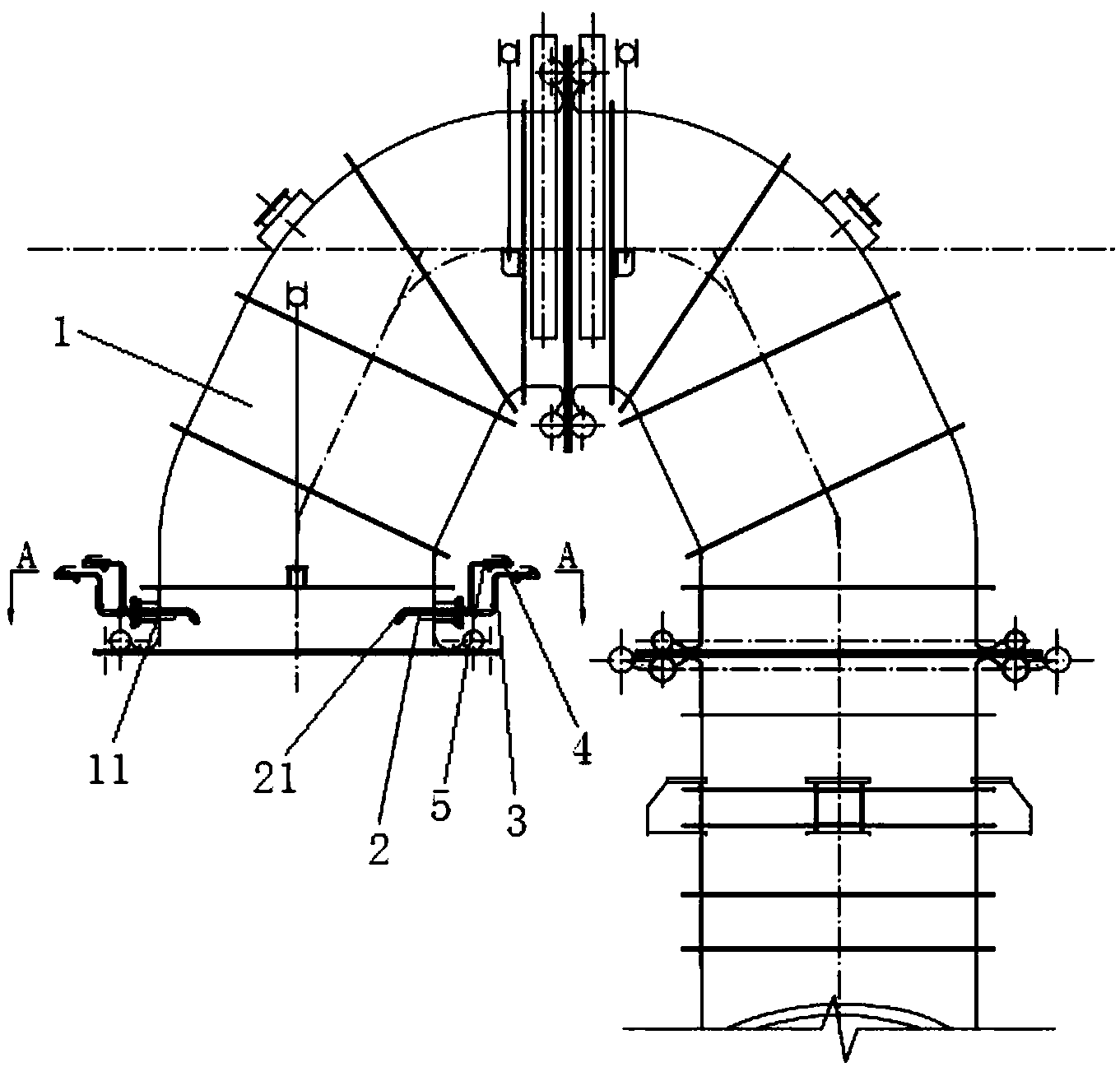

1.一种焦化废水转炉高温处理装置，包括汽化烟道(1)，其特征在于：所述的汽化烟道(1)的末端开设有六个呈等均分布的安装孔(11)，该安装孔(11)位于汽化烟道(1)的壁上;所述的每个安装孔(11)上固定有喷枪(2)，该喷枪(2)的一端设有喷嘴(21)，喷枪(2)的另一端与管路(3)相连接，该管路(3)上设有控制阀组(4)和仪表(5)。
2.根据权利要求1所述的焦化废水转炉高温处理装置，其特征在于：所述的喷枪(2)一端的喷嘴(21)位于汽化烟道(1)内，且每个喷嘴(21)所在的喷水位置朝下。
3.根据权利要求1所述的焦化废水转炉高温处理装置，其特征在于：所述的喷枪(2)、喷嘴(21)、管路(3)及控制阀组(4)和仪表(5)采用耐氯离子腐蚀的构件。
说明书
一种焦化废水转炉高温处理装置
技术领域
本实用新型属于废水处理装置技术领域，尤其涉及一种焦化废水转炉高温处理装置。
背景技术
目前宁钢有三座转炉一次除尘半干法系统，每座转炉一次蒸发塔可处理焦化废水40吨/小时左右，焦化废水来水量为46吨/小时，目前宁钢转炉运转方式为两用一备，考虑到两座转炉同时检修的情况，本次改造建议三座转炉都进行改造，以免焦化废水储存量过大时溢出再生水池，造成污染。改造项目如下：
在现有设备和配套仪表阀组不做改变的情况下，也就是直接将焦化废水通过水池的管道供到半干法一次蒸发塔的气雾喷枪，直接作为吹炼过程中一次蒸发塔的水源，这种方法会产生以下几个问题：
1)、由于酚氰水原本在需要布设1#炉的管道，由于在早期酚氰水管道设计时只将￠273的主管道布设到作业区34米平台的3#和2#转炉之间，而1#炉子的酚氰水只计划给3#转炉和2#转炉，所以现有的管道也只做到3#和2#转炉，现管道需要布置到39米平台，一次蒸发塔后，距离较长，而且布管位置很狭窄。施工难度很大。
2)、由于需要和原有的工业再生水共用阀组、仪表、20米管道以及喷枪，这种共用会产生以下几个问题，第一为了防止焦化废水倒灌到工业再生水中，而且需要两路水在主控室可以灵活切换，所以需要在两个管路上新增加两只电动切断阀，以及止回阀。并且需要把两个电动阀做远程控制。由于PLC柜中的点位已经不够了，所以需要新增模块。并把阀门做到画面中。
3)、由于原有的管道上的电磁流量计(304不锈钢)、柱头式压力变(304不锈钢)、喷枪(316不锈钢)等为不锈钢，所以酚氰水中的氯离子会对流量计、喷枪以及柱头式压力变产生腐蚀，在投入使用前需要将上述会产生仪表的构件和仪表更换掉。
4)、为了准确的控制水量，需要在喷枪上增加流量计，和压力变，并且需要将现有的控制程序进一步细化，因为原来的除尘系统以EC出口处的温度信号(T3、T4)作为控制信号，来调节阀组的喷水量，现在为了更加准确的控制，需要把(T1、T2)以及烟气量等信号都作为控制信号。
发明内容
本实用新型的目的在于克服现有技术存在的不足，而提供一种蒸发行程高、控制方便的焦化废水转炉高温处理装置。
本实用新型的目的是通过如下技术方案来完成的，包括汽化烟道，所述的汽化烟道的末端开设有六个呈等均分布的安装孔，该安装孔位于汽化烟道的壁上;所述的每个安装孔上固定有喷枪，该喷枪的一端设有喷嘴，喷枪的另一端与管路相连接，该管路上设有控制阀组和仪表。
作为优选，所述的喷枪一端的喷嘴位于汽化烟道内，且每个喷嘴所在的喷水位置朝下。
作为优选，所述的喷枪、喷嘴、管路及控制阀组和仪表采用耐氯离子腐蚀的构件。
本实用新型的有益效果为：使焦化废水在转炉设备中更加充分的燃烧，具有蒸发行程高、控制方便优点。
