申请日2016.11.25
公开(公告)日2017.07.14
IPC分类号E03F5/04
摘要
本实用新型涉及一种室内排水污水沟结构，其特征是：包括沿车间的边墙布置的边沟和多条沿车间纵向布置的中心沟，边沟和中心沟均汇聚于集水池;所述车间的地面结构从下至上依次为水泥砂浆层、细石混凝土层、聚氨酯打底层、双酚A型聚酯砂浆层和聚酯面层涂料;在所述聚酯面层涂料上铺设污水沟布置层，中心沟和边沟均设置在污水沟布置层中。所述污水沟布置层从下至下依次包括素土层、混凝土垫层、水泥砂浆找平层、高分子涂膜防水层和水泥砂浆找平层。本实用新型能够适应化工生产车间的使用需求，并且污水沟的结构设置能够耐腐蚀，抗压力，保证使用寿命。
权利要求书

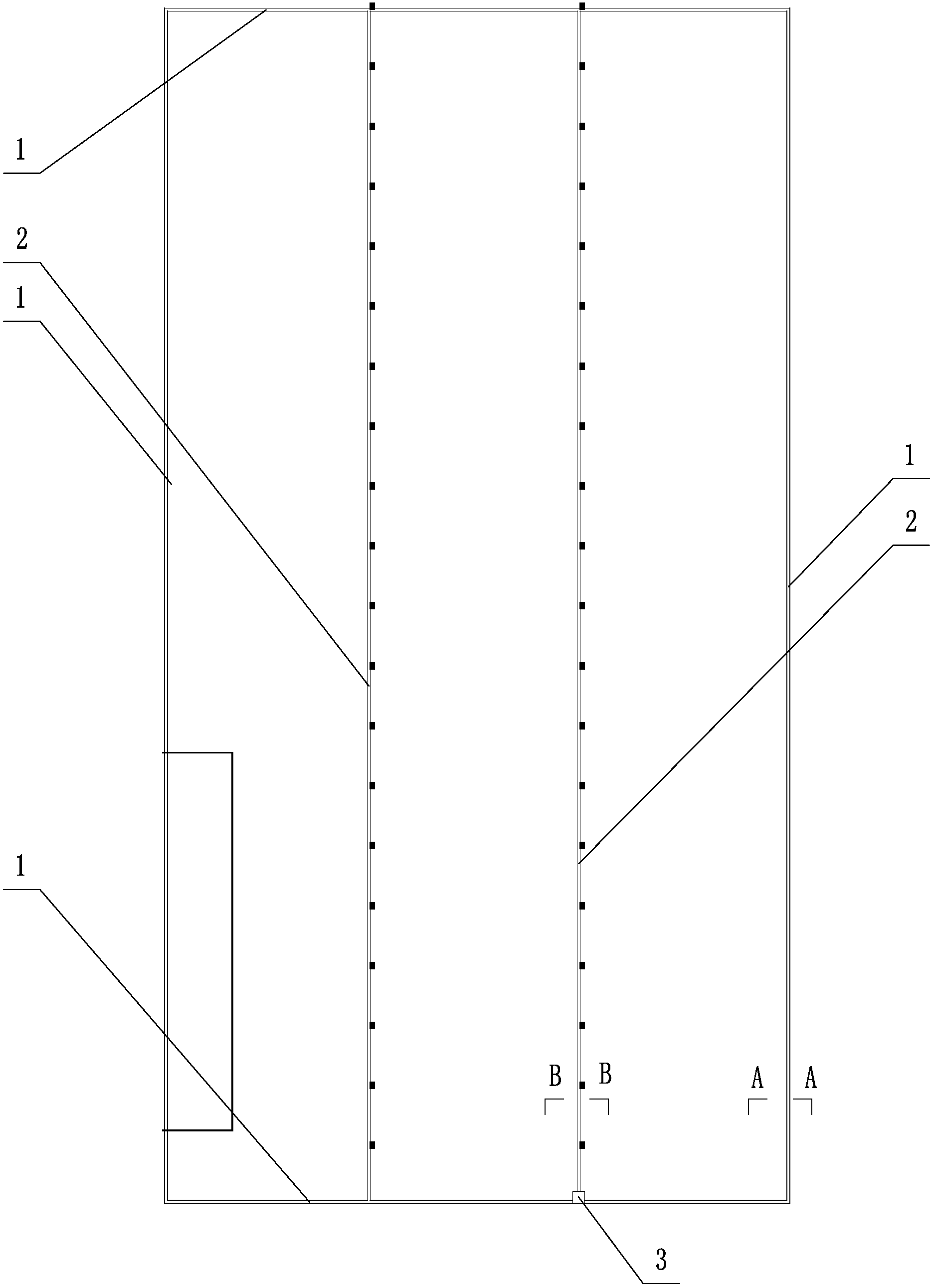

1.一种室内排水污水沟结构，其特征是：包括沿车间的边墙布置的边沟(1)和多条沿车间纵向布置的中心沟(2)，边沟(1)和中心沟(2)均汇聚于集水池(3);所述车间的地面结构从下至上依次为水泥砂浆层(10)、细石混凝土层(11)、聚氨酯打底层(12)、双酚A型聚酯砂浆层(13)和聚酯面层涂料(14);在所述聚酯面层涂料(14)上铺设污水沟布置层(15)，中心沟(2)和边沟(1)均设置在污水沟布置层(15)中。
2.如权利要求1所述的室内排水污水沟结构，其特征是：所述污水沟布置层(15)从下至下依次包括素土层、混凝土垫层、水泥砂浆找平层、高分子涂膜防水层和水泥砂浆找平层。
3.如权利要求1所述的室内排水污水沟结构，其特征是：所述边沟(1)与建筑墙体(4)之间存在一定距离，建筑墙体(4)的侧面设置一层绝缘电木板(5)，绝缘电木板(5)上涂满沥青，绝缘电木板(5)的上边缘与建筑墙体(4)之间设置建筑膏嵌缝(6)。
4.如权利要求3所述的室内排水污水沟结构，其特征是：所述边沟(1)与建筑墙体(4)之间的地面设置成台阶(7)，台阶(7)的下一层与边沟(1)的上边缘平齐，台阶(7)的上一层高于边沟(1)的上边缘。
5.如权利要求4所述的室内排水污水沟结构，其特征是：所述台阶(7)的台阶面为向边沟(1)一侧倾斜的斜面。
6.如权利要求1所述的室内排水污水沟结构，其特征是：在所述边沟(1)和中心沟(2)的开口两侧分别设置角钢(8)，在边沟(1)上设置篦子盖板(9)。
7.如权利要求1所述的室内排水污水沟结构，其特征是：设置中心沟(2)或边沟(1)处的污水沟布置层(15)的设置深度要大于车间地面处的设置深度，车间地面处的污水沟布置层(15)和污水沟设置处的污水沟布置层(15)由60°角的斜面连接。
8.如权利要求1所述的室内排水污水沟结构，其特征是：所述边沟(1)和中心沟(2)的沟体深度靠近集水池(3)逐渐增大。
9.如权利要求8所述的室内排水污水沟结构，其特征是：所述中心沟(2)远离集水池(3)一端的深度为0.2m，中心沟(2)靠近集水池(3)一端的深度为0.6m。
10.如权利要求8所述的室内排水污水沟结构，其特征是：所述远离集水池(3)的边沟(1)的深度为0.2m，靠近集水池(3)的边沟(1)的深度为0.68m。
说明书
室内排水污水沟结构
技术领域
本实用新型涉及一种室内排水污水沟结构，尤其是一种用于化工车间的室内排水污水沟结构。
背景技术
化工生产时会产生大量的废水排放，一般在化工生产车间中会布置室内排水沟。由于化工生产产生的废水中可能存在腐蚀性物质，因而化工生产车间排水沟要求具有耐腐蚀的功能，还要符合化工生产车间的使用需求。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种室内排水污水沟结构，能够适应化工生产车间的使用需求，并且污水沟的结构设置能够耐腐蚀，抗压力，保证使用寿命。
按照本实用新型提供的技术方案，所述室内排水污水沟结构，其特征是：包括沿车间的边墙布置的边沟和多条沿车间纵向布置的中心沟，边沟和中心沟均汇聚于集水池;所述车间的地面结构从下至上依次为水泥砂浆层、细石混凝土层、聚氨酯打底层、双酚A型聚酯砂浆层和聚酯面层涂料;在所述聚酯面层涂料上铺设污水沟布置层，中心沟和边沟均设置在污水沟布置层中。
进一步的，所述污水沟布置层从下至下依次包括素土层、混凝土垫层、水泥砂浆找平层、高分子涂膜防水层和水泥砂浆找平层。
进一步的，所述边沟与建筑墙体之间存在一定距离，建筑墙体的侧面设置一层绝缘电木板，绝缘电木板上涂满沥青，绝缘电木板的上边缘与建筑墙体之间设置建筑膏嵌缝。
进一步的，所述边沟与建筑墙体之间的地面设置成台阶，台阶的下一层与边沟的上边缘平齐，台阶的上一层高于边沟的上边缘。
进一步的，所述台阶的台阶面为向边沟一侧倾斜的斜面。
进一步的，在所述边沟和中心沟的开口两侧分别设置角钢，在边沟上设置篦子盖板。
进一步的，设置中心沟或边沟处的污水沟布置层的设置深度要大于车间地面处的设置深度，车间地面处的污水沟布置层和污水沟设置处的污水沟布置层由60°角的斜面连接。
进一步的，所述边沟和中心沟的沟体深度靠近集水池逐渐增大。
进一步的，所述中心沟远离集水池一端的深度为0.2m，中心沟靠近集水池一端的深度为0.6m。
进一步的，所述远离集水池的边沟的深度为0.2m，靠近集水池的边沟的深度为0.68m。
本实用新型所述的室内排水污水沟结构，能够适应化工生产车间的使用需求，并且污水沟的结构设置能够耐腐蚀，抗压力，保证使用寿命。
