申请日2016.11.25
公开(公告)日2017.06.23
IPC分类号C02F9/04
摘要

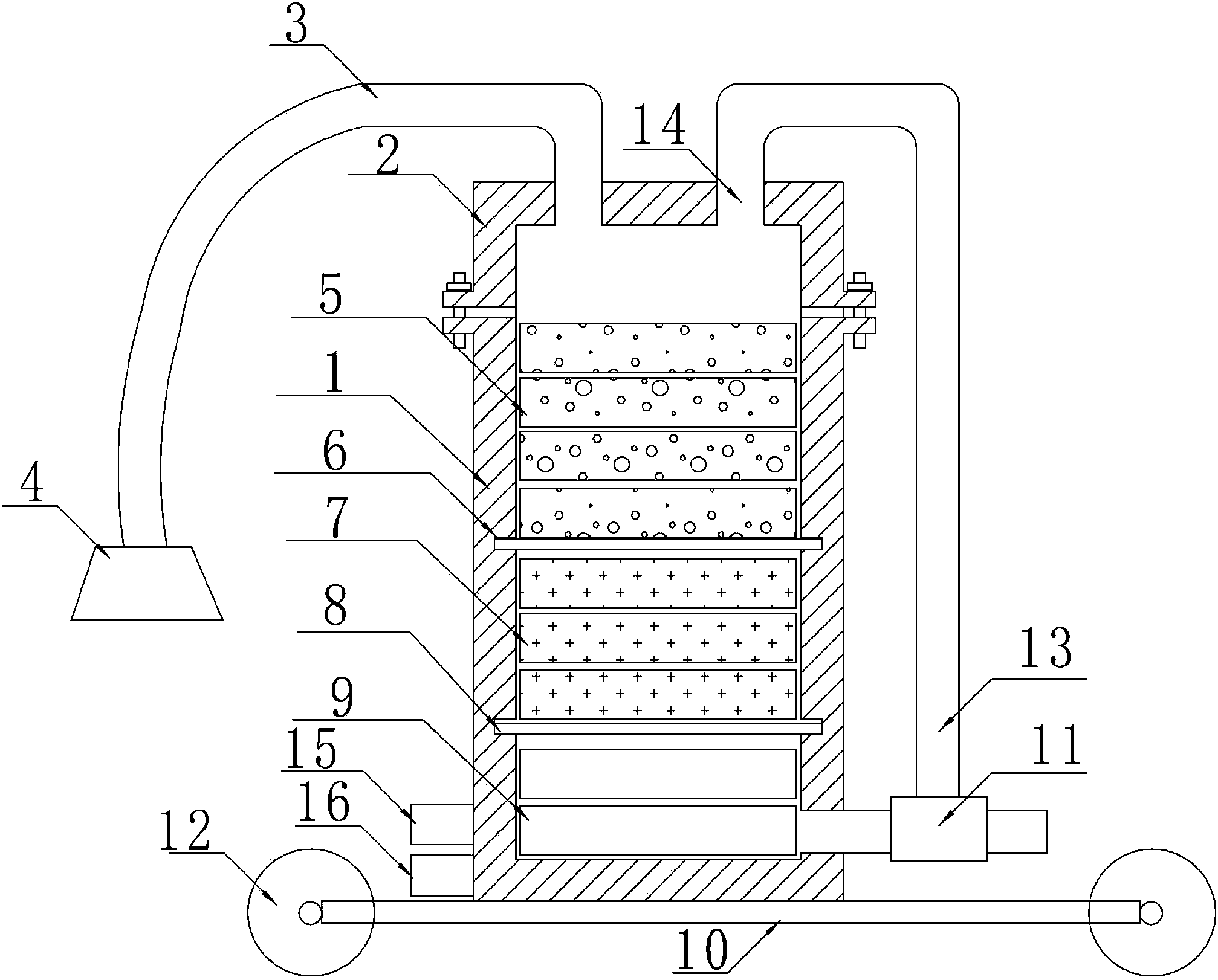

本实用新型公开了一种移动式废水净化装置，包括罐体和盖体，罐体和盖体通过法兰连接，罐盖顶端设有进液口和回流口，罐体内部设有两道固定卡槽，固定卡槽内分别设有过滤网，过滤网将罐体分隔为三部分;所述罐体上部设有沙粒和球形吸油树脂过滤包，罐体中部设有阴阳离子交换树脂过滤包，罐体下部设有活性炭过滤包，所述罐体底部设有出液口，出液口上安有水质监测控制器，水质监测控制器一端与排液管连通，水质监测控制器另一端与回流管连通;所述回流管与回流口连通;所述进液口上安有进水管，进水管端部设有吸水罩;所述罐体侧壁设有抽水泵和供电系统，罐体底部可拆卸的安装有底板，底板四周布置有转动轮。
权利要求书
1.一种移动式废水净化装置，包括罐体和盖体，罐体和盖体通过法兰连接，罐盖顶端设有进液口和回流口，罐体内部设有两道固定卡槽，固定卡槽内分别设有过滤网，过滤网将罐体分隔为三部分;所述罐体上部设有沙粒和球形吸油树脂过滤包，罐体中部设有阴阳离子交换树脂过滤包，罐体下部设有活性炭过滤包，其特征在于：
所述罐体底部设有出液口，出液口上安有水质监测控制器，水质监测控制器一端与排液管连通，水质监测控制器另一端与回流管连通;所述回流管与回流口连通;
所述进液口上安有进水管，进水管端部设有吸水罩;所述罐体侧壁设有抽水泵和供电系统，罐体底部可拆卸的安装有底板，底板四周布置有转动轮。
2.根据权利要求1所述的移动式废水净化装置，其特征在于：所述过滤网的材质为金属。
3.根据权利要求1所述的移动式废水净化装置，其特征在于：所述进水管为可伸缩水管。
4.根据权利要求1所述的移动式废水净化装置，其特征在于：所述沙粒和球形吸油树脂过滤包、阴阳离子交换树脂过滤包和活性炭过滤包均为独立包装，且形状均与罐体内部形状一致。
说明书
一种移动式废水净化装置
技术领域
本实用新型涉及废水处理技术领域，具体涉及一种移动式废水净化装置。
背景技术
在野外作业需要用水时，往往是从自然水域中抽水使用。当自然水域遭受污染或水质达不到使用标准时，只能通过运水车来解决。
被污染的废水，包括油气钻井的废水、泥浆、机械工厂废水、化工废水等等之中，有些废水含有大量有毒的化学有机物，例如润滑油，液压油，多环芳香烃碳氢化合物(PAH)、有机溶剂等等。许多有机油，像多环芳香烃碳氢化合物已知是致癌物质。还有很多废水中的物质有很多不确定性。在浓度较高的情况下，这些物质能很快的渗透只含有活性炭的过滤层。一些深井钻探泥浆，或者废水，不仅仅包含原油，和有毒有机物，而且还含有一定数量的放射性元素。在水中的原油和放射性元素可以导致一系列的水质污染，并威胁到提供给人类和农业使用的清洁水源。
现有技术公开了一种废水处理装置，能用来清除废水中的油、多环芳香烃碳氢化合物、有毒有机化学物质以及重金属物质。现有技术还缺乏一种能适应野外作业的废水处理装置。
实用新型内容
本实用新型的目的在于克服现有技术的缺点，提供一种移动式废水净化装置，解决现有技术不能更换过滤构造和未对过滤后的水质进行监测，以及不能适应野外取水作业的问题，实现野外用水便利化的目的。
为实现上述目的，本实用新型所采取的技术方案是：提供一种移动式废水净化装置，包括罐体和盖体，罐体和盖体通过法兰连接，罐盖顶端设有进液口和回流口，所述罐体内部设有两道固定卡槽，固定卡槽内分别设有过滤网，过滤网将罐体分隔为三部分;罐体上部设有沙粒和球形吸油树脂过滤包;罐体中部设有阴阳离子交换树脂过滤包;罐体下部设有活性炭过滤包;所述罐体底部设有出液口，出液口上安有水质监测控制器，水质监测控制器一端与排液管连通，水质监测控制器另一端与回流管连通;所述回流管与回流口连通;所述进液口上安有进水管，进水管端部设有吸水罩;所述罐体侧壁设有抽水泵和供电系统，罐体底部可拆卸的安装有底板，底板四周布置有转动轮。
作为优先，所述过滤网的材质为金属。
作为优先，所述进水管为可伸缩水管。
作为优先，所述沙粒和球形吸油树脂过滤包、阴阳离子交换树脂过滤包和活性炭过滤包均为独立包装，且形状均与罐体内部形状一致。
本实用新型的有益效果为：
1、本实用新型的水质监测控制器能对处理后的水质进行监测，一旦发现水质不符合要求时，将其通过回流管经回流口送回到装置内再次进行处理。
2、本实用新型的沙粒和球形吸油树脂过滤包、阴阳离子交换树脂过滤包和活性炭过滤包均为独立包装，方便在后期维护过程中更换，简化了维护工序，降低了维护成本。
3、本实用新型能在野外环境下，对不达标的水质进行处理，方便野外作业，提高作业效率，节约成本。
4、本实用新型吸水罩能有效防止污水中的大颗粒杂质进入装置内部，堵塞过滤装置。
