浆纸厂污泥制备页岩砖的系统

　　申请日2016.11.25

　　公开(公告)日2017.06.13

　　IPC分类号C04B33/132; C04B33/135

　　摘要

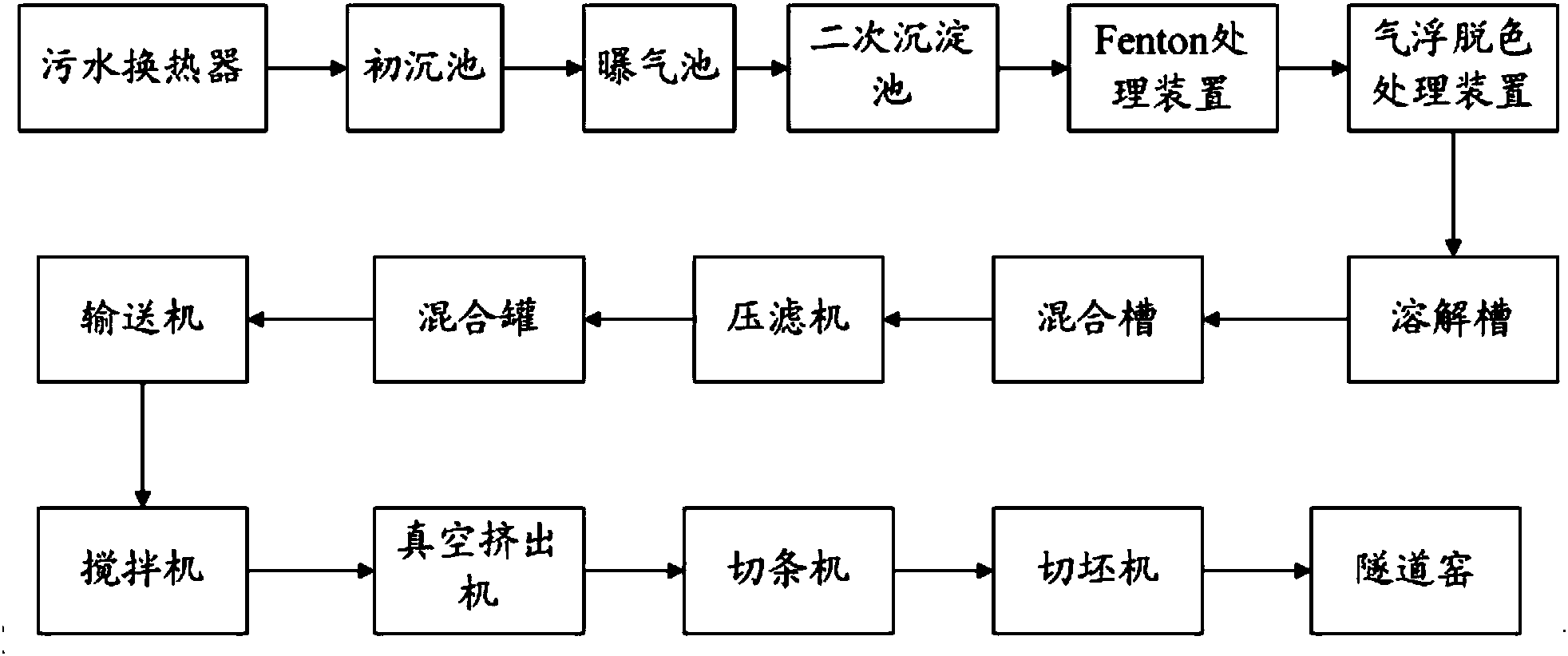

　　本实用新型提供了一种浆纸厂污泥制备页岩砖的系统，包括：用于混合气浮泥泥浆、生石灰、粉煤灰以及PAM的溶解槽;入口与所述溶解槽出口相连的混合槽;入口与所述混合槽出口相连的压滤机;入口与所述压滤机出口相连的、用于混合页岩土、煤矸石、水以及压榨后的半干化的气浮泥的混合罐;入口与所述混合罐出口相连的输送机;入口与所述输送机出口相连的搅拌机;入口与所述搅拌机出口相连的真空挤出机;入口与所述真空挤出机出口相连的切条机;入口与所述切条机出口相连的切坯机;入口与所述切坯机出口相连的隧道窑。

　　权利要求书

　　1.一种浆纸厂污泥制备页岩砖的系统，其特征在于，包括：

　　用于混合气浮泥泥浆、生石灰、粉煤灰以及PAM的溶解槽;

　　入口与所述溶解槽出口相连的混合槽;

　　入口与所述混合槽出口相连的压滤机;

　　入口与所述压滤机出口相连的、用于混合页岩土、煤矸石、水以及压榨后的半干化的气浮泥的混合罐;

　　入口与所述混合罐出口相连的输送机;

　　入口与所述输送机出口相连的搅拌机;

　　入口与所述搅拌机出口相连的真空挤出机;

　　入口与所述真空挤出机出口相连的切条机;

　　入口与所述切条机出口相连的切坯机;

　　入口与所述切坯机出口相连的隧道窑。

　　2.根据权利要求1所述的系统，其特征在于，在所述混合槽与压滤机之间还设置有喂料泵，所述喂料泵的入口与所述混合槽的出口相连，所述喂料泵的出口与所述压滤机的入口相连。

　　3.根据权利要求1所述的系统，其特征在于，所述压滤机为厢式高压聚丙烯板框压滤机。

　　4.根据权利要求1所述的系统，其特征在于，还包括气浮泥泥浆处理装置，所述气浮泥泥浆处理装置包括：

　　浆纸厂污水换热器;

　　入口与所述浆纸厂污水换热器出口相连的初沉池;

　　入口与所述初沉池出口相连的曝气池;

　　入口与所述曝气池出口相连的二次沉淀池;

　　入口与所述二次沉淀池出口相连的Fenton处理装置;

　　入口与所述Fenton处理装置出口相连的气浮脱色处理装置，所述气浮脱色处理装置的出口与所述溶解槽的入口相连。

　　说明书

　　一种浆纸厂污泥制备页岩砖的系统

　　技术领域

　　本实用新型属于污水处理技术领域，具体涉及一种浆纸厂污泥制备页岩砖的系统。

　　背景技术

　　随着经济发展和环保意识的加强，污水处理事业不断发展，各地污水厂总处理水量和处理程度不断扩大和提高，产生的污泥量也日益增加。污泥处理处置的投资和运行费较高，如处置不当，将造成“二次污染”，这已成为环境保护领域的难题，备受关注。

　　国内外现有的污泥处置手段主要包括填埋、水体消纳(投海)、焚烧、堆肥处理、农业利用等。但是随着海洋投弃被禁止，污泥弃置的比例正逐渐减少。同时由于填埋需要占用大量土地、影响填埋场作业且不能根治污染，土地填埋也受到严格的限制。污泥堆肥、干化造粒和复合肥的研究和实践，但规模小，农业利用仍处于起步阶段。

　　我国主要的污泥处置方式是填埋。但填埋的缺点比较多，需要大面积的场地和较高的运输费用，且地基需作防渗处理以免污染地下水，故近年来污泥填埋处置所占比例越来越小。目前污泥处理的优先顺序是减容、利用、废弃，污泥减量化、稳定化、无害化处理后作为资源回用已成为主流。

　　实用新型内容

　　有鉴于此，本实用新型要解决的技术问题在于提供一种浆纸厂污泥制备页岩砖的系统，本实用新型提供的系统解决了浆纸厂污泥处置难题，减少了环境污染，并且实现了固废资源化利用。

　　本实用新型提供了一种浆纸厂污泥制备页岩砖的系统，包括：
