申请日2016.11.25
公开(公告)日2017.05.31
IPC分类号C02F9/10; C02F101/38
摘要
本实用新型公开了一种硝基苯或三硝基甲苯废水回收装置，包括废水储罐、过滤装置、吸附柱、溶液储罐、蒸馏塔、废水净化池、回收罐和控制主机，所述废水储罐的内壁上设置有水位传感器，且废水储罐底部设置有水泵，所述水泵的输出端与过滤装置的输入端通过主管道连接，且过滤装置的内部设置有滤网，所述吸附柱内部设置有浓度传感器，所述废水净化池的进水口设置有第二支管，且第二支管通过转向阀连接在吸附柱与蒸馏塔之间的主管道上，它采用控制主机与各部件电性连接，并通过水位传感器和浓度传感器来采集该设备运行时的水位和浓度信息，并通过程序实现自动控制，降低了人工成本，实用性强，易于推广使用。
权利要求书

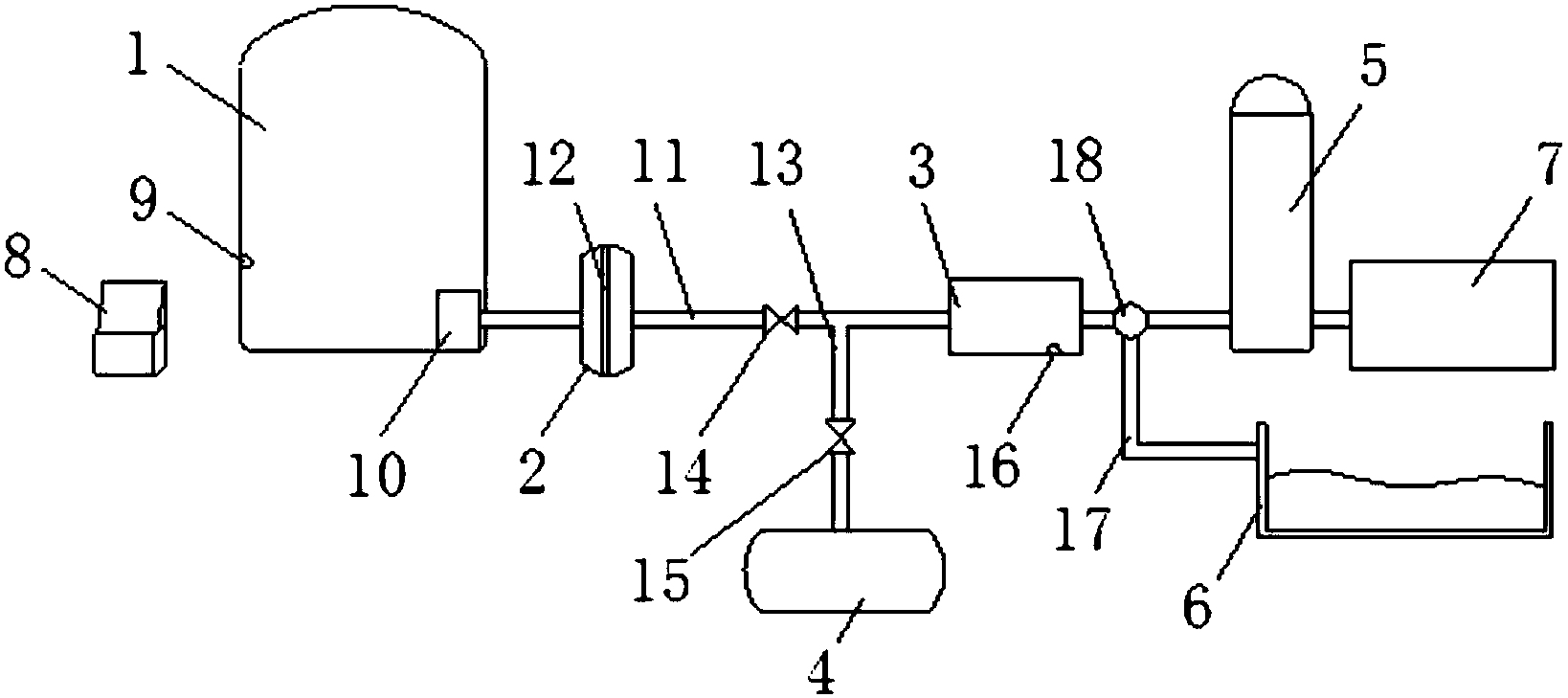

1.一种硝基苯或三硝基甲苯废水回收装置，包括废水储罐(1)、过滤装置(2)、吸附柱(3)、溶液储罐(4)、蒸馏塔(5)、废水净化池(6)、回收罐(7)和控制主机(8)，其特征在于：所述废水储罐(1)的内壁上设置有水位传感器(9)，且废水储罐(1)底部设置有水泵(10)，所述水泵(10)的输出端与过滤装置(2)的输入端通过主管道(11)连接，且过滤装置(2)的内部设置有滤网(12)，所述过滤装置(2)的输出端通过主管道(11)与第一支管(13)分别与吸附柱(3)和溶液储罐(4)连接，且主管道(11)与第一支管(13)上分别设置有第一电磁阀(14)和第二电磁阀(15)，所述吸附柱(3)内部设置有浓度传感器(16)，且吸附柱(3)输出端通过主管道(11)与蒸馏塔(5)连接，所述废水净化池(6)的进水口设置有第二支管(17)，且第二支管(17)通过转向阀(18)连接在吸附柱(3)与蒸馏塔(5)之间的主管道(11)上，所述控制主机(8)设置在废水储罐(1)的一侧。
2.根据权利要求1所述的一种硝基苯或三硝基甲苯废水回收装置，其特征在于：所述水位传感器(9)、水泵(10)、第一电磁阀(14)、第二电磁阀(15)、浓度传感器(16)、转向阀(18)和蒸馏塔(5)分别与控制主机(8)电性连接。
3.根据权利要求1所述的一种硝基苯或三硝基甲苯废水回收装置，其特征在于：所述吸附柱(3)内部设置有活性炭。
4.根据权利要求1所述的一种硝基苯或三硝基甲苯废水回收装置，其特征在于：所述主管道(11)、第一支管(13)和第二支管(17)均为金属材质构件。
5.根据权利要求1所述的一种硝基苯或三硝基甲苯废水回收装置，其特征在于：所述溶液储罐(4)存放有乙醇或苯溶液。
说明书
一种硝基苯或三硝基甲苯废水回收装置
技术领域
本实用新型涉及废水处理设备技术领域，具体为一种硝基苯或三硝基甲苯废水回收装置。
背景技术
硝基苯，有机化合物，又名密斑油、苦杏仁油，无色或微黄色具苦杏仁味的油状液体。难溶于水，密度比水大;易溶于乙醇、乙醚、苯和油。三硝基甲苯为白色或苋色淡黄色针状结晶，无臭，有吸湿性。本品为比较安全的炸药，能耐受撞击和摩擦，但任何量突然受热都能引起爆炸。中等毒性。可经皮、呼吸道、消化道侵入。主要危害是慢性中毒。局部皮肤刺激产生皮炎和黄染。高铁血红蛋白形成能力远较苯胺为小。慢性作用主要表现为中毒性胃炎、中毒性肝炎、再障、贫血、中毒性白内障。硝基苯或三硝基甲苯废水是生产炸药过程中产生的废水。目前，硝基苯或三硝基甲苯废水的处理过程复杂，治理效果不够理想，并且难以将废水中的硝基苯或三硝基甲苯回收利用。
实用新型内容
现有技术难以满足人们的需要，为了解决上述存在的问题，本实用新型提出了一种硝基苯或三硝基甲苯废水回收装置。
为实现上述目的，本实用新型提供如下技术方案：一种硝基苯或三硝基甲苯废水回收装置，包括废水储罐、过滤装置、吸附柱、溶液储罐、蒸馏塔、废水净化池、回收罐和控制主机，所述废水储罐的内壁上设置有水位传感器，且废水储罐底部设置有水泵，所述水泵的输出端与过滤装置的输入端通过主管道连接，且过滤装置的内部设置有滤网，所述过滤装置的输出端通过主管道与第一支管分别与吸附柱和溶液储罐连接，且主管道与第一支管上分别设置有第一电磁阀和第二电磁阀，所述吸附柱内部设置有浓度传感器，且吸附柱输出端通过主管道与蒸馏塔连接，所述废水净化池的进水口设置有第二支管，且第二支管通过转向阀连接在吸附柱与蒸馏塔之间的主管道上，所述控制主机设置在废水储罐的一侧。
进一步，所述水位传感器、水泵、第一电磁阀、第二电磁阀、浓度传感器、转向阀和蒸馏塔分别与控制主机电性连接。
进一步，所述吸附柱内部设置有活性炭。
进一步，所述主管道、第一支管和第二支管均为金属材质构件。
进一步，所述溶液储罐存放有乙醇或苯溶液。
与现有技术相比，本实用新型的有益效果是：该硝基苯或三硝基甲苯废水回收装置，它采用控制主机与各部件电性连接，并通过水位传感器和浓度传感器来采集该设备运行时的水位和浓度信息，并通过程序实现自动控制，降低了人工成本，废水储罐通过过滤装置内部的滤网将固体杂物滤出，然后废水内的硝基苯或三硝基甲苯被吸附柱内部的活性炭吸附，并将处理后的废水排入废水净化池进一步处理，另外，当浓度传感器检测到吸附柱内部的硝基苯或三硝基甲苯浓度达到阈值时，控制主机关闭第一电磁阀，开启第二电磁阀，使溶液储罐内部的溶液进入吸附柱内，使吸附了硝基苯或三硝基甲苯的活性炭能够脱附，然后将溶液通过转向阀输送到蒸馏塔内，进行蒸馏操作，能够将废液中的硝基苯或三硝基甲苯回收利用，实用性强，易于推广使用。
