申请日2016.11.25
公开(公告)日2017.06.06
IPC分类号A01G25/02; A01G25/16; C02F9/02
摘要
本实用新型公开了一种带雨水处理储存器的浇水装置，包括与水箱和雨水处理储存器，雨水处理储存器由带滤孔的隔板分为两室，上部为雨水处理室，下部为雨水存储室，所述雨水处理室的顶部到底部依次包括过沸石层、木炭层和石灰石层;所述雨水处理储存器底部一侧通过水管与水箱底部相通，所述水管上设有自动开关，所述自动开关与置于雨水储存室内侧壁上的水位传感器电连接;雨水处理储存器底部另一侧依次通过主导管和主开关阀与分支器相连，分支器连接多个浇水管，浇水管连接浇水喷头，所述主导管上还设置有过滤棉。本实用新型的结构简单，通过利用雨水作为浇水的水源，节约用水，同时设置备用水源及时自动补充雨水，使用方便。
权利要求书
1.一种带雨水处理储存器的浇水装置，其特征在于，包括水箱、雨水处理储存器、主导管、主开关阀、分支器、浇水管、浇水喷头、自动开关、雨水收集漏斗和水位传感器;所述水箱装有水，水箱与雨水处理储存器在同一水平位置;所述雨水处理储存器顶部设置有雨水收集漏斗;所述雨水处理储存器由带滤孔的隔板分为两室，上部为雨水处理室，下部为雨水存储室，所述雨水处理室的顶部到底部依次包括过沸石层、木炭层和石灰石层;
所述雨水处理储存器底部一侧通过水管与水箱底部相通，所述水管上设有自动开关，所述自动开关与置于雨水储存室内侧壁上的水位传感器电连接;雨水处理储存器底部另一侧依次通过主导管和主开关阀与分支器相连，分支器连接多个浇水管，浇水管连接浇水喷头，所述主导管上还设置有过滤棉。
2.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述沸石层的沸石粒径为5-12mm。
3.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述木炭层中的木炭粒径为12-20mm。
4.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述石灰石层中的石灰石粒径为5-10mm。
5.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述浇水喷头包括喷水头和喷雾头。
6.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述水箱上方开有一个进水口。
7.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述水位传感器距离雨水处理储存器底部的距离为雨水处理储存器高度的1/4。
8.如权利要求1所述的一种带雨水处理储存器的浇水装置，其特征在于，所述浇水管上还设有浇水喷头开关阀。
说明书
一种带雨水处理储存器的浇水装置
技术领域
本实用新型涉及一种园艺用浇水装置，尤其涉及一种带雨水处理储存器的浇水装置。
背景技术
随着生活质量的提高，越来越多的人喜欢种植盆栽，以美化环境净化空气，盆栽成为人们生活中不可缺少的装饰品。花草的种植需要使其栽种的土壤中保持一定的湿度和水分，这就需要人们对花草进行经常的浇灌，这样就会消耗大量的水资源。盆栽浇水时需要经常人工浇灌，但是对于大型盆栽，由于花盆移动困难，给浇水带来困难，当需要对多个盆栽进行浇水时，劳动量大，工作效率低。若没有及时的对花草进行正确的浇灌，会对花草的生长造成不良影响，影响花期或花的整体美观，甚至会导致花草缺水而枯萎。
然而，现在水资源比较紧张，我国是一个严重的缺水国家，为了获取水源，许多地区相继花费巨额投资长距离引水，水资源利用水平低下、开发利用不平衡、各地区水资源开发利用程度差异大、地下水开采过量、用水浪费严重、水资源利用效率较低等矛盾突显出来。雨水作为重要的水资源来源，能被收集的很少，能被利用的就更少，将收集的雨水用于花草浇灌能达到综合利用雨水资源和节约用水的目的。但是随着环境污染日益严重，雨水中的污染物浓度增高且雨水pH下降，如不经处理而直接用于花草浇灌则容易导致花草死亡。
而且，虽然可以将收集到的雨水储存起来作为花草浇水的水源，但是，有时依靠下雨得到的雨水不足以维持花盆内植物的生长，特别是在大型的花卉市场或干旱地区，这时就必须额外引入其他水源，重新人工浇水，否则会影响正常浇水。
实用新型内容
本实用新型的目的就是为了解决上述问题，提供一种可收集和利用雨水的浇水装置，它既能够实现雨水的收集和利用，节约水资源，又能保证在雨水不足时实现正常浇水。
为了实现上述目的，本实用新型采用如下技术方案：

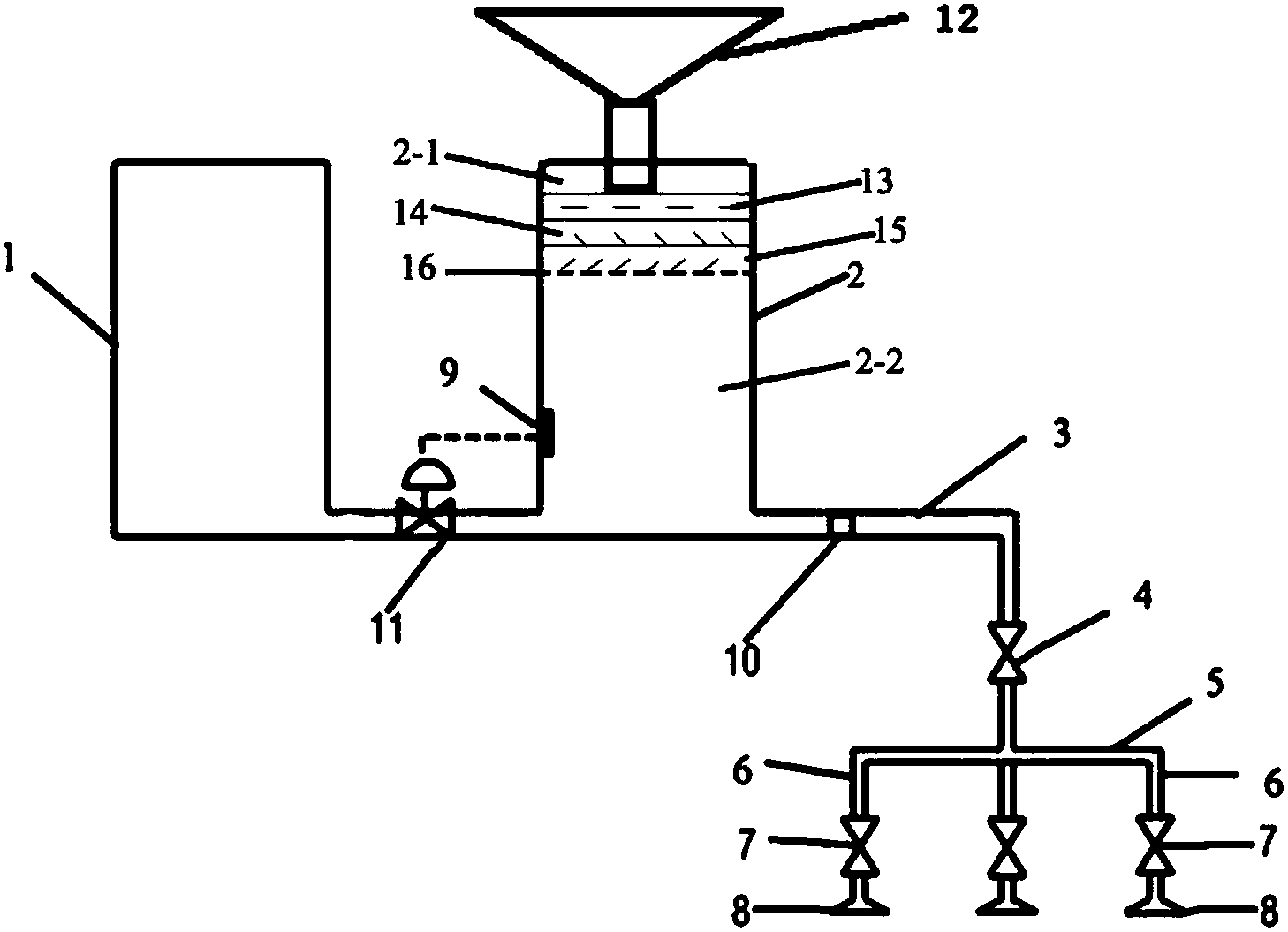

一种带雨水处理储存器的浇水装置，包括水箱、雨水处理储存器、主导管、主开关阀、分支器、浇水管、浇水喷头、自动开关、雨水收集漏斗和水位传感器;所述水箱装有水，做备用水源，水箱与雨水处理储存器在同一水平位置;所述雨水处理储存器顶部设置有雨水收集漏斗;所述雨水处理储存器由带滤孔的隔板分为两室，上部为雨水处理室，下部为雨水存储室，所述雨水处理室的顶部到底部依次设置有沸石层、木炭层和石灰石层;
所述雨水处理储存器底部一侧通过水管与水箱底部相通，所述水管上设有自动开关，所述自动开关与置于雨水储存室内侧壁上的水位传感器电连接;雨水处理储存器底部另一侧依次通过主导管和主开关阀与分支器相连，分支器连接多个浇水管，浇水管连接浇水喷头，进行浇水，所述主导管上设置有过滤棉。
雨水处理储存器储存雨水，水箱装满水，用作备用水源，补充雨水不足时雨水处理储存器中的水量。当雨水处理储存器的水位下降达到或低于水位传感器的位置，传感器控制自动开关打开，由于存在液位差，水从水箱流到雨水处理储存器，补充储存器中的水量;当雨水处理储存器中的水位高于传感器所在的位置，自动开关关闭，水不能从水箱中流入雨水处理储存器。这样保证了浇水过程中，雨水处理储存器内始终有足够的水量进行浇水，避免雨水不足，影响浇水过程。分支器上引出多个浇水管，浇水管上安装浇水喷头，实现了同时对一株或多株植物进行浇水。
优选的，所述沸石层的沸石粒径为5-12mm;
优选的，所述木炭层中的木炭粒径为12-20mm;
优选的，所述石灰石层中的石灰石粒径为5-10mm;
优选的，所述浇水喷头包括喷水头和喷雾头;
优选的，所述水箱上方开有一个进水口，用于人工补充水箱内的水量;
优选的，所述水位传感器距离雨水处理储存器底部的距离为雨水处理储存器高度(雨水处理储存器从顶部到底部的距离)的1/4;
所述浇水管上还设有浇水喷头开关阀。
本实用新型的有益效果：
1、本实用新型可以收集和利用雨水，同时为防止雨水中的污染物和雨水酸度对花草植物的毒害作用，首先对雨水做过滤净化及降低雨水酸度处理，保证了浇灌用水安全，有效节约用水;
2、通过水箱盛水做备用水源，能够及时补充雨水处理储存器内的水量，避免了雨水不足时影响浇水，同时通过在主导管上设置有过滤棉，进一步过滤雨水处理后遗留的颗粒物等杂质，避免堵塞浇水喷头;
3、本实用新型结构简单，使用方便，喷头形式多样，能够同时对多株植物进行浇水，满足不同品种花草植物的浇水习性。
